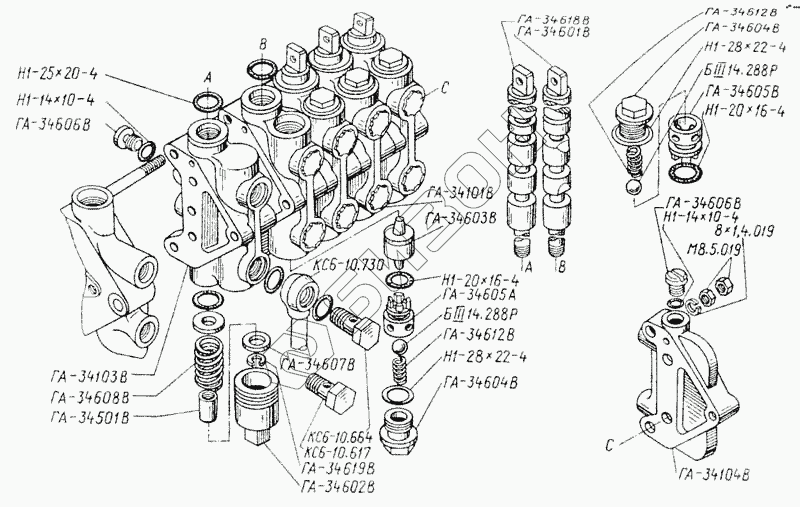

Графический каталог запасных частей к технике: ТКЗ КС-6Б. Распределитель

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
ГА-34103В
БIII14,288Р
БIII14,288Р
8х1,4.019
ГА-34607В
КС6-10.730
ГА-34608В
ГА-34612В
ГА-34612В
ГА-34604В
ГА-34604В
ГА-34606В
ГА-34606В
ГА-34603В
ГА-34104В
ГА-34602В
КС6-10.617
ГА-34101В
Н1-20х16-4
Н1-20х16-4
Н1-14х10-4
Н1-14х10-4
Н1-28х22-4
Н1-28х22-4
Н1-25х20-4
ГА-34619В
ГА-34601В
ГА-34618В
М8.5.019
ГА-34501В
ГА-34605В
ГА-34605В
КС6-10.664
Позиция на иллюстрации Заводской номер детали Название детали Цена
ГА-34103В ГА-34103В Корпус
Загрузка ...
БIII14,288Р БIII14,288Р Шарик
Загрузка ...
8х1,4.019 8х1,4.019 Шайба
Загрузка ...
ГА-34607В ГА-34607В Шайба
Загрузка ...
КС6-10.730 КС6-10.730 Трубопровод
Загрузка ...
ГА-34010В ГА-34010В Секция рабочая с запорными клапанами
Загрузка ...
ГА-34030В ГА-34030В Секция рабочая
Загрузка ...
ГА-34608В ГА-34608В Пружина
Загрузка ...
ГА-34612В ГА-34612В Пружина
Загрузка ...
ГА-34604В ГА-34604В Пробка
Загрузка ...
ГА-34606В ГА-34606В Пробка
Загрузка ...
ГА-34603В ГА-34603В Поршень
Загрузка ...
ГА-34104В ГА-34104В Крышка правая
Загрузка ...
ГА-34602В ГА-34602В Крышка
Загрузка ...
КС6-10.617 КС6-10.617 Болт специальный
Загрузка ...
ГА-34101В ГА-34101В Корпус
Загрузка ...
Н1-20х16-4 Н1-20х16-4 Кольцо
Загрузка ...
Н1-14х10-4 Н1-14х10-4 Кольцо
Загрузка ...
Н1-28х22-4 Н1-28х22-4 Кольцо
Загрузка ...
Н1-25х20-4 Н1-25х20-4 Кольцо
Загрузка ...
ГА-34619В ГА-34619В Кольцо
Загрузка ...
ГА-34601В ГА-34601В Золотник
Загрузка ...
ГА-34618В ГА-34618В Золотник
Загрузка ...
М8.5.019 М8.5.019 Гайка
Загрузка ...
ГА-34501В ГА-34501В Втулка
Загрузка ...
ГА-34605В ГА-34605В Втулка
Загрузка ...
КС6-10.664 КС6-10.664 Болт специальный
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
