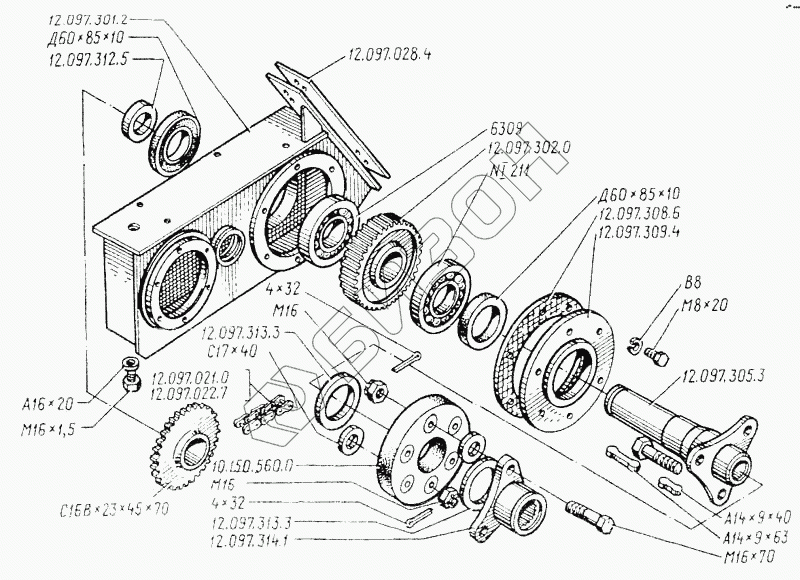

Графический каталог запасных частей к технике: ТКЗ КС-6Б. Редуктор
М16
А16х20
М16
А14х9х40
А14х9х63
4х32
4х32
12.097.302.0
12.097.312.5
В8
12.097.313.3
12.097.313.3
С 17х40
12.097.021.0
12.097.022.7
12.097.308.6
М16х70
12.097.028.4
12.097.314.1
N1211
6309
10.150.560.0
Д60х85х10
Д60х85х10
12.097.309.4
12.097.301.2
С168х23х45х70
М16х1,5
12.097.305.3
М8х20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| А16х20 | А16х20 | Уплотнение |
Загрузка ...
|
|
| М16 | М16 | Гайка |
Загрузка ...
|
|
| А16х20 | А16х20 | Уплотнение |
Загрузка ...
|
|
| М16 | М16 | Гайка |
Загрузка ...
|
|
| А14х9х40 | А14х9х40 | Шпонка |
Загрузка ...
|
|
| А14х9х63 | А14х9х63 | Шпонка |
Загрузка ...
|
|
| 4х32 | 4х32 | Шплинт |
Загрузка ...
|
|
| 12.097.302.0 | 12.097.302.0 | Шестерня |
Загрузка ...
|
|
| 12.097.312.5 | 12.097.312.5 | Шайба распорная |
Загрузка ...
|
|
| В8 | В8 | Шайба пружинная |
Загрузка ...
|
|
| 12.097.313.3 | 12.097.313.3 | Шайба |
Загрузка ...
|
|
| С 17х40 | С 17х40 | Шайба |
Загрузка ...
|
|
| 12.097.021.0 | 12.097.021.0 | Цепь шнекового очистителя передняя |
Загрузка ...
|
|
| 12.097.022.7 | 12.097.022.7 | Цепь шнекового очистителя задняя |
Загрузка ...
|
|
| 12.097.308.6 | 12.097.308.6 | Уплотнение |
Загрузка ...
|
|
| М16х70 | М16х70 | Болт |
Загрузка ...
|
|
| 12.097.028.4 | 12.097.028.4 | Прокладка регулировочная |
Загрузка ...
|
|
| М16х1,5 | М16х1,5 | Гайка корончатая |
Загрузка ...
|
|
| 12.097.314.1 | 12.097.314.1 | Полумуфта |
Загрузка ...
|
|
| N1211 | N1211 | Подшипник |
Загрузка ...
|
|
| 6309 | 6309 | Подшипник |
Загрузка ...
|
|
| 10.150.560.0 | 10.150.560.0 | Муфта 120LаN 17305 резино-тросовая |
Загрузка ...
|
|
| Д60х85х10 | Д60х85х10 | Манжета |
Загрузка ...
|
|
| 12.097.309.4 | 12.097.309.4 | Крышка подшипника |
Загрузка ...
|
|
| 12.097.301.2 | 12.097.301.2 | Корпус |
Загрузка ...
|
|
| С168х23х45х70 | С168х23х45х70 | Звездочка |
Загрузка ...
|
|
| М16х1,5 | М16х1,5 | Гайка корончатая |
Загрузка ...
|
|
| 12.097.305.3 | 12.097.305.3 | Вал |
Загрузка ...
|
|
| М8х20 | М8х20 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
