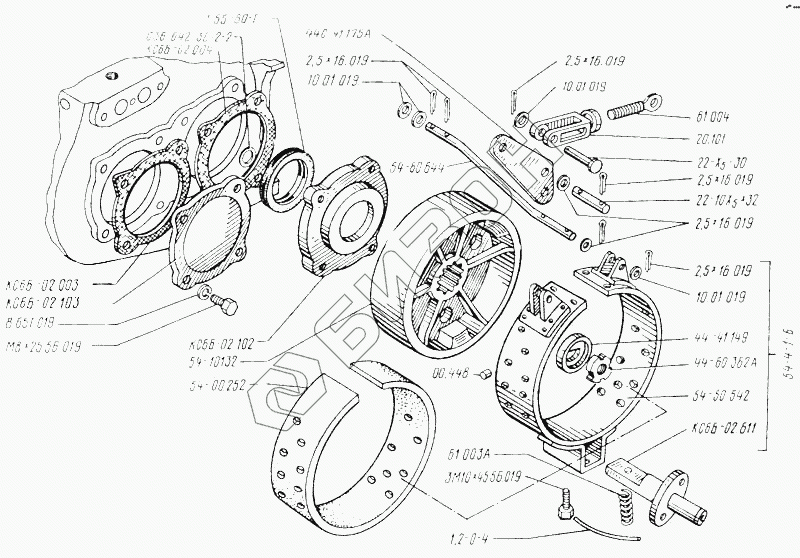

Графический каталог запасных частей к технике: ТКЗ КС-6Б. Редуктор диапазонов. Тормоз стояночный

Тип техники

Марка

Модель

Схема

22-10Х(5)-32

2,5х16.019

54-10.132

44-41149

8.65Г

10.01.019

61004

446-41175 А

61003А

КС6Б-02.004

КС6Б-02.003

1,2-0-4

КС6Б-02.611

22-Х(5)-30

М8х25.56.019

54-60.644

1-55-80-1

54-00.252

54-4-1-6

54-50.542

КС6Б-02.102

КС6Б-02.103

036-042-36-2-2

00.448

44-60362А

20.101

ЗМ10х45.56.019

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
22-10Х(5)-32	22-10Х(5)-32	Палец	Загрузка ...
2,5х16.019	2,5х16.019	Шплинт	Загрузка ...
54-10.132	54-10.132	Шкив тормозной	Загрузка ...
44-41149	44-41149	Шайба замочная	Загрузка ...
8.65Г	8.65Г	Шайба	Загрузка ...
10.01.019	10.01.019	Шайба	Загрузка ...
61004	61004	Ушко	Загрузка ...
446-41175 А	446-41175 А	Рычаг	Загрузка ...
61003А	61003А	Пружина	Загрузка ...
КС6Б-02.004	КС6Б-02.004	Прокладка	Загрузка ...
КС6Б-02.003	КС6Б-02.003	Прокладка	Загрузка ...
1,2-0-4	1,2-0-4	Проволока	Загрузка ...
КС6Б-02.611	КС6Б-02.611	Палец тормоза	Загрузка ...
22-Х(5)-30	22-Х(5)-30	Палец	Загрузка ...
М8х25.56.019	М8х25.56.019	Болт	Загрузка ...
54-60.644	54-60.644	Ось	Загрузка ...
1-55-80-1	1-55-80-1	Манжета	Загрузка ...
54-00.252	54-00.252	Лента фрикционная	Загрузка ...
54-4-1-6	54-4-1-6	Лента тормозная в сборе	Загрузка ...
54-50.542	54-50.542	Лента тормозная	Загрузка ...
КС6Б-02.102	КС6Б-02.102	Крышка подшипника	Загрузка ...
КС6Б-02.103	КС6Б-02.103	Крышка подшипника	Загрузка ...
036-042-36-2-2	036-042-36-2-2	Кольцо уплотнительное	Загрузка ...
00.448	00.448	Заклепка	Загрузка ...
44-60362А	44-60362А	Гайка круглая	Загрузка ...
20.101	20.101	Вилка	Загрузка ...
ЗМ10х45.56.019	ЗМ10х45.56.019	Болт	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
