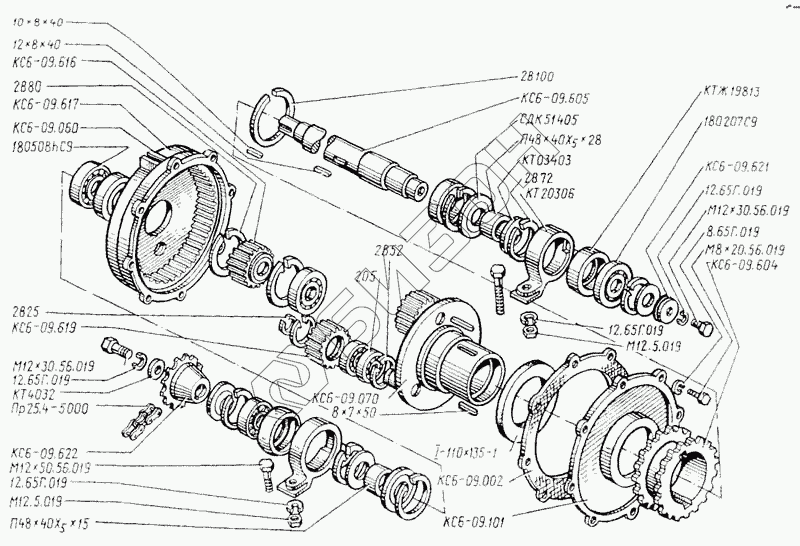

Графический каталог запасных частей к технике: ТКЗ КС-6Б. Редуктор планетарный
КТ03403
1-110х135-1
КС6-09.617
КС6-09.617
205
205
180508hС9
180508hС9
180207С9
КС6-09.622
КС6-09.622
КС6-09.002
Пр25.4-5000
Пр25.4-5000
СДК51405
КС6-09.101
12.65Г.019
12.65Г.019
12.65Г.019
12.65Г.019
12.65Г.019
12.65Г.019
8.65Г.019
КТ4032
КТ4032
КС6-09.619
КС6-09.619
КС6-09.616
КС6-09.616
10х8х40
10х8х40
12х8х40
12х8х40
8х7х50
8х7х50
П48х40Х(5)х28
КС6-09.604
М12х30.56.019
М12х30.56.019
М12х30.56.019
М12х50.56.019
М12х50.56.019
М8х30.56.019
КС6-09.605
КТЖ19813
КС6-09.070
КС6-09.070
КС6-09.621
КС6-09.060
КС6-09.060
П48х40Х(5)х15
П48х40Х(5)х15
М12.5.019
М12.5.019
М12.5.019
2В80
2В80
2В72
2В52
2В52
2В25
2В25
2В100
2В100
КТ20306
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КТ03403 | КТ03403 | Шайба защитная |
Загрузка ...
|
|
| 1-110х135-1 | 1-110х135-1 | Манжета |
Загрузка ...
|
|
| КС6-09.617 | КС6-09.617 | Обод зубчатый |
Загрузка ...
|
|
| 205 | 205 | Подшипник |
Загрузка ...
|
|
| 180508hС9 | 180508hС9 | Подшипник |
Загрузка ...
|
|
| 180207С9 | 180207С9 | Подшипник |
Загрузка ...
|
|
| КС6-09.622 | КС6-09.622 | Полумуфта |
Загрузка ...
|
|
| КС6-09.002 | КС6-09.002 | Прокладка |
Загрузка ...
|
|
| Пр25.4-5000 | Пр25.4-5000 | Цепь |
Загрузка ...
|
|
| СДК51405 | СДК51405 | Шайба защитная |
Загрузка ...
|
|
| КС6-09.101 | КС6-09.101 | Крышка |
Загрузка ...
|
|
| 12.65Г.019 | 12.65Г.019 | Шайба пружинная |
Загрузка ...
|
|
| 8.65Г.019 | 8.65Г.019 | Шайба пружинная |
Загрузка ...
|
|
| КТ4032 | КТ4032 | Шайба специальная |
Загрузка ...
|
|
| КС6-09.619 | КС6-09.619 | Шестерня z=18, m=4 |
Загрузка ...
|
|
| КС6-09.616 | КС6-09.616 | Шестерня z=18, m=4 |
Загрузка ...
|
|
| 10х8х40 | 10х8х40 | Шпонка |
Загрузка ...
|
|
| 12х8х40 | 12х8х40 | Шпонка |
Загрузка ...
|
|
| 8х7х50 | 8х7х50 | Шпонка |
Загрузка ...
|
|
| П48х40Х(5)х28 | П48х40Х(5)х28 | Втулка |
Загрузка ...
|
|
| КС6-09.604 | КС6-09.604 | Блок звездочек |
Загрузка ...
|
|
| М12х90.56.019 | М12х90.56.019 | Болт |
Загрузка ...
|
|
| М12х30.56.019 | М12х30.56.019 | Болт |
Загрузка ...
|
|
| М12х50.56.019 | М12х50.56.019 | Болт |
Загрузка ...
|
|
| М8х30.56.019 | М8х30.56.019 | Болт |
Загрузка ...
|
|
| КС6-09.605 | КС6-09.605 | Вал |
Загрузка ...
|
|
| КТЖ19813 | КТЖ19813 | Вкладыш |
Загрузка ...
|
|
| КС6-09.070 | КС6-09.070 | Водило |
Загрузка ...
|
|
| КС6-09.621 | КС6-09.621 | Втулка |
Загрузка ...
|
|
| КС6-09.060 | КС6-09.060 | Барабан тормозной в сборе |
Загрузка ...
|
|
| П48х40Х(5)х15 | П48х40Х(5)х15 | Втулка |
Загрузка ...
|
|
| М12.5.019 | М12.5.019 | Гайка корончатая |
Загрузка ...
|
|
| 2В80 | 2В80 | Кольцо |
Загрузка ...
|
|
| 2В72 | 2В72 | Кольцо |
Загрузка ...
|
|
| 2В52 | 2В52 | Кольцо |
Загрузка ...
|
|
| 2В25 | 2В25 | Кольцо |
Загрузка ...
|
|
| 2В100 | 2В100 | Кольцо |
Загрузка ...
|
|
| КТ20306 | КТ20306 | Корпус подшипника |
Загрузка ...
|
