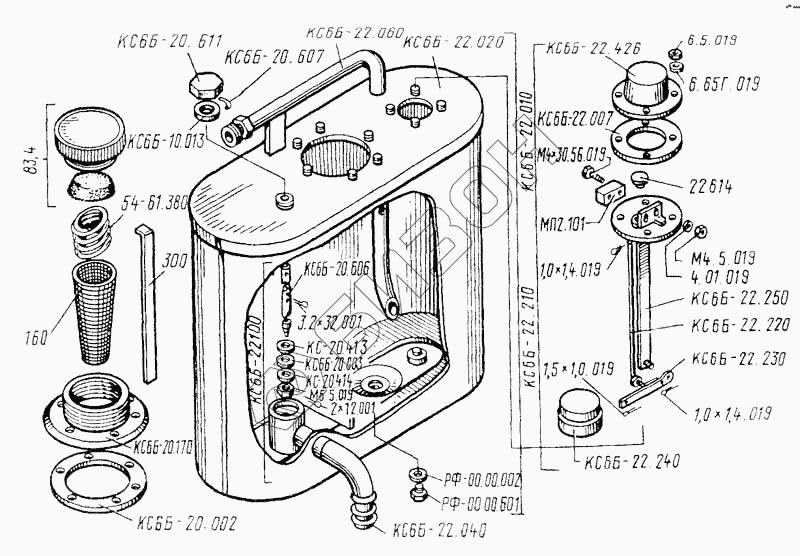

Графический каталог запасных частей к технике: ТКЗ КС-6Б. Резервуар гидротрансмиссии
КС6Б-10.013
КС6Б-20.606
КС6Б-22.060
КС6Б-22.220
160
6.65Г.019
4.01.019
КС6Б-22.230
2х12.001
1,5х10.019
3.2х32.001
1,0х14.019
1,0х14.019
КС6Б-20.607
М4х30.56.019
М6.5.019
КС6Б-20.413
КС6Б-20.414
КС6Б-22.100
КС6Б-20.003
М4.5.019
КС6Б-20.611
М6.5.019
КС6Б-20.170
КС6Б-22.210
КС6Б-22.210
КС6Б-22.250
КС6Б-22.426
300
КС6Б-22.020
МП2101
КС6Б-22.614
КС6Б-22.040
КС6Б-22.240
83,4
РФ-00.00.601
КС6Б-20.002
КС6Б-22.007
РФ-00.00.002
54-61380
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КС6Б-10.013 | КС6Б-10.013 | Шайба уплотнительная |
Загрузка ...
|
|
| КС6Б-20.606 | КС6Б-20.606 | Стержень |
Загрузка ...
|
|
| КС6Б-22.060 | КС6Б-22.060 | Трубопровод |
Загрузка ...
|
|
| КС6Б-22.220 | КС6Б-22.220 | Тяга |
Загрузка ...
|
|
| КС6Б-20.140 | КС6Б-20.140 | Угольник |
Загрузка ...
|
|
| КС6Б-22.006 | КС6Б-22.006 | Уплотнение |
Загрузка ...
|
|
| 160 | 160 | Фильтр |
Загрузка ...
|
|
| 6.65Г.019 | 6.65Г.019 | Шайба пружинная |
Загрузка ...
|
|
| 4.01.019 | 4.01.019 | Шайба |
Загрузка ...
|
|
| КС6Б-20.414 | КС6Б-20.414 | Шайба |
Загрузка ...
|
|
| КС6Б-20.413 | КС6Б-20.413 | Шайба |
Загрузка ...
|
|
| 4.65Г.019 | 4.65Г.019 | Шайба |
Загрузка ...
|
|
| КС6Б-22.230 | КС6Б-22.230 | Рычаг |
Загрузка ...
|
|
| 2х12.001 | 2х12.001 | Шплинт |
Загрузка ...
|
|
| 1,5х10.019 | 1,5х10.019 | Шплинт |
Загрузка ...
|
|
| 3.2х32.001 | 3.2х32.001 | Шплинт |
Загрузка ...
|
|
| 1,0х14.019 | 1,0х14.019 | Шплинт |
Загрузка ...
|
|
| КС6Б-20.607 | КС6Б-20.607 | Штифт |
Загрузка ...
|
|
| М4х30.56.019 | М4х30.56.019 | Болт |
Загрузка ...
|
|
| М6.5.019 | М6.5.019 | Гайка корончатая |
Загрузка ...
|
|
| КС6Б-20.413 | КС6Б-20.413 | Шайба |
Загрузка ...
|
|
| КС6Б-20.414 | КС6Б-20.414 | Шайба |
Загрузка ...
|
|
| КС6Б-22.100 | КС6Б-22.100 | Шланг |
Загрузка ...
|
|
| КС6Б-20.003 | КС6Б-20.003 | Манжета |
Загрузка ...
|
|
| 14.48.243 | 14.48.243 | Втулка изоляционная |
Загрузка ...
|
|
| М4.5.019 | М4.5.019 | Гайка |
Загрузка ...
|
|
| КС6Б-20.611 | КС6Б-20.611 | Гайка |
Загрузка ...
|
|
| М6.5.019 | М6.5.019 | Гайка корончатая |
Загрузка ...
|
|
| КС6Б-20.170 | КС6Б-20.170 | Горловина |
Загрузка ...
|
|
| КС6Б-22.210 | КС6Б-22.210 | Датчик |
Загрузка ...
|
|
| КС6Б-20.100 | КС6Б-20.100 | Клапан |
Загрузка ...
|
|
| КС6Б-22.250 | КС6Б-22.250 | Кронштейн |
Загрузка ...
|
|
| КС6Б-22.426 | КС6Б-22.426 | Крышка |
Загрузка ...
|
|
| 300 | 300 | Линейка мерная |
Загрузка ...
|
|
| КС6Б-22.020 | КС6Б-22.020 | Бачок |
Загрузка ...
|
|
| МП2101 | МП2101 | Микропереключатель |
Загрузка ...
|
|
| КС6Б-22.614 | КС6Б-22.614 | Наконечник |
Загрузка ...
|
|
| КС6Б-22.040 | КС6Б-22.040 | Патрубок |
Загрузка ...
|
|
| КС6Б-22.240 | КС6Б-22.240 | Поплавок |
Загрузка ...
|
|
| 83,4 | 83,4 | Пробка |
Загрузка ...
|
|
| РФ-00.00.601 | РФ-00.00.601 | Пробка |
Загрузка ...
|
|
| КС6Б-20.002 | КС6Б-20.002 | Прокладка |
Загрузка ...
|
|
| КС6Б-22.007 | КС6Б-22.007 | Прокладка |
Загрузка ...
|
|
| РФ-00.00.002 | РФ-00.00.002 | Прокладка |
Загрузка ...
|
|
| 54-61380 | 54-61380 | Пружина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
