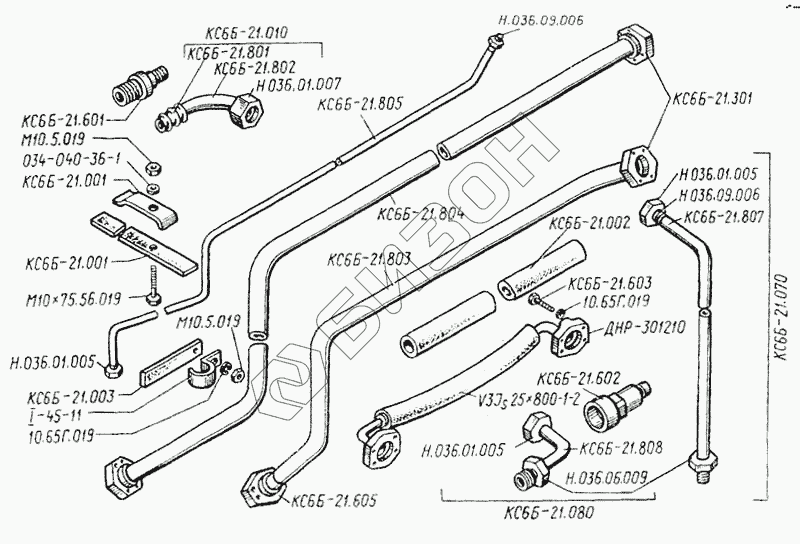

Графический каталог запасных частей к технике: ТКЗ КС-6Б. Система трубопроводов гидротрансмиссии
КС6Б-21.803
КС6Б-21.802
КС6Б-21.808
КС6Б-21.070
КС6Б-21.010
КС6Б-21.080
КС6Б-21.807
КС6Б-21.301
ДНР-301210
10.65Г.019
10.65Г.019
КС6Б-21.002
КС6Б-21.601
КС6Б-21.602
Н.036.06.009
Н.036.09.006
Н.036.09.006
М10х75.56.019
КС6Б-21.605
М10.5.019
Н.036.01.007
Н.036.01.005
Н.036.01.005
Н.036.01.005
034-040-36-1
КС6Б-21.801
КС6Б-21.003
КС6Б-21.001
КС6Б-21.001
V3J(S)25х800-1-2
1-45-11
КС6Б-21.805
КС6Б-21.804
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КС6Б-21.606 | КС6Б-21.606 | Фланец |
Загрузка ...
|
|
| КС6Б-21.803 | КС6Б-21.803 | Трубка |
Загрузка ...
|
|
| КС6Б-21.802 | КС6Б-21.802 | Трубка |
Загрузка ...
|
|
| КС6Б-21.808 | КС6Б-21.808 | Трубка |
Загрузка ...
|
|
| КС6Б-21.070 | КС6Б-21.070 | Трубопровод |
Загрузка ...
|
|
| КС6Б-21.010 | КС6Б-21.010 | Трубопровод |
Загрузка ...
|
|
| КС6Б-21.050 | КС6Б-21.050 | Трубопровод дренажный |
Загрузка ...
|
|
| КС6Б-21.030 | КС6Б-21.030 | Трубопровод основной |
Загрузка ...
|
|
| КС6Б-21.040 | КС6Б-21.040 | Трубопровод основной |
Загрузка ...
|
|
| КС6Б-21.080 | КС6Б-21.080 | Угольник |
Загрузка ...
|
|
| КС6Б-21.807 | КС6Б-21.807 | Трубка |
Загрузка ...
|
|
| КС6Б-21.301 | КС6Б-21.301 | Фланец |
Загрузка ...
|
|
| ДНР-301210 | ДНР-301210 | Фланец разъемный |
Загрузка ...
|
|
| КС6Б-21.501 | КС6Б-21.501 | Хомут |
Загрузка ...
|
|
| 10.65Г.019 | 10.65Г.019 | Шайба пружинная |
Загрузка ...
|
|
| КС6Б-21.002 | КС6Б-21.002 | Шланг |
Загрузка ...
|
|
| КС6Б-21.601 | КС6Б-21.601 | Штуцер |
Загрузка ...
|
|
| КС6Б-21.602 | КС6Б-21.602 | Штуцер |
Загрузка ...
|
|
| Н.036.06.009 | Н.036.06.009 | Штуцер концевой |
Загрузка ...
|
|
| Н.036.09.006 | Н.036.09.006 | Ниппель наружный |
Загрузка ...
|
|
| М10х75.56.019 | М10х75.56.019 | Болт |
Загрузка ...
|
|
| КС6Б-21.605 | КС6Б-21.605 | Втулка |
Загрузка ...
|
|
| М10.5.019 | М10.5.019 | Гайка |
Загрузка ...
|
|
| Н.036.01.007 | Н.036.01.007 | Гайка накидная |
Загрузка ...
|
|
| Н.036.01.005 | Н.036.01.005 | Гайка накидная |
Загрузка ...
|
|
| 034-040-36-1 | 034-040-36-1 | Кольцо |
Загрузка ...
|
|
| КС6Б-21.801 | КС6Б-21.801 | Наконечник |
Загрузка ...
|
|
| КС6Б-21.604 | КС6Б-21.604 | Ниппель |
Загрузка ...
|
|
| М10х30.56.019 | М10х30.56.019 | Болт |
Загрузка ...
|
|
| КС6Б-21.003 | КС6Б-21.003 | Прокладка |
Загрузка ...
|
|
| КС6Б-21.001 | КС6Б-21.001 | Прокладка |
Загрузка ...
|
|
| V3J(S)25х800-1-2 | V3J(S)25х800-1-2 | Рукав в сборе |
Загрузка ...
|
|
| V3J(S)25х800-2-2 | V3J(S)25х800-2-2 | Рукав в сборе |
Загрузка ...
|
|
| КС6Б-21.020 | КС6Б-21.020 | Рукав в сборе |
Загрузка ...
|
|
| 1-45-11 | 1-45-11 | Скоба |
Загрузка ...
|
|
| КС6Б-21.805 | КС6Б-21.805 | Трубка |
Загрузка ...
|
|
| КС6Б-21.804 | КС6Б-21.804 | Трубка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
