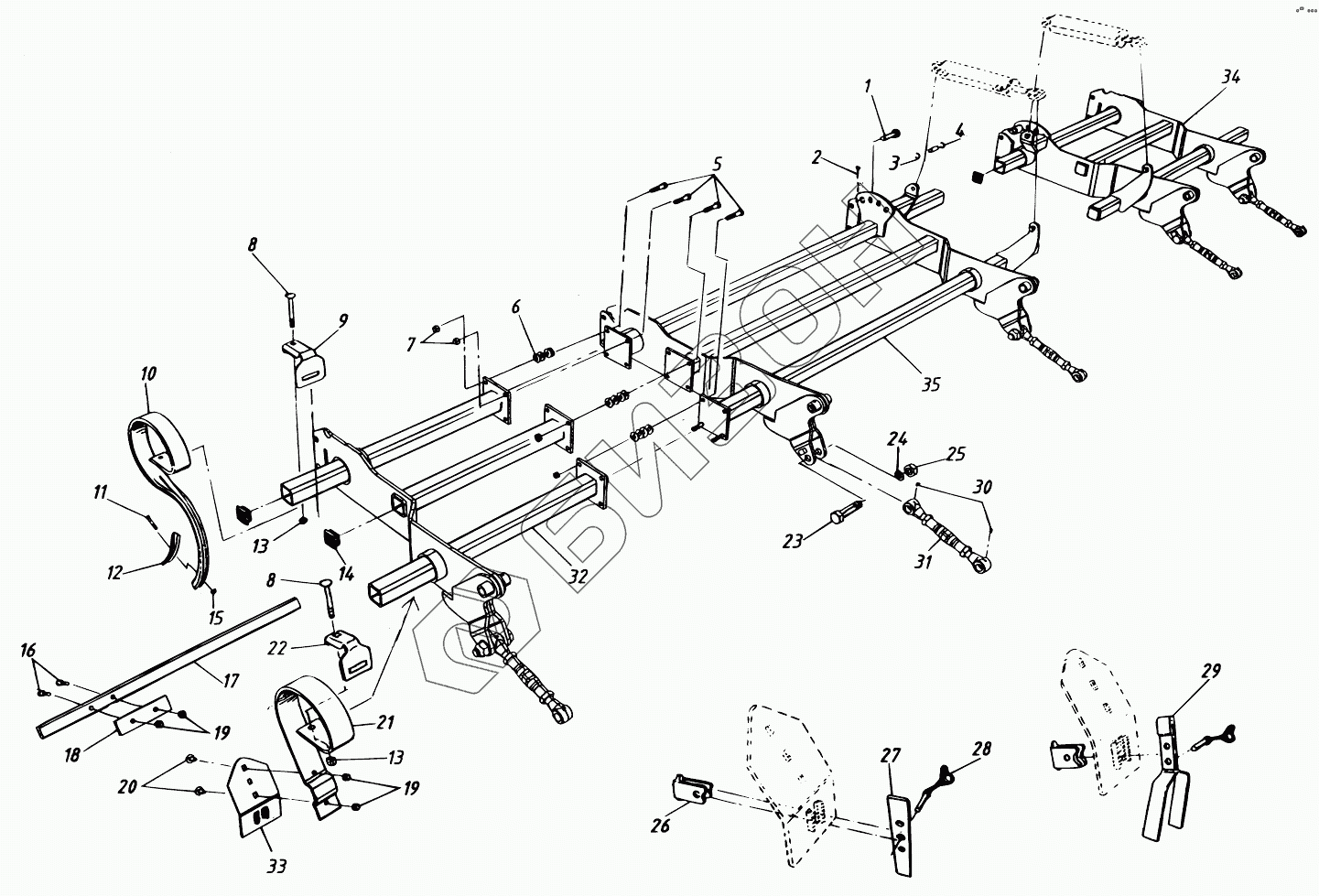

Графический каталог запасных частей к технике: Vaderstad Carrier CR420-820. Crossboard/Agrilla CR 420-820
1
2
3
4
5
6
7
8
8
9
10
11
12
13
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 431878 | Pin |
Загрузка ...
|
|
| 2 | 53030403070 | Split pin |
Загрузка ...
|
|
| 3 | 54021500091 | Circlip |
Загрузка ...
|
|
| 4 | 411260 | Axle |
Загрузка ...
|
|
| 5 | 50001607021 | Screw |
Загрузка ...
|
|
| 6 | 52061600091 | Spring washer |
Загрузка ...
|
|
| 7 | 51021600021 | Lock nut |
Загрузка ...
|
|
| 8 | 50061412021 | Carriage bolt |
Загрузка ...
|
|
| 9 | 424503 | Tine mounting |
Загрузка ...
|
|
| 10 | 443842 | Tine |
Загрузка ...
|
|
| 11 | 427316 | Bolt |
Загрузка ...
|
|
| 12 | 400523-3 | Point Xtra |
Загрузка ...
|
|
| 13 | 51011400021 | Lock nut |
Загрузка ...
|
|
| 14 | 413896 | Plastic plug |
Загрузка ...
|
|
| 15 | 407303 | Flanged nut |
Загрузка ...
|
|
| 16 | 50001205021 | Screw |
Загрузка ...
|
|
| 17 | 433516 | Stay |
Загрузка ...
|
|
| 17 | 434118 | Locking bar, wheel section |
Загрузка ...
|
|
| 17 | 434121 | Locking bar, wheel section |
Загрузка ...
|
|
| 17 | 433517 | Stay, wheel section |
Загрузка ...
|
|
| 17 | 434096 | Stay |
Загрузка ...
|
|
| 18 | 422403 | Flat bar |
Загрузка ...
|
|
| 19 | 51011200021 | Lock nut |
Загрузка ...
|
|
| 20 | 50061203521 | Carriage bolt |
Загрузка ...
|
|
| 21 | 441344 | Tine |
Загрузка ...
|
|
| 22 | 306878 | Tine mounting |
Загрузка ...
|
|
| 23 | 432660 | Screw |
Загрузка ...
|
|
| 24 | 52003000041 | Washer |
Загрузка ...
|
|
| 25 | 51023000011 | Lock nut |
Загрузка ...
|
|
| 26 | 433940 | Bracket |
Загрузка ...
|
|
| 27 | 430400 | Wear plate, Single knife |
Загрузка ...
|
|
| 28 | 433936 | Pin |
Загрузка ...
|
|
| 28 | 433933 | Rubber strap |
Загрузка ...
|
|
| 29 | 433939 | Wear plate, Double knife |
Загрузка ...
|
|
| 30 | 408473 | Grease nipple |
Загрузка ...
|
|
| 31 | 432557 | Push rod |
Загрузка ...
|
|
| 32 | 440309 | Frame |
Загрузка ...
|
|
| 32 | 440310 | Frame |
Загрузка ...
|
|
| 33 | 440603 | Point |
Загрузка ...
|
|
| 34 | 433928 | Frame |
Загрузка ...
|
|
| 35 | 440319 | Frame |
Загрузка ...
|
|
| 35 | 440320 | Frame |
Загрузка ...
|
|
| 35 | 440314 | Frame |
Загрузка ...
|
|
| 35 | 440315 | Frame |
Загрузка ...
|
|
| 35 | 440699 | Frame |
Загрузка ...
|
|
| 35 | 440700 | Frame |
Загрузка ...
|
|
| 35 | 434200 | Frame |
Загрузка ...
|
|
| 35 | 434201 | Frame |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
