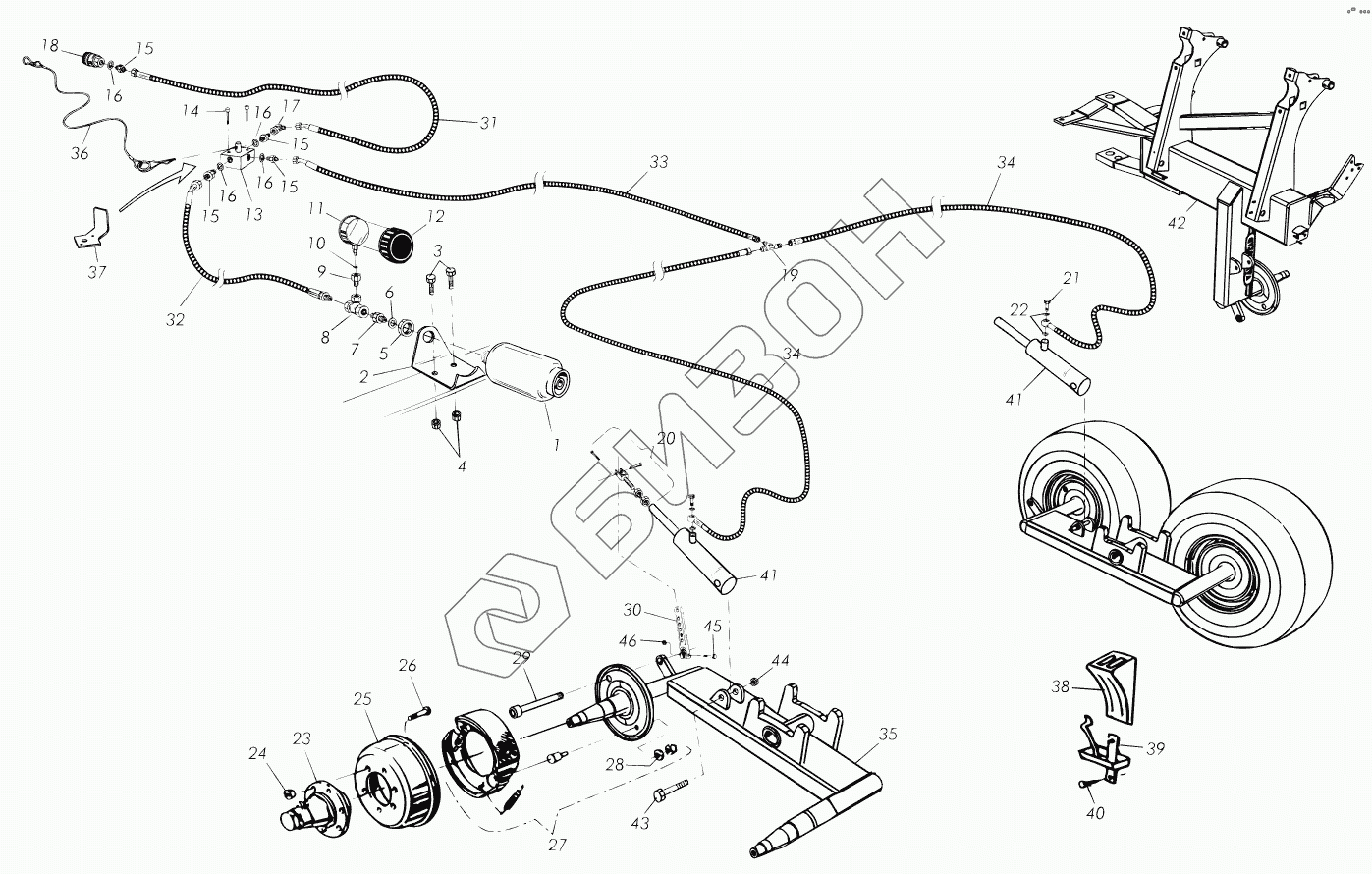

Графический каталог запасных частей к технике: Vaderstad Carrier CR420-820. Hydraulic brakes CR 420-820
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
15
16
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 450340 | Accumulator |
Загрузка ...
|
|
| 2 | 455869 | Bracket |
Загрузка ...
|
|
| 3 | 50001203021 | Screw |
Загрузка ...
|
|
| 4 | 51011200021 | Lock nut |
Загрузка ...
|
|
| 5 | 428846 | Nut |
Загрузка ...
|
|
| 6 | 402203 | Rubber steel washer |
Загрузка ...
|
|
| 7 | 401777 | Adapter |
Загрузка ...
|
|
| 8 | 450351 | T-Adapter |
Загрузка ...
|
|
| 9 | 450350 | Adapter |
Загрузка ...
|
|
| 10 | 415103 | Washer |
Загрузка ...
|
|
| 11 | 450348 | Pressure gauge |
Загрузка ...
|
|
| 12 | 450349 | Pressure gauge rubber cover |
Загрузка ...
|
|
| 13 | 450339 | Catastrophe brake valve |
Загрузка ...
|
|
| 14 | 50030604521 | Screw |
Загрузка ...
|
|
| 15 | 450329 | Adapter |
Загрузка ...
|
|
| 16 | 450332 | Rubber steel washer |
Загрузка ...
|
|
| 17 | 414651 | Adapter |
Загрузка ...
|
|
| 18 | 450353 | Brake quick coupling |
Загрузка ...
|
|
| 19 | 446180 | T-Adapter |
Загрузка ...
|
|
| 20 | 453358 | Fork batch |
Загрузка ...
|
|
| 21 | 406756 | Hole screw |
Загрузка ...
|
|
| 22 | 402203 | Rubber steel washer |
Загрузка ...
|
|
| 23 | 422276 | Hub |
Загрузка ...
|
|
| 24 | 408172 | Rim nut |
Загрузка ...
|
|
| 25 | 422284 | Brake drum |
Загрузка ...
|
|
| 26 | 422287 | Rim screw |
Загрузка ...
|
|
| 27 | 422285 | Brake shoes |
Загрузка ...
|
|
| 28 | 423759 | Sealing, camshaft |
Загрузка ...
|
|
| 29 | 422283 | Camshaft |
Загрузка ...
|
|
| 30 | 422281 | Lever arm |
Загрузка ...
|
|
| 31 | 456374 | Hydraulic hose |
Загрузка ...
|
|
| 32 | 456372 | Hydraulic hose |
Загрузка ...
|
|
| 33 | 456373 | Hydraulic hose |
Загрузка ...
|
|
| 34 | 456371 | Hydraulic hose |
Загрузка ...
|
|
| 35 | 455878 | Bogie cradle |
Загрузка ...
|
|
| 35 | 455879 | Bogie cradle |
Загрузка ...
|
|
| 36 | 450334 | Catastrophe brake line |
Загрузка ...
|
|
| 37 | 453446 | Assembly fitting |
Загрузка ...
|
|
| 38 | 419317 | Key |
Загрузка ...
|
|
| 39 | 419338 | Bracket |
Загрузка ...
|
|
| 40 | 50020601221 | Screw, Tensilock |
Загрузка ...
|
|
| 41 | 453357 | Hydraulic ram |
Загрузка ...
|
|
| 42 | 455881 | Wheel section, hydraulic brakes |
Загрузка ...
|
|
| 42 | 455880 | Wheel section, hydraulic brakes |
Загрузка ...
|
|
| 42 | 456367 | Wheel section, hydraulic brakes |
Загрузка ...
|
|
| 42 | 456368 | Wheel section, hydraulic brakes |
Загрузка ...
|
|
| 43 | 50002013021 | Screw |
Загрузка ...
|
|
| 44 | 51022000021 | Lock nut |
Загрузка ...
|
|
| 45 | 50001005521 | Screw |
Загрузка ...
|
|
| 46 | 51001000021 | Nut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
