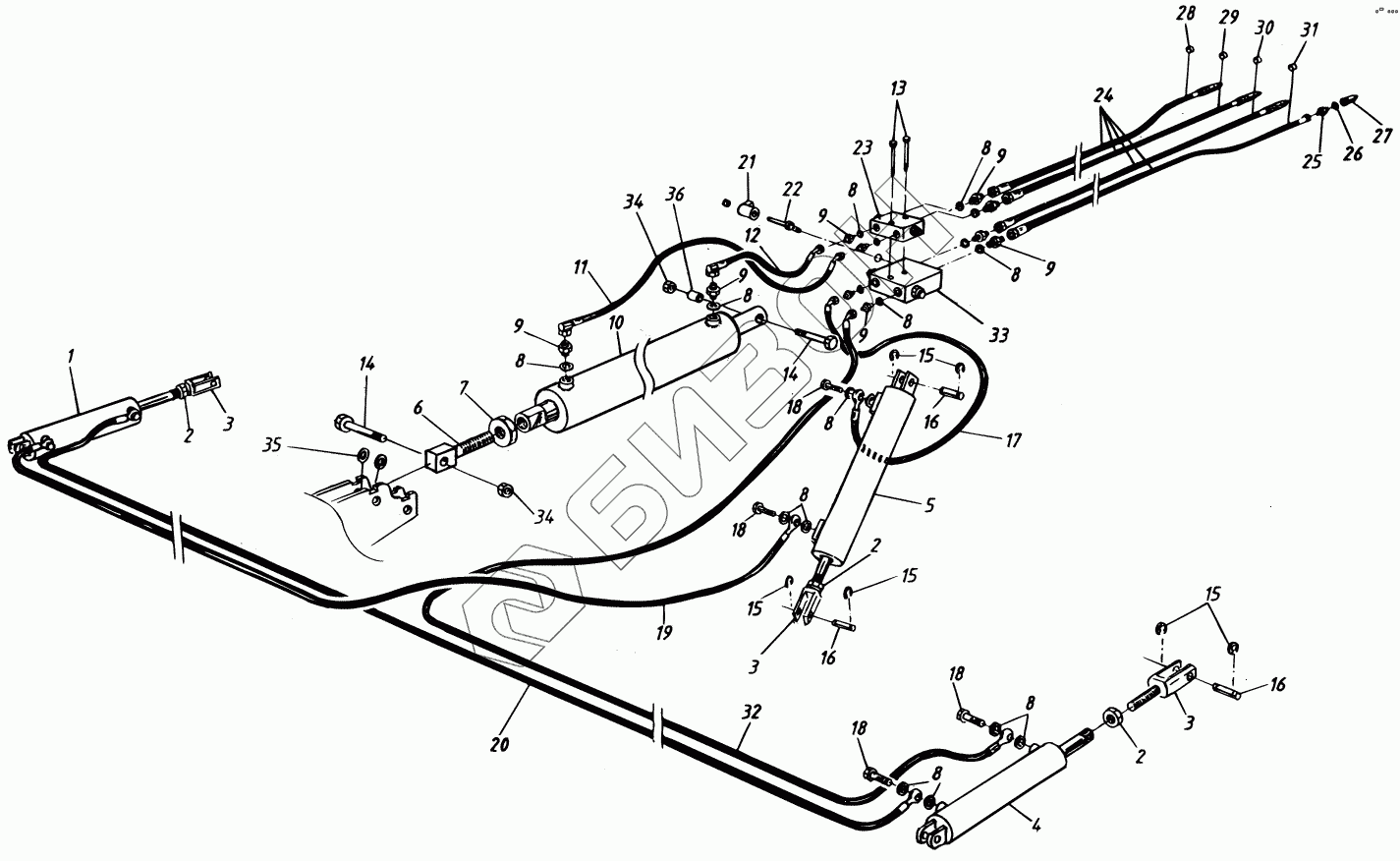

Графический каталог запасных частей к технике: Vaderstad Carrier CR420-820. Hydraulics CR 500-820, -4099
1
2
2
2
3
3
3
4
5
6
7
8
8
8
8
8
8
8
8
8
8
9
9
9
9
9
9
10
11
12
13
14
14
15
15
15
15
16
16
16
17
18
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 422740 | Sealing set |
Загрузка ...
|
|
| 1 | 422235 | Hydraulic ram |
Загрузка ...
|
|
| 1 | 409675 | Piston rod guide |
Загрузка ...
|
|
| 1 | 422752 | Ram tube |
Загрузка ...
|
|
| 1 | 422753 | Piston rod |
Загрузка ...
|
|
| 2 | 51032000021 | Nut |
Загрузка ...
|
|
| 3 | 421292 | Fork link |
Загрузка ...
|
|
| 4 | 422234 | Hydraulic ram |
Загрузка ...
|
|
| 4 | 422739 | Sealing set |
Загрузка ...
|
|
| 4 | 422750 | Ram tube |
Загрузка ...
|
|
| 4 | 422751 | Piston rod |
Загрузка ...
|
|
| 4 | 409676 | Piston rod guide |
Загрузка ...
|
|
| 5 | 422236 | Hydraulic ram |
Загрузка ...
|
|
| 5 | 422741 | Sealing set |
Загрузка ...
|
|
| 5 | 422754 | Ram tube |
Загрузка ...
|
|
| 5 | 422755 | Piston rod |
Загрузка ...
|
|
| 5 | 418144 | Piston rod guide |
Загрузка ...
|
|
| 6 | 425106 | Piston rod head |
Загрузка ...
|
|
| 7 | 425107 | Nut |
Загрузка ...
|
|
| 8 | 402202 | Rubber steel washer |
Загрузка ...
|
|
| 9 | 401790 | Nipple |
Загрузка ...
|
|
| 10 | 425105 | Hydraulic ram |
Загрузка ...
|
|
| 10 | 425296 | Sealing set |
Загрузка ...
|
|
| 10 | 425298 | Ram tube |
Загрузка ...
|
|
| 10 | 425294 | Piston rod |
Загрузка ...
|
|
| 10 | 425295 | Piston rod guide |
Загрузка ...
|
|
| 10 | 425104 | Hydraulic ram |
Загрузка ...
|
|
| 10 | 421350 | Sealing set |
Загрузка ...
|
|
| 10 | 425297 | Ram tube |
Загрузка ...
|
|
| 10 | 425293 | Piston rod |
Загрузка ...
|
|
| 10 | 421353 | Piston rod guide |
Загрузка ...
|
|
| 11 | 429504 | Hydraulic hose |
Загрузка ...
|
|
| 11 | 429496 | Hydraulic hose |
Загрузка ...
|
|
| 12 | 429495 | Hydraulic hose |
Загрузка ...
|
|
| 12 | 429505 | Hydraulic hose |
Загрузка ...
|
|
| 13 | 50000809021 | Screw |
Загрузка ...
|
|
| 14 | 430743 | Screw |
Загрузка ...
|
|
| 15 | 54021500091 | Circlip |
Загрузка ...
|
|
| 16 | 411260 | Axle |
Загрузка ...
|
|
| 17 | 429497 | Hydraulic hose |
Загрузка ...
|
|
| 17 | 429492 | Hydraulic hose |
Загрузка ...
|
|
| 18 | 406751 | Hole screw, banjo |
Загрузка ...
|
|
| 19 | 429498 | Hydraulic hose |
Загрузка ...
|
|
| 19 | 429506 | Hydraulic hose |
Загрузка ...
|
|
| 20 | 429499 | Hydraulic hose |
Загрузка ...
|
|
| 21 | 420657 | Solenoid, black, round |
Загрузка ...
|
|
| 22 | 420650 | Cartridge valve |
Загрузка ...
|
|
| 23 | 428241 | Valve block |
Загрузка ...
|
|
| 24 | 422165 | Hydraulic hose |
Загрузка ...
|
|
| 25 | 401782 | Nipple |
Загрузка ...
|
|
| 26 | 401774 | Rubber steel washer |
Загрузка ...
|
|
| 27 | 401776 | Quick coupling |
Загрузка ...
|
|
| 28 | 411301 | Plastic ring, yellow |
Загрузка ...
|
|
| 29 | 411300 | Plastic ring, yellow |
Загрузка ...
|
|
| 30 | 411303 | Plastic ring, white |
Загрузка ...
|
|
| 31 | 411302 | Plastic ring, white |
Загрузка ...
|
|
| 32 | 429500 | Hydraulic hose |
Загрузка ...
|
|
| 32 | 429507 | Hydraulic hose |
Загрузка ...
|
|
| 33 | 428242 | Valve block, front tool ram |
Загрузка ...
|
|
| 33 | 413076 | Check valve, pilot-controlled |
Загрузка ...
|
|
| 33 | 412883 | Sealing set |
Загрузка ...
|
|
| 34 | 51023000011 | Lock nut |
Загрузка ...
|
|
| 35 | 52003000041 | Washer |
Загрузка ...
|
|
| 36 | 425108 | Bearing |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
