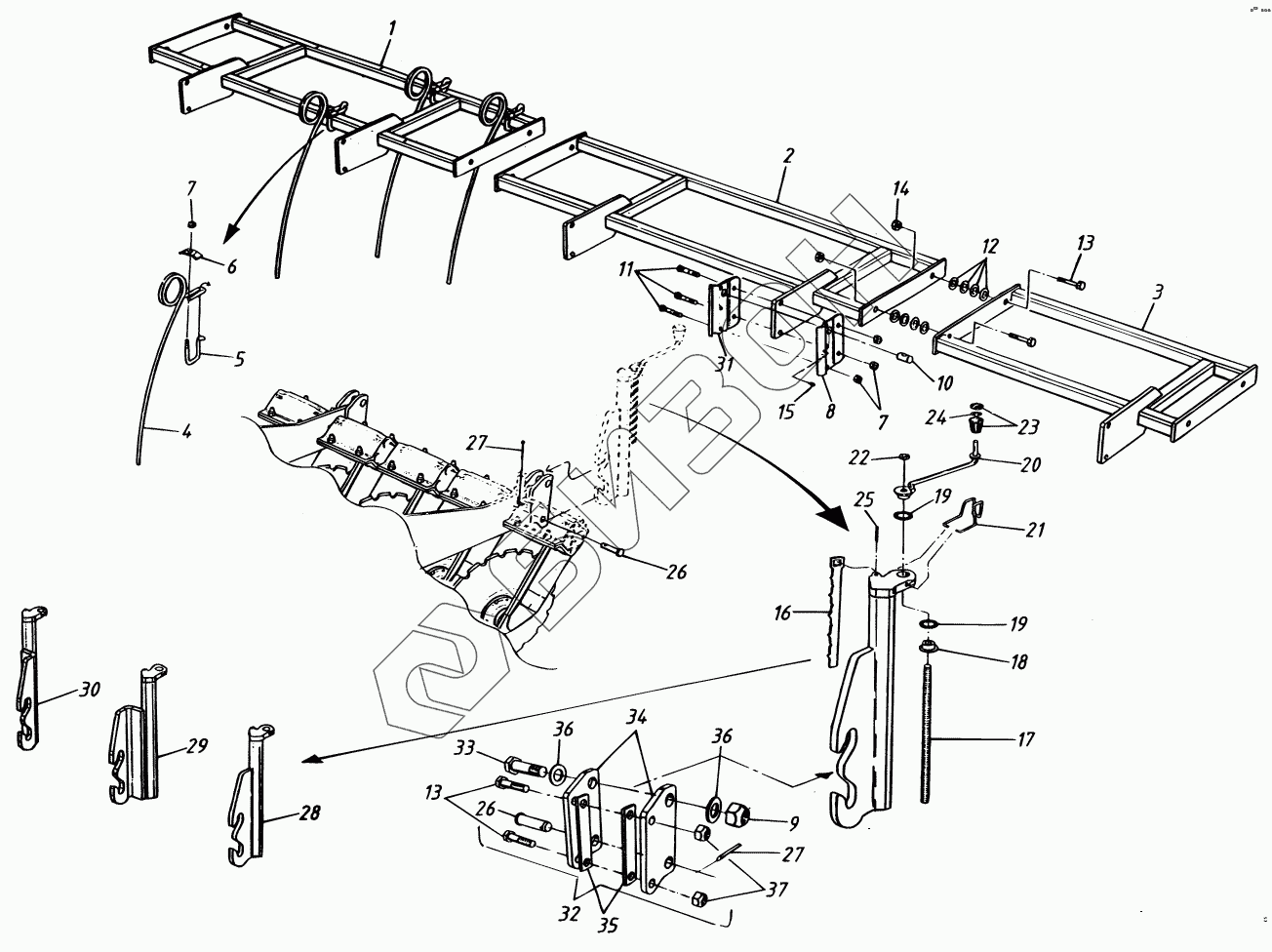

Графический каталог запасных частей к технике: Vaderstad Carrier CR420-820. Straw harrow CR 420-820
1
2
3
4
5
6
7
7
8
9
10
11
12
13
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 427501 | Frame |
Загрузка ...
|
|
| 2 | 427506 | Frame |
Загрузка ...
|
|
| 2 | 427503 | Frame |
Загрузка ...
|
|
| 2 | 427502 | Frame |
Загрузка ...
|
|
| 2 | 427522 | Frame |
Загрузка ...
|
|
| 2 | 427507 | Frame |
Загрузка ...
|
|
| 2 | 427523 | Frame |
Загрузка ...
|
|
| 3 | 427504 | Frame |
Загрузка ...
|
|
| 3 | 427505 | Frame |
Загрузка ...
|
|
| 4 | 427497 | Tine |
Загрузка ...
|
|
| 5 | 427495 | Clamp |
Загрузка ...
|
|
| 6 | 427494 | Washer |
Загрузка ...
|
|
| 7 | 51011400021 | Lock nut |
Загрузка ...
|
|
| 8 | 427565 | Plate |
Загрузка ...
|
|
| 9 | 51022400021 | Lock nut |
Загрузка ...
|
|
| 10 | 405717 | Toggle nut, RH thread |
Загрузка ...
|
|
| 11 | 415705 | Screw |
Загрузка ...
|
|
| 12 | 52061600091 | Spring washer |
Загрузка ...
|
|
| 13 | 50001607021 | Screw |
Загрузка ...
|
|
| 14 | 51011600021 | Lock nut |
Загрузка ...
|
|
| 15 | 407661 | Lubricating nipple |
Загрузка ...
|
|
| 16 | 427527 | Scale |
Загрузка ...
|
|
| 17 | 427533 | Threaded bar |
Загрузка ...
|
|
| 18 | 427535 | Washer |
Загрузка ...
|
|
| 19 | 427534 | Washer |
Загрузка ...
|
|
| 20 | 427557 | Crank |
Загрузка ...
|
|
| 21 | 427555 | Clamp |
Загрузка ...
|
|
| 22 | 51011200021 | Lock nut |
Загрузка ...
|
|
| 23 | 427558 | Ball |
Загрузка ...
|
|
| 24 | 427559 | Washer |
Загрузка ...
|
|
| 25 | 53000603091 | Roll pin |
Загрузка ...
|
|
| 26 | 422328 | Pin |
Загрузка ...
|
|
| 27 | 406918 | Split pin |
Загрузка ...
|
|
| 28 | 427562 | Bracket |
Загрузка ...
|
|
| 29 | 427561 | Bracket |
Загрузка ...
|
|
| 30 | 427560 | Bracket |
Загрузка ...
|
|
| 31 | 427564 | Plate |
Загрузка ...
|
|
| 32 | 452276 | Bracket |
Загрузка ...
|
|
| 33 | 415184 | Screw |
Загрузка ...
|
|
| 34 | 452277 | Plate |
Загрузка ...
|
|
| 35 | 452278 | Spacer |
Загрузка ...
|
|
| 36 | 52002400041 | Washer |
Загрузка ...
|
|
| 37 | 51021600021 | Lock nut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
