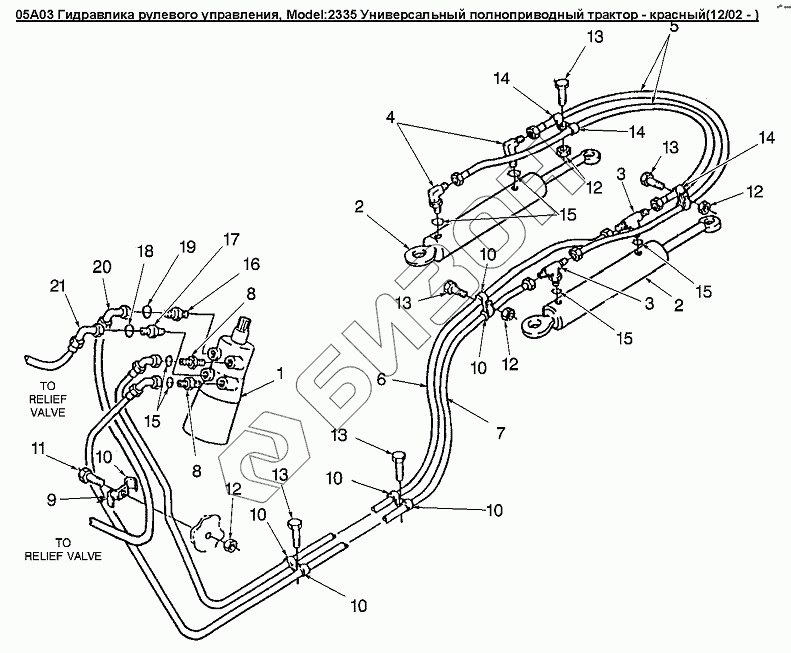

Графический каталог запасных частей к технике: Versatile серии 2000. 05A03 Гидравлика рулевого управления
1
2
2
3
3
4
5
6
7
8
8
9
10
10
10
10
10
10
10
11
12
12
12
12
13
13
13
13
13
14
14
14
15
15
15
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9706460 | Агрегат рулевой |
Загрузка ...
|
|
| 2 | 9704350 | Цилиндр гидравлический рулевого управления L4WD |
Загрузка ...
|
|
| 3 | 86513026 | Тройник с боковым отводом 7/8JIC X 7/8ORB |
Загрузка ...
|
|
| 4 | 164910 | Патрубок 90 7/8MJICx7/8ORB |
Загрузка ...
|
|
| 5 | 9790694 | ГИДРОШЛАНГ |
Загрузка ...
|
|
| 6 | 9790690 | ГИДРОШЛАНГ |
Загрузка ...
|
|
| 7 | 9790691 | ГИДРОШЛАНГ |
Загрузка ...
|
|
| 8 | 86507102 | Переходник рулевого управления 7/8JIC X1 1/16ORB |
Загрузка ...
|
|
| 9 | 86011577 | Рукав 3/4dmx400 |
Загрузка ...
|
|
| 10 | 86050336 | Фиксатор 15/16dm |
Загрузка ...
|
|
| 11 | 43140 | Болт M10x30 Cl-8.8 |
Загрузка ...
|
|
| 12 | 43435 | Гайка M10 Usr Pl |
Загрузка ...
|
|
| 13 | 43138 | Болт M10x1.5x20 Cl 8.8 |
Загрузка ...
|
|
| 14 | V33721 | Хомут 7/8dm |
Загрузка ...
|
|
| 15 | 167269 | Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N |
Загрузка ...
|
|
| 16 | 86512926 | Штуцер 1 5/16JICX1 1/16ORB |
Загрузка ...
|
|
| 17 | 219604 | Тройник со штуцером под 37° |
Загрузка ...
|
|
| 18 | 167266 | Кольцо уплотнительное вн. O 0.924xтолщина 0.116 |
Загрузка ...
|
|
| 19 | 167268 | Кольцо уплотнительное HYD/F 1.171IDx0.116TH |
Загрузка ...
|
|
| 20 | 86014394 | Шланг в сборе 3/4 X 1470 100R17 |
Загрузка ...
|
|
| 21 | 86013064 | Шланг в сборе 1.00 X 450 100R17 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
