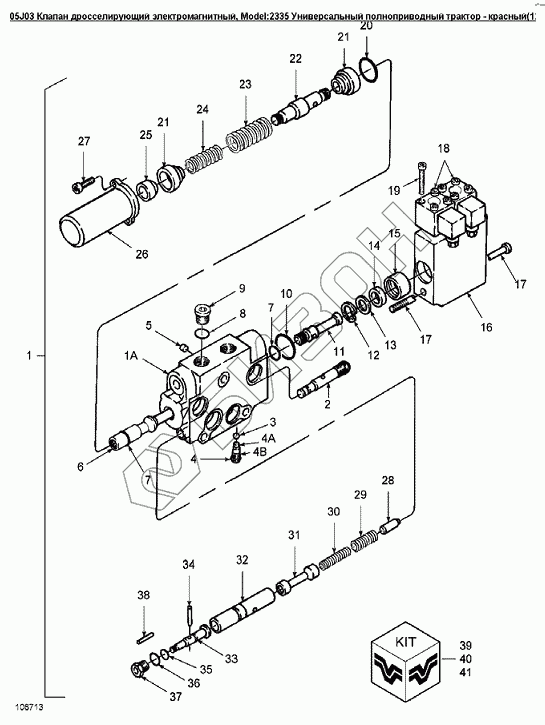

Графический каталог запасных частей к технике: Versatile серии 2000. 05J03 Клапан дросселирующий электромагнитный
1
2
3
4
4A
4B
9
10
11
12
13
14
15
16
17
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
34
35
35a
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | V106713 | Корпус |
Загрузка ...
|
|
| 2 | 90362 | Корпус затвора |
Загрузка ...
|
|
| 3 | 9672608 | Шарик |
Загрузка ...
|
|
| 4 | 86018333 | Клапан с седлом в сборе |
Загрузка ...
|
|
| 4A | 9673139 | Кольцо уплотнительное пробкового крана |
Загрузка ...
|
|
| 4B | 86513328 | Кольцо уплотнительное вн. O 0.301 X толщина 0.064 |
Загрузка ...
|
|
| 9 | 86508737 | Пробка 7/8 - 14unf |
Загрузка ...
|
|
| 10 | 9672549 | Кольцо 120 |
Загрузка ...
|
|
| 11 | 86001541 | Шток |
Загрузка ...
|
|
| 12 | 49894 | Стопорное кольцо диам.0.625dm |
Загрузка ...
|
|
| 13 | V90357 | Шайба |
Загрузка ...
|
|
| 14 | V90354 | Шайба |
Загрузка ...
|
|
| 15 | V107230 | Поршень |
Загрузка ...
|
|
| 16 | V90356 | Корпус катушки клапана |
Загрузка ...
|
|
| 17 | 86613 | Болт 1/4dm-20x3-1/2dm |
Загрузка ...
|
|
| 18 | 86001183 | Клапан электрический распределителя |
Загрузка ...
|
|
| 19 | 9704233 | Болт |
Загрузка ...
|
|
| 20 | V84260 | Уплотнительное кольцо, внут.диам.1.250dm толщина 0.06dm |
Загрузка ...
|
|
| 21 | 86001181 | Тарелка пружины |
Загрузка ...
|
|
| 22 | V90345 | Шток |
Загрузка ...
|
|
| 23 | V90347 | Пружина |
Загрузка ...
|
|
| 24 | V90348 | Пружина |
Загрузка ...
|
|
| 25 | V90349 | Фиксатор |
Загрузка ...
|
|
| 26 | V90350 | Колпачок |
Загрузка ...
|
|
| 27 | 84070 | Болт 1/4dm-20x1dm |
Загрузка ...
|
|
| 28 | 86500464 | Игла |
Загрузка ...
|
|
| 29 | V89382 | Пружина внешняя |
Загрузка ...
|
|
| 30 | V89382 | Пружина внешняя |
Загрузка ...
|
|
| 31 | V89384 | Золотник |
Загрузка ...
|
|
| 32 | 86001179 | Трубка расходомера |
Загрузка ...
|
|
| 34 | V87913 | Штифт |
Загрузка ...
|
|
| 35 | 86511345 | Кольцо уплотнительное Buna-N-70, Id-0.18in Thk-0. |
Загрузка ...
|
|
| 35a | V89386 | Кольцо |
Загрузка ...
|
|
| 36 | 167269 | Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N |
Загрузка ...
|
|
| 37 | 86500461 | Пробка |
Загрузка ...
|
|
| 38 | 87455 | Штифт 11/8dmx1dm |
Загрузка ...
|
|
| 39 | V92558 | Уплотнение |
Загрузка ...
|
|
| 40 | V92555 | Уплотнение |
Загрузка ...
|
|
| 41 | V92554 | Комплект уплотнительный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
