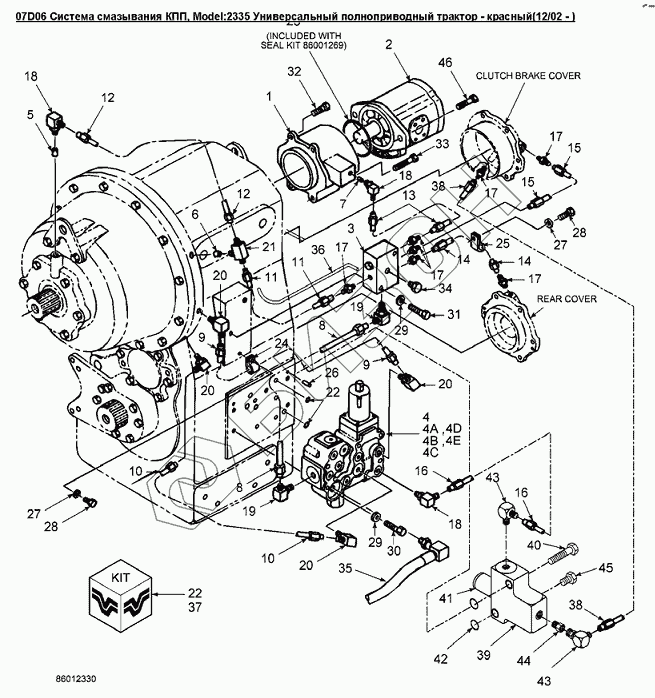

Графический каталог запасных частей к технике: Versatile серии 2000. 07D06 Система смазывания КПП
1
2
3
4
4A
4B
4C
4D
4E
5
6
7
8
8
9
9
10
10
11
11
12
12
13
14
14
15
15
16
16
17
17
17
17
17
18
18
18
19
19
20
20
20
20
21
22
22
24
25
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86001335 | Переходник |
Загрузка ...
|
|
| 2 | 86019984 | Насос |
Загрузка ...
|
|
| 3 | 86001254 | Коллектор |
Загрузка ...
|
|
| 4 | 86018366 | Клапан контрольный системы смазывания МКПП |
Загрузка ...
|
|
| 4A | 9617020 | Пробка 1/4-18 |
Загрузка ...
|
|
| 4B | 9625178 | Пробка 9/16dm, сталь |
Загрузка ...
|
|
| 4C | 9617873 | Кольцо уплотнительное 9/16 IDX11/16 THK NITRI |
Загрузка ...
|
|
| 4D | 86002987 | Дроссель 1/4 - 18 NPTF, диам.5.1 |
Загрузка ...
|
|
| 4E | 86017354 | Золотник контрольного клапана |
Загрузка ...
|
|
| 5 | 86001347 | Дроссель M8х1.25 - 8 диам.1.8 |
Загрузка ...
|
|
| 6 | 86001271 | Ввертыш М8х1.25 внут.диам.4 |
Загрузка ...
|
|
| 7 | 86001046 | Дроссель M8х1.25 диам.2.5 |
Загрузка ...
|
|
| 8 | 86001255 | Трубка масляная 3/4, КПП |
Загрузка ...
|
|
| 9 | 86001256 | Трубка масляная 5/8, КПП |
Загрузка ...
|
|
| 10 | 86001257 | Трубка масляная 5/8, КПП |
Загрузка ...
|
|
| 11 | 86001258 | Трубка масляная 3/8, КПП L4WD |
Загрузка ...
|
|
| 12 | 86001259 | Трубка масляная 3/8 |
Загрузка ...
|
|
| 13 | 86001260 | Трубка масляная 3/8, задняя, КПП |
Загрузка ...
|
|
| 14 | 86011722 | Трубка масляная 3/8, КПП L4WD |
Загрузка ...
|
|
| 15 | 86001262 | Трубка масляная 3/8, 1-го промежуточного вала КПП |
Загрузка ...
|
|
| 16 | 86019050 | Трубка гидравлическая |
Загрузка ...
|
|
| 17 | 76350 | Штуцер 9/16mjicx9/16morb |
Загрузка ...
|
|
| 18 | 76344 | Фитинг 90, 9/16mjicx9/16orb -18unf |
Загрузка ...
|
|
| 19 | 322894 | Фитинг 90, 1-1/16 Jicx1-1/16 Orb |
Загрузка ...
|
|
| 20 | 164910 | Патрубок 90 7/8MJICx7/8ORB |
Загрузка ...
|
|
| 21 | 163335 | Тройник 9/16dm-18UNF |
Загрузка ...
|
|
| 22 | 86001267 | Уплотнение |
Загрузка ...
|
|
| 23 | 86001338 | Уплотнительное кольцо JIS B2401 G100 |
Загрузка ...
|
|
| 24 | V86576 | Хомут 0.625 |
Загрузка ...
|
|
| 25 | 86050346 | P-образный зажим с покрытием, o 0.38 |
Загрузка ...
|
|
| 26 | 86516151 | Штифт 8х16 |
Загрузка ...
|
|
| 27 | 9824259 | Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь |
Загрузка ...
|
|
| 28 | 378056 | Болт M6x1.0x10.0 Cl 8.8 |
Загрузка ...
|
|
| 29 | 378244 | Шайба М10 |
Загрузка ...
|
|
| 30 | 120074 | Болт M10x1.50x90 Cl-8.8 Pl |
Загрузка ...
|
|
| 31 | 43144 | Болт CL8.8, M10 x 1.5 x 70 |
Загрузка ...
|
|
| 32 | 9670066 | Болт M12x1.75x30 Cl-8.8 |
Загрузка ...
|
|
| 33 | 86509605 | Болт М12х1.75х85 |
Загрузка ...
|
|
| 34 | 76349 | Пробка 9/16 ORB |
Загрузка ...
|
|
| 35 | 86050012 | Рукав гидравлический в сборе 100R1 ID-1.00in Lg- |
Загрузка ...
|
|
| 36 | 9790711 | Рукав 1/4dmx400 100R1 |
Загрузка ...
|
|
| 37 | 86020168 | Набор уплотнений и прокладок |
Загрузка ...
|
|
| 38 | 86019051 | Трубка тормоза КПП |
Загрузка ...
|
|
| 39 | 86019052 | Корпус |
Загрузка ...
|
|
| 40 | 86508618 | Болт M10 X 45 |
Загрузка ...
|
|
| 41 | 86018786 | Клапан контейнерный |
Загрузка ...
|
|
| 42 | 86020169 | Уплотнительное кольцо, нитрил JIS B2401 P10A |
Загрузка ...
|
|
| 43 | 76344 | Фитинг 90, 9/16mjicx9/16orb -18unf |
Загрузка ...
|
|
| 44 | 76350 | Штуцер 9/16mjicx9/16morb |
Загрузка ...
|
|
| 45 | 9672438 | Пробка 7/16 - 20 |
Загрузка ...
|
|
| 46 | 9706729 | Винт с гексагональной головкой 0.44 x 1.00 Gr-5 Pl |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
