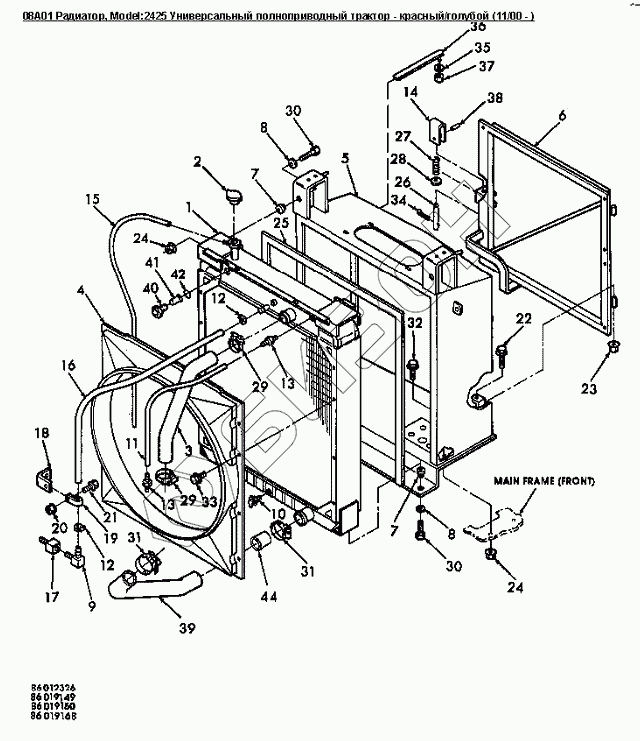

Графический каталог запасных частей к технике: Versatile серии 2000. 08A01 Радиатор
1
1
1
2
3
3
3
4
4
4
5
6
7
7
8
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
29
30
30
31
31
32
33
34
35
36
37
38
39
39
39
40
41
41
42
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 86012069 | 86012069 | U гайка М12 |
Загрузка ...
|
|
| 1 | 9703749 | Радиатор 6-и рядный, L4WD |
Загрузка ...
|
|
| 1 | 9705179 | Радиатор 5-и рядный, L4WD |
Загрузка ...
|
|
| 1 | 86021839 | Радиатор 7-рядный |
Загрузка ...
|
|
| 2 | 86024961 | Крышка - радиатор 14 PSI |
Загрузка ...
|
|
| 3 | 9704425 | Патрубок радиатора верхний |
Загрузка ...
|
|
| 3 | 86011522 | Рукав радиатора верхний ID-2.50in N14 Engine |
Загрузка ...
|
|
| 3 | 86013154 | Патрубок радиатора 2.25dm |
Загрузка ...
|
|
| 4 | 86018866 | Кожух двигателя вентилятора, 33dm, N14 - 360hp |
Загрузка ...
|
|
| 4 | 86019013 | Кожух двигателя вентилятора VENTURI 33in, N14 - 42 |
Загрузка ...
|
|
| 4 | 86013150 | Кожух вентилятора 26dm |
Загрузка ...
|
|
| 5 | 86013828 | Кожух вентилятора |
Загрузка ...
|
|
| 6 | 86019480 | Рама радиатора |
Загрузка ...
|
|
| 7 | 86012244 | Установочная гайка |
Загрузка ...
|
|
| 8 | 9672283 | Шайба 0.500x1.625x0.095 Pl, сталь |
Загрузка ...
|
|
| 9 | 9790664 | Фитинг, 90 3/4x3/4mnpt |
Загрузка ...
|
|
| 10 | 9672304 | Пробка дренажная, диам.внут.3/8dm 1/4nptf |
Загрузка ...
|
|
| 11 | 86013273 | Трубка 3/16dmх1100мм |
Загрузка ...
|
|
| 12 | 82012723 | Хомут |
Загрузка ...
|
|
| 13 | 86505942 | Шланговое соединение 3/16x1/8NPTF |
Загрузка ...
|
|
| 14 | 86000203 | Ручка фиксатора |
Загрузка ...
|
|
| 15 | 9672949 | Рукав 5/16dmх1600мм 30r6 |
Загрузка ...
|
|
| 16 | 86011943 | Трубка 3/4dmх600мм |
Загрузка ...
|
|
| 17 | V18933 | Адаптер гидросистемы 1.0swmnpt 3/4fnpt |
Загрузка ...
|
|
| 18 | V30426 | Кронштейн |
Загрузка ...
|
|
| 19 | 9671028 | Хомут 1.50dm |
Загрузка ...
|
|
| 20 | 86511444 | Гайка шестигранная FLG USR M 6 PL |
Загрузка ...
|
|
| 21 | 86511442 | Болт шестигранный FLG USR M 6x20 PL |
Загрузка ...
|
|
| 22 | 355788 | Болт M10x1.5x70 Cl-10.9 |
Загрузка ...
|
|
| 23 | 86514720 | Контргайка с нейлоновой вставкой M10 CLASS10PL |
Загрузка ...
|
|
| 24 | 43436 | Гайка M12 Usr Pl |
Загрузка ...
|
|
| 25 | 9704114 | Уплотнение радиатора, неопрен |
Загрузка ...
|
|
| 26 | 86000202 | Палец |
Загрузка ...
|
|
| 27 | 86000738 | Нажимная пружина |
Загрузка ...
|
|
| 28 | 87364 | Шайба диам.внутр.0.50dm Pl, сталь |
Загрузка ...
|
|
| 29 | 82012728 | Хомут |
Загрузка ...
|
|
| 30 | 9706693 | Болт M12x60 Cl-8.8 |
Загрузка ...
|
|
| 31 | 82012729 | Хомут |
Загрузка ...
|
|
| 32 | 9804268 | Болт M12x40 Cl-8.8 |
Загрузка ...
|
|
| 33 | 86050286 | Болт шестигранный FLG HVY M10x1.5x20 |
Загрузка ...
|
|
| 34 | 80755 | Шплинт 0.12x1.00 |
Загрузка ...
|
|
| 35 | 86000267 | Шайба 8x20 3-Ply |
Загрузка ...
|
|
| 36 | 86000247 | Фиксатор радиаторной решетки |
Загрузка ...
|
|
| 37 | 9670023 | Контргайка с нейлоновой вставкой M8 класс 8 PL |
Загрузка ...
|
|
| 38 | 87336 | Штифт диам. 3/16dm длина 7/8dm |
Загрузка ...
|
|
| 39 | 86013486 | Патрубок радиатора, диам.внутр.50.0мм, сталь |
Загрузка ...
|
|
| 39 | 9704422 | Рукав армированный радиатора нижний 14L |
Загрузка ...
|
|
| 39 | 9704424 | Патрубок радиатора нижний |
Загрузка ...
|
|
| 40 | 86000756 | С'ёмник смотрового стекла радиатора |
Загрузка ...
|
|
| 41 | 86000754 | Смотровое стекло охлаждающей жидкости радиатора |
Загрузка ...
|
|
| 41 | 86024624 | Окошко смотровое |
Загрузка ...
|
|
| 42 | 86000755 | Кольцо уплотнительное |
Загрузка ...
|
|
| 44 | 86013400 | Патрубок радиатора 2.5х3.5 20r1 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
