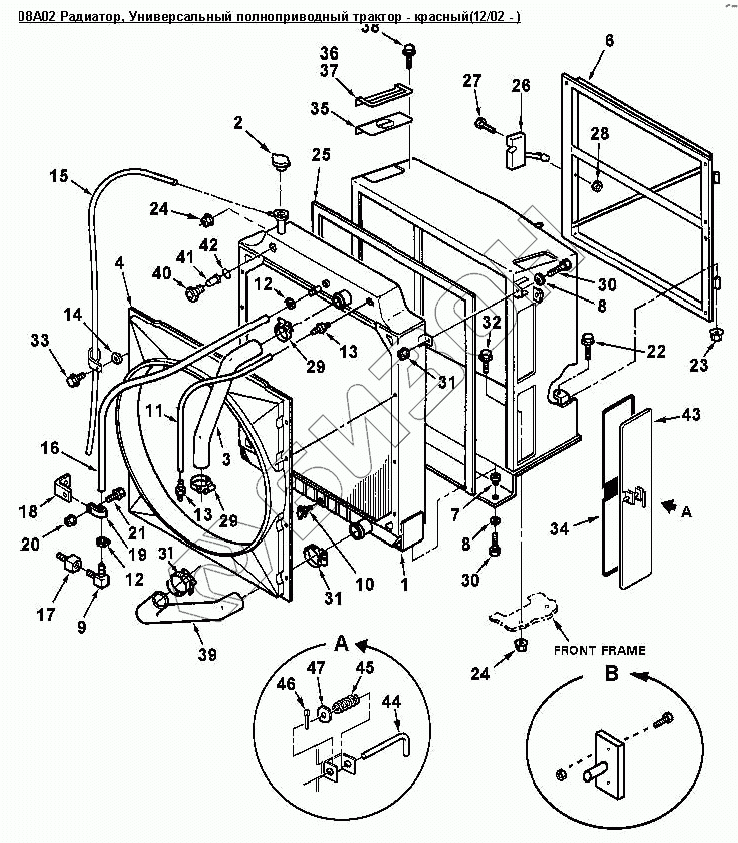

Графический каталог запасных частей к технике: Versatile серии 2000. 08A02 Радиатор
1
1
2
3
4
4
6
6
7
8
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
29
30
30
31
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 86012069 | 86012069 | U гайка М12 |
Загрузка ...
|
|
| 86505868 | 86505868 | Гайка шестигранная USR M 8 PL |
Загрузка ...
|
|
| 86030400 | 86030400 | Поддерживающая рамка радиатора WA |
Загрузка ...
|
|
| 1 | 86030368 | Радиатор 6-рядный |
Загрузка ...
|
|
| 1 | 86029737 | Радиатор |
Загрузка ...
|
|
| 2 | 86024961 | Крышка - радиатор 14 PSI |
Загрузка ...
|
|
| 3 | 86029904 | Шланг 2.25 радиатора QSM верхний |
Загрузка ...
|
|
| 4 | 86030473 | Кожух двигателя вентилятора, 33dm, QSM 11 - 290-335hp |
Загрузка ...
|
|
| 4 | 86030029 | Кожух двигателя вентилятора, 33dm, QSM 11 - 375hp |
Загрузка ...
|
|
| 6 | 86030251 | Рама крепления радиатора |
Загрузка ...
|
|
| 6 | 86030390 | Рама охладителя |
Загрузка ...
|
|
| 7 | 86012244 | Установочная гайка |
Загрузка ...
|
|
| 8 | 9672283 | Шайба 0.500x1.625x0.095 Pl, сталь |
Загрузка ...
|
|
| 9 | 9790664 | Фитинг, 90 3/4x3/4mnpt |
Загрузка ...
|
|
| 10 | 9672304 | Пробка дренажная, диам.внут.3/8dm 1/4nptf |
Загрузка ...
|
|
| 11 | 86030316 | Шланг армированный волокном 0.18 X 620 |
Загрузка ...
|
|
| 12 | 514920 | Хомут 0.813-1.5dm |
Загрузка ...
|
|
| 13 | 86505942 | Шланговое соединение 3/16x1/8NPTF |
Загрузка ...
|
|
| 14 | 86505938 | Шайба 0.406X1.375X0.083 PL |
Загрузка ...
|
|
| 15 | 9672949 | Рукав 5/16dmх1600мм 30r6 |
Загрузка ...
|
|
| 16 | 9790674 | Трубка 3/4dmх1100мм |
Загрузка ...
|
|
| 17 | V18933 | Адаптер гидросистемы 1.0swmnpt 3/4fnpt |
Загрузка ...
|
|
| 18 | V30426 | Кронштейн |
Загрузка ...
|
|
| 19 | 9671028 | Хомут 1.50dm |
Загрузка ...
|
|
| 20 | 86511444 | Гайка шестигранная FLG USR M 6 PL |
Загрузка ...
|
|
| 21 | 86511442 | Болт шестигранный FLG USR M 6x20 PL |
Загрузка ...
|
|
| 22 | 355788 | Болт M10x1.5x70 Cl-10.9 |
Загрузка ...
|
|
| 23 | 412141 | Контргайка M10 Cl-8 Pl |
Загрузка ...
|
|
| 23 | 86514720 | Контргайка с нейлоновой вставкой M10 CLASS10PL |
Загрузка ...
|
|
| 24 | 43436 | Гайка M12 Usr Pl |
Загрузка ...
|
|
| 25 | 9704114 | Уплотнение радиатора, неопрен |
Загрузка ...
|
|
| 26 | 86021834 | Затвор решетки |
Загрузка ...
|
|
| 27 | 86050281 | Болт шестигранный FLG USR M 6x30 PL |
Загрузка ...
|
|
| 28 | 86511444 | Гайка шестигранная FLG USR M 6 PL |
Загрузка ...
|
|
| 29 | 82012728 | Хомут |
Загрузка ...
|
|
| 30 | 9706693 | Болт M12x60 Cl-8.8 |
Загрузка ...
|
|
| 31 | 82012729 | Хомут |
Загрузка ...
|
|
| 32 | 9804268 | Болт M12x40 Cl-8.8 |
Загрузка ...
|
|
| 33 | 86050286 | Болт шестигранный FLG HVY M10x1.5x20 |
Загрузка ...
|
|
| 34 | 86030335 | Резиновый уплотнитель двери |
Загрузка ...
|
|
| 35 | 86030329 | Уплотнение, резина |
Загрузка ...
|
|
| 36 | 86030327 | Резиновый уплотнитель рамы, левый |
Загрузка ...
|
|
| 37 | 86030328 | Резиновый уплотнитель рамы, правый |
Загрузка ...
|
|
| 38 | 120104 | Болт M8х20 8.8Plt |
Загрузка ...
|
|
| 39 | 86029903 | Шланг 2.50 радиатора QSM нижний |
Загрузка ...
|
|
| 40 | 86000756 | С'ёмник смотрового стекла радиатора |
Загрузка ...
|
|
| 41 | 86000754 | Смотровое стекло охлаждающей жидкости радиатора |
Загрузка ...
|
|
| 42 | 86000755 | Кольцо уплотнительное |
Загрузка ...
|
|
| 43 | 86030014 | Боковая пластина крышки, сварная |
Загрузка ...
|
|
| 44 | 86030126 | Стопорный штифт |
Загрузка ...
|
|
| 45 | 86030132 | Нажимная пружина, внеш. O 12,7, длина 38,1 |
Загрузка ...
|
|
| 46 | 130004 | Скрепка 3.2x25мм |
Загрузка ...
|
|
| 47 | 140017 | Шайба 11.43x20.00x2.000 Pl, сталь |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
