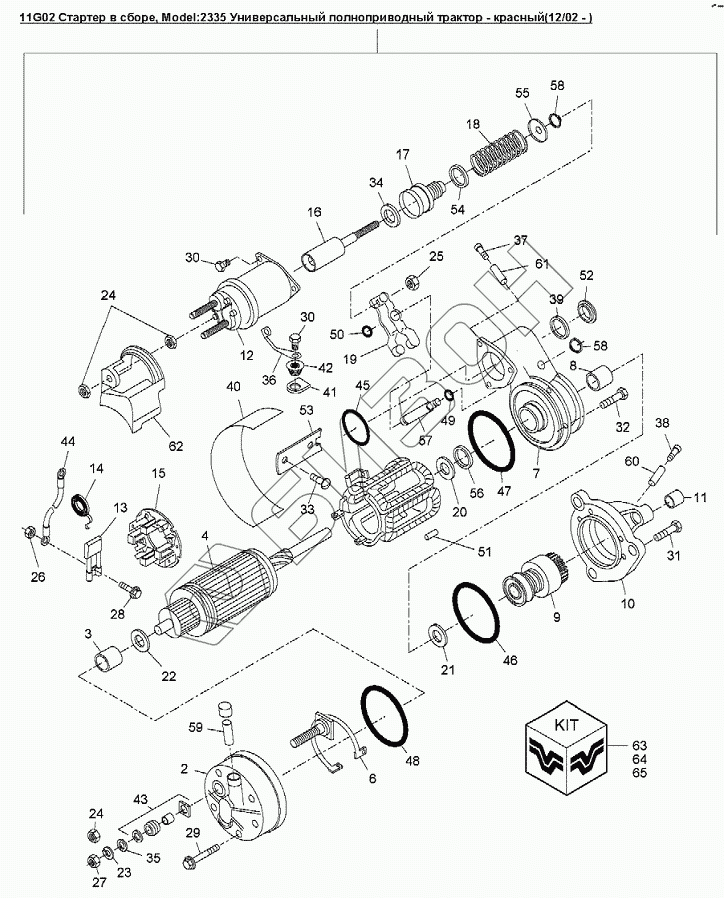

Графический каталог запасных частей к технике: Versatile серии 2000. 11G02 Стартер в сборе
1
2
3
4
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
58
59
60
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 86017818 | 86017818 | Катушка |
Загрузка ...
|
|
| 1 | 9706425 | Стартер 12В 42MT |
Загрузка ...
|
|
| 2 | 86017815 | Крышка стартера |
Загрузка ...
|
|
| 3 | 86017816 | ВТУЛКА СТАРТЕРА |
Загрузка ...
|
|
| 4 | 86017817 | Якорь стартера |
Загрузка ...
|
|
| 6 | 86017819 | Провод |
Загрузка ...
|
|
| 7 | 86017820 | Корпус рычага |
Загрузка ...
|
|
| 8 | 86017821 | ВТУЛКА СТАРТЕРА |
Загрузка ...
|
|
| 9 | 274737 | Бендикс |
Загрузка ...
|
|
| 10 | 86017823 | Корпус бендикса |
Загрузка ...
|
|
| 11 | 86017824 | ВТУЛКА СТАРТЕРА |
Загрузка ...
|
|
| 12 | 9802164 | Катушка стартера L4WD |
Загрузка ...
|
|
| 13 | 784032 | Щетка электрическая стартера мотора в сборе |
Загрузка ...
|
|
| 14 | 86017827 | Пружина щетки стартера |
Загрузка ...
|
|
| 15 | 86017828 | Пластина |
Загрузка ...
|
|
| 16 | 86017829 | Сердечник соленоида стартера |
Загрузка ...
|
|
| 17 | 86017830 | Чехол катушки стартера |
Загрузка ...
|
|
| 18 | 86017831 | Пружина штока катушки стартера |
Загрузка ...
|
|
| 19 | 86017832 | Рычаг бендикса стартера |
Загрузка ...
|
|
| 20 | 86017833 | Шайба |
Загрузка ...
|
|
| 21 | 86017834 | Шайба |
Загрузка ...
|
|
| 22 | 86017835 | Шайба упорная |
Загрузка ...
|
|
| 23 | 80679 | Шайба 0.5 PL |
Загрузка ...
|
|
| 24 | 86017837 | Гайка |
Загрузка ...
|
|
| 25 | 86017838 | Гайка |
Загрузка ...
|
|
| 26 | 86017839 | Гайка |
Загрузка ...
|
|
| 27 | 9638005 | Гайка |
Загрузка ...
|
|
| 28 | 86017841 | Винт |
Загрузка ...
|
|
| 29 | 86017842 | Болт и шайба |
Загрузка ...
|
|
| 30 | 86017843 | Болт и шайба |
Загрузка ...
|
|
| 31 | 86017844 | Болт |
Загрузка ...
|
|
| 32 | 86017845 | Болт |
Загрузка ...
|
|
| 33 | 86017846 | Винт |
Загрузка ...
|
|
| 34 | 86017847 | Шайба |
Загрузка ...
|
|
| 35 | 86017848 | Шайба |
Загрузка ...
|
|
| 36 | 86017849 | Соединитель |
Загрузка ...
|
|
| 37 | 86017850 | Крышка |
Загрузка ...
|
|
| 38 | 86017857 | Крышка масленки |
Загрузка ...
|
|
| 39 | 86017852 | Уплотнение |
Загрузка ...
|
|
| 40 | 86017853 | Изолятор |
Загрузка ...
|
|
| 41 | 86017854 | Изолятор |
Загрузка ...
|
|
| 42 | 86017855 | Изолятор |
Загрузка ...
|
|
| 43 | 86017856 | Изоляционный материал |
Загрузка ...
|
|
| 44 | 86017857 | Крышка масленки |
Загрузка ...
|
|
| 45 | 510185 | Уплотнительное кольцо |
Загрузка ...
|
|
| 46 | 86536464 | Уплотнительное кольцо |
Загрузка ...
|
|
| 47 | 274296 | Уплотнительное кольцо внут.диам.4.109dm толщина 0.139dm |
Загрузка ...
|
|
| 48 | 274336 | Уплотнительное кольцо внут.диам.4.747dm толщина 0.070dm |
Загрузка ...
|
|
| 49 | 49886 | Кольцо уплотнительное 0.239 IDX0.070 THK BU |
Загрузка ...
|
|
| 50 | 49856 | Уплотнительное кольцо, внут.диам.0.364dm толщина 0.070dm |
Загрузка ...
|
|
| 51 | 87336 | Штифт диам. 3/16dm длина 7/8dm |
Загрузка ...
|
|
| 52 | 86017865 | Пробка |
Загрузка ...
|
|
| 53 | 86017866 | Полюсный наконечник |
Загрузка ...
|
|
| 54 | 86017867 | Тарелка пружины |
Загрузка ...
|
|
| 55 | 86017868 | Тарелка пружины |
Загрузка ...
|
|
| 56 | 86017869 | Сальник |
Загрузка ...
|
|
| 57 | 86017870 | Ось |
Загрузка ...
|
|
| 58 | 86017871 | Стопорное кольцо |
Загрузка ...
|
|
| 59 | 86017874 | Фитиль масляный |
Загрузка ...
|
|
| 60 | 86017873 | Фитиль масляный |
Загрузка ...
|
|
| 61 | 86017874 | Фитиль масляный |
Загрузка ...
|
|
| 62 | 9802163 | Ось вилки |
Загрузка ...
|
|
| 63 | 86018014 | Набор - рычаг переключения передач |
Загрузка ...
|
|
| 64 | 86018015 | Набор - пакет с вкладышами |
Загрузка ...
|
|
| 65 | 86018016 | Набор - пакет с щетками |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
