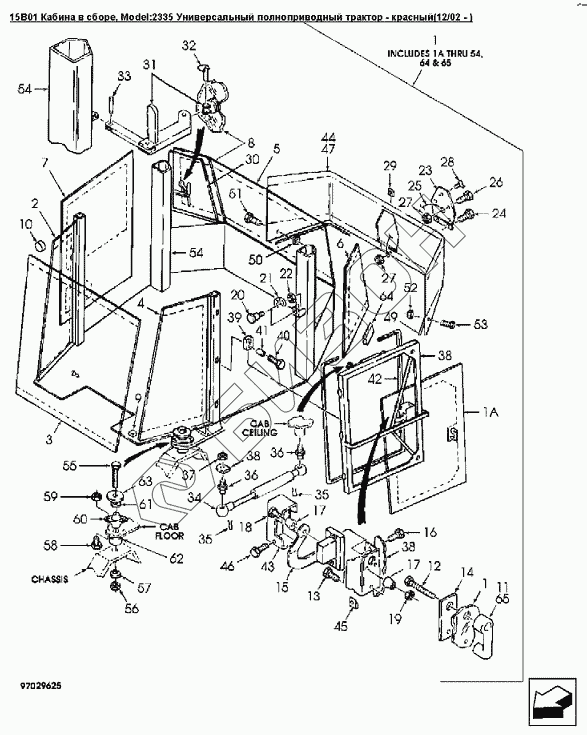

Графический каталог запасных частей к технике: Versatile серии 2000. 15B01 Кабина в сборе
1
1
1A
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
25
26
27
27
28
29
30
31
32
33
34
35
35
36
36
37
38
38
38
39
40
41
42
42
42
43
44
45
46
47
49
50
51
52
53
55
56
57
58
59
60
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86025487 | Рама кабины |
Загрузка ...
|
|
| 1A | 9706581 | Стекло дверное |
Загрузка ...
|
|
| 2 | 9706582 | Стекло переднее правое |
Загрузка ...
|
|
| 3 | 9706583 | Стекло переднее центральное |
Загрузка ...
|
|
| 4 | 9706584 | Стекло переднее левое |
Загрузка ...
|
|
| 5 | 9706585 | Стекло заднее центральное |
Загрузка ...
|
|
| 6 | 9706586 | Стекло заднее левое |
Загрузка ...
|
|
| 7 | 9706588 | Стекло боковое правое центральное |
Загрузка ...
|
|
| 8 | 9706587 | Стекло заднее правое |
Загрузка ...
|
|
| 10 | 86001112 | Уплотнительная прокладка стекла |
Загрузка ...
|
|
| 11 | 9707331 | Ручка двери кабины, L4WD |
Загрузка ...
|
|
| 12 | 87404 | Болт G5 1/4dm-20x2dm |
Загрузка ...
|
|
| 13 | 43117 | Болт M6x1.0x30.0 Cl 8.8 |
Загрузка ...
|
|
| 14 | 86001367 | Прокладка дверной ручки |
Загрузка ...
|
|
| 15 | 9707364 | Затвор L4wd |
Загрузка ...
|
|
| 16 | 86511975 | Крепежный винт с плоской головкой 0.25 X 0.75 |
Загрузка ...
|
|
| 17 | 9707332 | Кнопка dmрешетка + капотdm |
Загрузка ...
|
|
| 18 | 86511915 | Крепежный винт с плоскоконической головкой #8 X 1. |
Загрузка ...
|
|
| 19 | 87653 | Гайка №8 Nc Gr-5 Pl |
Загрузка ...
|
|
| 20 | 9706808 | Болт фиксирующий дверного замка |
Загрузка ...
|
|
| 21 | 9707333 | Кожух отбойника |
Загрузка ...
|
|
| 22 | 50211 | Гайка 7/16dm-14 |
Загрузка ...
|
|
| 23 | 9707317 | Крышка задней панели |
Загрузка ...
|
|
| 25 | 9707312 | Трос L=190 мм |
Загрузка ...
|
|
| 26 | 9804255 | Болт M6x16 Cl-8.8 Pl |
Загрузка ...
|
|
| 27 | 86514335 | Контргайка с нейлоновой вставкой M6 класс 10 PL |
Загрузка ...
|
|
| 28 | 86502338 | Шпилька ловушки фильтра |
Загрузка ...
|
|
| 29 | 86001366 | Контейнер под гайку |
Загрузка ...
|
|
| 30 | 9703556 | Уплотнение оконного стекла, резина |
Загрузка ...
|
|
| 31 | 9707336 | Шарнир |
Загрузка ...
|
|
| 32 | 86050033 | Шплинт оконного запора 3/16X1.4 PL |
Загрузка ...
|
|
| 33 | 9780063 | Штифт 5х16мм |
Загрузка ...
|
|
| 34 | 9706806 | Пружина дверная пневматическая |
Загрузка ...
|
|
| 35 | 9707338 | Фиксатор |
Загрузка ...
|
|
| 36 | 9706807 | Шаровой палец 13 диам.xM8 |
Загрузка ...
|
|
| 37 | 86505868 | Гайка шестигранная USR M 8 PL |
Загрузка ...
|
|
| 38 | 9706625 | Дверь кабины, HHP-L4wd |
Загрузка ...
|
|
| 39 | 9703554 | Шарнир |
Загрузка ...
|
|
| 40 | 86511442 | Болт шестигранный FLG USR M 6x20 PL |
Загрузка ...
|
|
| 41 | V32685 | Втулка диам.внутр.0.32 наруж. 0.44 длина 0.44dm |
Загрузка ...
|
|
| 42 | 86034626 | Уплотнение двери по периметру |
Загрузка ...
|
|
| 42 | 9703557 | Дверное уплотнение, L4WD |
Загрузка ...
|
|
| 43 | 9706607 | Корпус замка двери |
Загрузка ...
|
|
| 44 | 86050353 | Виниловая прокладка, длина 600 мм |
Загрузка ...
|
|
| 45 | 86001078 | Гайка J специального типа |
Загрузка ...
|
|
| 46 | 9673088 | Винт PHIL HD M4.2x1.4BL |
Загрузка ...
|
|
| 47 | 86027829 | Задняя панель кабины |
Загрузка ...
|
|
| 49 | 86001103 | Уплотнение левой задней панели |
Загрузка ...
|
|
| 50 | 104409 | Гайка M10 x 1.5 |
Загрузка ...
|
|
| 51 | 9804261 | Болт M10x1.50x25 Cl-8.8 |
Загрузка ...
|
|
| 52 | 86050279 | Гайка шестигранная M10 класс 10 PL |
Загрузка ...
|
|
| 53 | V104137 | Болт М10х25 |
Загрузка ...
|
|
| 55 | V55822 | Болт 3/4-10unc x5.50dm |
Загрузка ...
|
|
| 56 | V30907 | Контргайка 0.75nc GR10 PL |
Загрузка ...
|
|
| 57 | 86000270 | Шайба специальная |
Загрузка ...
|
|
| 58 | 274257 | Винт с гексагональной головкой с фланцами M12 x 1. |
Загрузка ...
|
|
| 59 | 43436 | Гайка M12 Usr Pl |
Загрузка ...
|
|
| 60 | 86013059 | Узел кабины крепежный |
Загрузка ...
|
|
| 61 | 86503612 | Шайба 21.00X37.00X3.00 HDN |
Загрузка ...
|
|
| 62 | 86050239 | Клинообразное уплотнение o 21 пылезащитной заглушк |
Загрузка ...
|
|
| 63 | 9824259 | Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь |
Загрузка ...
|
|
| 64 | 86001478 | Резиновая накладка для стекол |
Загрузка ...
|
|
| 65 | 86502201 | Ключ |
Загрузка ...
|
|
| 86500364 | 86500364 | Гайка с нейлоновой вставкой SPL |
Загрузка ...
|
|
| 9701922 | 9701922 | Отбойник |
Загрузка ...
|
|
| 9706881 | 9706881 | Уплотнение задней панели кабины, длина 570мм |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
