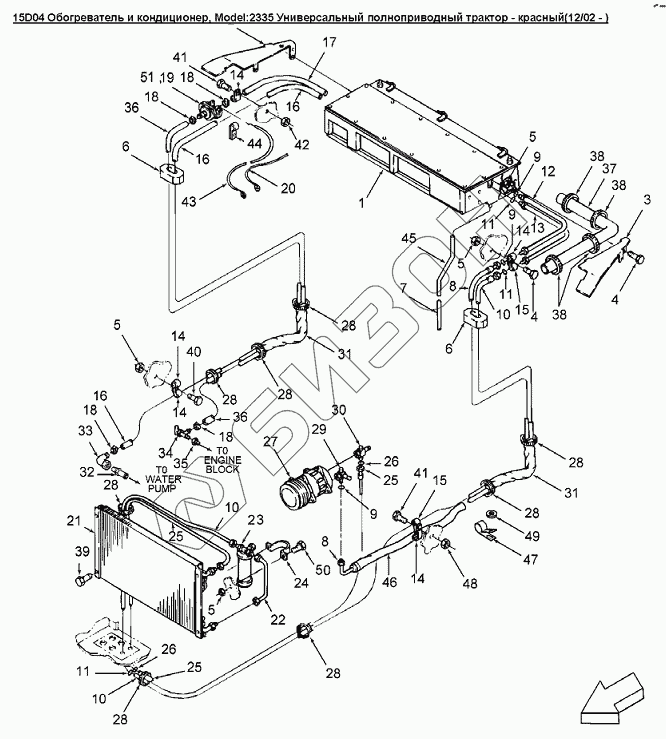

Графический каталог запасных частей к технике: Versatile серии 2000. 15D04 Обогреватель и кондиционер
1
2
3
4
4
5
5
5
5
6
6
7
8
8
9
9
9
10
10
10
11
11
11
12
13
14
14
14
14
14
15
15
16
16
16
17
18
18
18
18
19
20
21
22
23
24
25
25
25
26
26
27
28
28
28
28
28
28
28
28
29
30
31
31
32
33
34
35
36
36
36
36
37
38
38
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | NS | Левая боковина в сборе |
Загрузка ...
|
|
| 2 | 86000745 | Вкладыш задний правый |
Загрузка ...
|
|
| 3 | 86000744 | Вкладыш задний левый |
Загрузка ...
|
|
| 4 | 9804258 | Болт M8x20 Cl-8.8 |
Загрузка ...
|
|
| 5 | 86505868 | Гайка шестигранная USR M 8 PL |
Загрузка ...
|
|
| 6 | 9707354 | Уплотнение рукавов кондиционера |
Загрузка ...
|
|
| 7 | 86000943 | Дренажная трубка |
Загрузка ...
|
|
| 8 | 86011398 | Шланг АС 5/8 X 4840 J2064D |
Загрузка ...
|
|
| 9 | 86031255 | Уплотнительное кольцо, внут.диам.0.551dm |
Загрузка ...
|
|
| 10 | 86030071 | Трубка кондиционера 5/16 X 4665 J2064C |
Загрузка ...
|
|
| 11 | 9827060 | Кольцо уплотнительное 301IDx.070THK |
Загрузка ...
|
|
| 12 | 86013087 | Медные трубки 1/2 |
Загрузка ...
|
|
| 13 | 86013086 | Медные трубки 1/4 |
Загрузка ...
|
|
| 14 | V86529 | Хомут 1.00dm |
Загрузка ...
|
|
| 15 | V33721 | Хомут 7/8dm |
Загрузка ...
|
|
| 16 | 86011880 | Шланг высокого давления 5/8 X 5300 |
Загрузка ...
|
|
| 17 | 9790676 | Рукав 0.625 |
Загрузка ...
|
|
| 18 | 9706921 | Хомут 1/2dm-1.375dm |
Загрузка ...
|
|
| 19 | 86013101 | Водяной клапан |
Загрузка ...
|
|
| 20 | 86013810 | Кабель отопителя |
Загрузка ...
|
|
| 21 | 86029822 | Конденсор |
Загрузка ...
|
|
| 22 | 86030073 | Трубка кондиционера 5/16x5200 J2064C |
Загрузка ...
|
|
| 23 | 9705765 | Ресивер кондиционера |
Загрузка ...
|
|
| 24 | 71690 | Крепежная скоба |
Загрузка ...
|
|
| 25 | 86030072 | Трубка кондиционера 13/32x4000 J2064C |
Загрузка ...
|
|
| 26 | 9827058 | Уплотнительное кольцо зеленое 70-Duro ID-0.42in |
Загрузка ...
|
|
| 27 | 9705764 | Компрессор системы кондиционирования |
Загрузка ...
|
|
| 28 | 2747 | Накладка соединительная, нейлоновая, регулируемая |
Загрузка ...
|
|
| 29 | 9707391 | Фитинг компрессора №10 |
Загрузка ...
|
|
| 30 | 9707390 | Фитинг №8 |
Загрузка ...
|
|
| 31 | 9707360 | Защитный рукав, ширина 92мм, длина 700мм, нейлон |
Загрузка ...
|
|
| 32 | 86010532 | Шланговое соединение 5/8x1/2NPT |
Загрузка ...
|
|
| 33 | 14602 | Фитинг 1/2dm NPT |
Загрузка ...
|
|
| 34 | 83961305 | Кран отопителя |
Загрузка ...
|
|
| 35 | 88088 | Адаптер 1/2MNPFTx3/8SWFNPSM |
Загрузка ...
|
|
| 36 | 86013885 | Шланг высокого давления 5/8 X 4200 |
Загрузка ...
|
|
| 36 | 86018785 | Трубка |
Загрузка ...
|
|
| 37 | 86001145 | Изолирующая медная труба |
Загрузка ...
|
|
| 38 | 263117 | Соединительный трос, нейлон |
Загрузка ...
|
|
| 39 | 51026 | Болт M8x12 Cl-8.8 |
Загрузка ...
|
|
| 40 | 9804261 | Болт M10x1.50x25 Cl-8.8 |
Загрузка ...
|
|
| 41 | 9804261 | Болт M10x1.50x25 Cl-8.8 |
Загрузка ...
|
|
| 42 | 104409 | Гайка M10 x 1.5 |
Загрузка ...
|
|
| 43 | 86019369 | Кабель управления |
Загрузка ...
|
|
| 44 | 86000156 | Пружинный зажим |
Загрузка ...
|
|
| 45 | 86001604 | Трубка дренажная резиновая Duro-65 |
Загрузка ...
|
|
| 46 | 86012470 | Изолирующая трубка, длина 44,0 |
Загрузка ...
|
|
| 47 | V86490 | Хомут 1.50dm |
Загрузка ...
|
|
| 48 | 43435 | Гайка M10 Usr Pl |
Загрузка ...
|
|
| 49 | 86511323 | Шайба 10.77X20.00X2.00 PL |
Загрузка ...
|
|
| 50 | 86511841 | Болт M8x16, 8.8 |
Загрузка ...
|
|
| 51 | 86020394 | Крепежное приспособление 0.173 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
