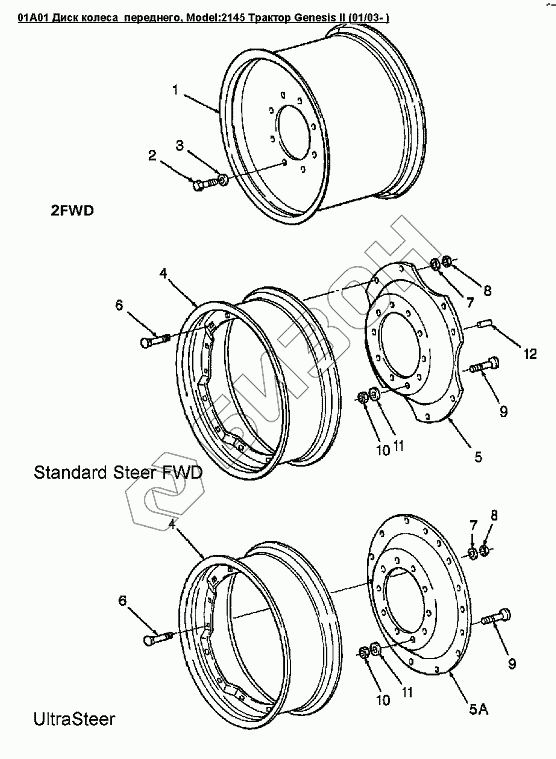

Графический каталог запасных частей к технике: Versatile серии GENESIS. 01A01 Диск колеса переднего
1
1
1
1
1
1
1
2
2
2
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5A
6
6
7
7
7
7
8
8
8
8
9
9
10
10
11
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86029101 | Диск колеса, A-MAJ-34 x W15 Титан |
Загрузка ...
|
|
| 1 | 86029541 | Диск передний 16.1 x 14C |
Загрузка ...
|
|
| 1 | 86029567 | Диск колеса в сборе 16 x W11C |
Загрузка ...
|
|
| 1 | 86029568 | Диск колеса в сборе 54 x W12 Lhb |
Загрузка ...
|
|
| 2 | 13542 | Болт 9/16dmx1-1/8dm |
Загрузка ...
|
|
| 2 | 280726 | Болт 0.56dmUNFx1.75GR8 PL |
Загрузка ...
|
|
| 3 | 262833 | Шайба 0.59x1.313x0.250 PI, сталь |
Загрузка ...
|
|
| 4 | 86028796 | Диск колеса 28dm x W15L - 0.531HLS |
Загрузка ...
|
|
| 4 | 86028797 | Диск колеса 30dm х Dww13 |
Загрузка ...
|
|
| 4 | 86029049 | Диск колеса 28dm x WH12, Титан |
Загрузка ...
|
|
| 4 | 86029051 | Диск колеса 38dm x 10dm, Титан |
Загрузка ...
|
|
| 4 | 86029052 | Диск колеса 30dm х Dww15 |
Загрузка ...
|
|
| 4 | 86029053 | Диск колеса 34dm x W10 |
Загрузка ...
|
|
| 4 | 86029054 | Диск колеса 34dm x W13 |
Загрузка ...
|
|
| 4 | 86029055 | Диск колеса WA - MAJ 28xWI8L Титан |
Загрузка ...
|
|
| 4 | 86029154 | Диск колеса 34dm x 15dm, Титан |
Загрузка ...
|
|
| 5 | 86028792 | Диск 34dm Титан |
Загрузка ...
|
|
| 5 | 86028793 | Диск 38dm Титан |
Загрузка ...
|
|
| 5A | 86028794 | Диск 28dm/30dm Титан |
Загрузка ...
|
|
| 6 | 9845488 | Болт RDHD SQ NK M16X2.0 PL |
Загрузка ...
|
|
| 7 | 394631 | Шайба 17.00X34.00X4.00 HDN |
Загрузка ...
|
|
| 7 | 394631 | Шайба 17.00X34.00X4.00 HDN |
Загрузка ...
|
|
| 8 | 392530 | Гайка шестигранная M16 CLASS 10 PL |
Загрузка ...
|
|
| 8 | 392530 | Гайка шестигранная M16 CLASS 10 PL |
Загрузка ...
|
|
| 9 | 86027228 | Палец передней ступицы |
Загрузка ...
|
|
| 10 | 86030501 | Гайка шестигранная HVY M22X1.5 класс 10PL |
Загрузка ...
|
|
| 11 | 9845587 | Шайба 23.8X44.5X6.4 PL HDN |
Загрузка ...
|
|
| 12 | 86024173 | Штифт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
