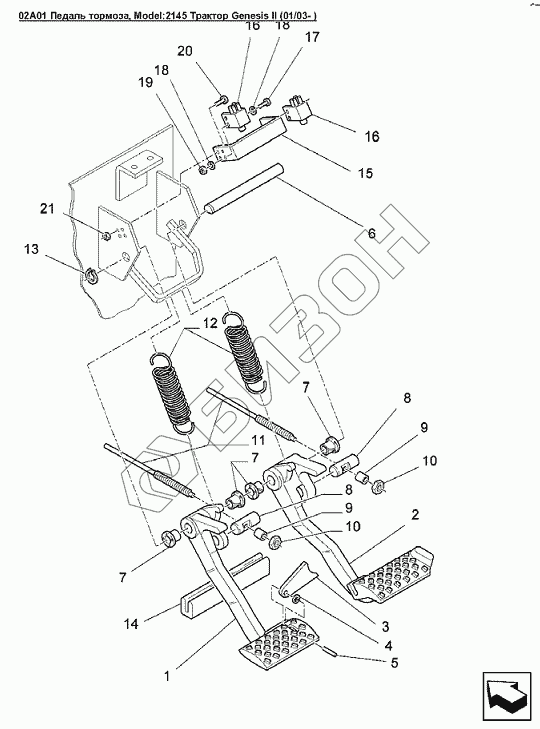

Графический каталог запасных частей к технике: Versatile серии GENESIS. 02A01 Педаль тормоза
1
2
3
4
5
6
7
7
7
8
8
9
9
10
10
11
12
13
14
15
16
16
17
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9821952 | Педаль тормоза левая |
Загрузка ...
|
|
| 2 | 9821957 | Педаль тормоза правая |
Загрузка ...
|
|
| 3 | 9861020 | Фиксатор Genesis |
Загрузка ...
|
|
| 4 | 65248 | Шайба |
Загрузка ...
|
|
| 5 | 87334 | Ось 1/4х1-1/4 |
Загрузка ...
|
|
| 6 | 9828792 | Ось |
Загрузка ...
|
|
| 7 | 86500301 | Втулка диам.внутр.16 длина 16мм |
Загрузка ...
|
|
| 8 | 86500297 | Фиксатор |
Загрузка ...
|
|
| 9 | 86500296 | Втулка |
Загрузка ...
|
|
| 10 | 280136 | Гайка G8, 3/8dm-16 |
Загрузка ...
|
|
| 11 | 86500300 | Тяга педали тормоза |
Загрузка ...
|
|
| 12 | 86500298 | Пружина возвращателя педали |
Загрузка ...
|
|
| 13 | 300625 | Стопорное кольцо диам.М16 |
Загрузка ...
|
|
| 14 | 86500299 | Отбойник, длина 4.5dm |
Загрузка ...
|
|
| 15 | 9829525 | Кронштейн переключателя |
Загрузка ...
|
|
| 16 | 9846855 | Переключатель - шток NO/NC педали тормоз/сцепление |
Загрузка ...
|
|
| 17 | 87758 | Болт M8x1.00PL |
Загрузка ...
|
|
| 18 | 86502684 | Шайба 0.170x0.375x0.032PL |
Загрузка ...
|
|
| 19 | 86511449 | Контргайка №8-32 |
Загрузка ...
|
|
| 20 | 88146 | Болт G8, 1/4dm-20х7/8dm |
Загрузка ...
|
|
| 21 | 84060 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
