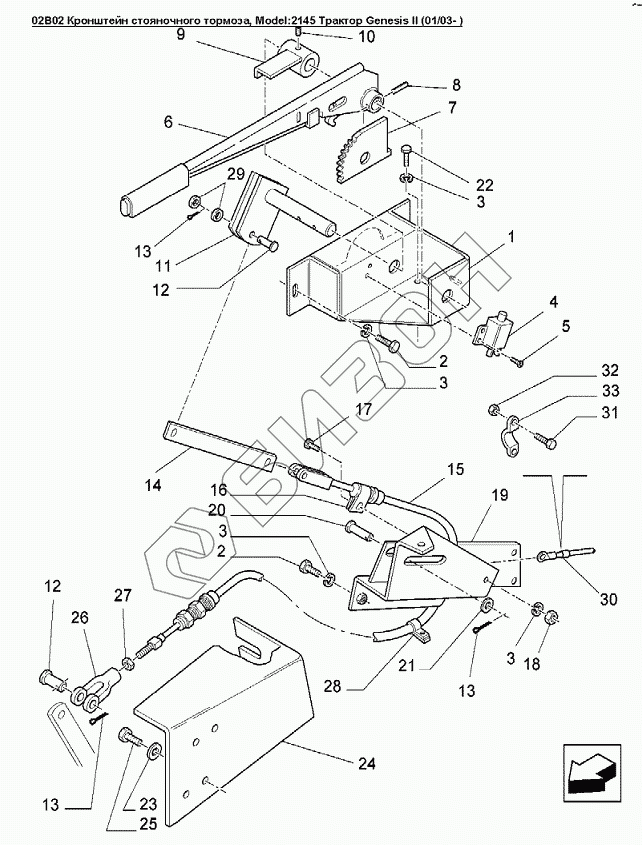

Графический каталог запасных частей к технике: Versatile серии GENESIS. 02B02 Кронштейн стояночного тормоза
1
2
2
3
3
3
3
4
5
6
7
8
9
10
11
12
12
13
13
13
14
15
16
17
18
19
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86501627 | Кронштейн |
Загрузка ...
|
|
| 2 | 120103 | Болт M8x1.25x16 Cl-8.8 |
Загрузка ...
|
|
| 3 | 80681 | Шайба 0.31PL |
Загрузка ...
|
|
| 4 | 86512116 | Шток выключателя |
Загрузка ...
|
|
| 5 | 321803 | Болт M4x0.70x10 |
Загрузка ...
|
|
| 6 | REF | Рычаг стояночного тормоза в сборе |
Загрузка ...
|
|
| 7 | 86502785 | Рычажные зубья |
Загрузка ...
|
|
| 8 | 86025561 | Винтовая пружина 6.18 внешн. диам., 30 длина |
Загрузка ...
|
|
| 9 | 86501630 | Наличник |
Загрузка ...
|
|
| 10 | 300479 | Болт М8х25 |
Загрузка ...
|
|
| 11 | 86501450 | Ось |
Загрузка ...
|
|
| 12 | 200731 | Палец 5/16dmx31/32dm PL |
Загрузка ...
|
|
| 13 | 280250 | Шплинт |
Загрузка ...
|
|
| 14 | 86501448 | Рейка |
Загрузка ...
|
|
| 15 | 86502787 | Трос стояночного тормоза, Genesis |
Загрузка ...
|
|
| 16 | 261492 | Хомут 0.50 |
Загрузка ...
|
|
| 17 | 120104 | Болт M8х20 8.8Plt |
Загрузка ...
|
|
| 18 | 9706690 | Гайка M8x1.25 |
Загрузка ...
|
|
| 19 | 86010984 | Кронштейн |
Загрузка ...
|
|
| 20 | 353216 | Палец 8x45 |
Загрузка ...
|
|
| 20 | 517797 | Палец 0.30х1.45 |
Загрузка ...
|
|
| 21 | 80664 | Шайба 0.375x0.875x0.083 Pl |
Загрузка ...
|
|
| 22 | 570821 | Болт 5/16dmх3/4dm |
Загрузка ...
|
|
| 23 | 140045 | Шайба стопорная BV M10 PL |
Загрузка ...
|
|
| 24 | 86506226 | Кронштейн |
Загрузка ...
|
|
| 25 | 43139 | Болт CL8.8, M10 x 1.5 x 25 |
Загрузка ...
|
|
| 26 | 9707600 | Вилка тяги тормоза |
Загрузка ...
|
|
| 27 | 87307 | Гайка 5/16 Pl |
Загрузка ...
|
|
| 28 | 134577 | Хомут 5/8dm |
Загрузка ...
|
|
| 29 | 80664 | Шайба 0.375x0.875x0.083 Pl |
Загрузка ...
|
|
| 30 | 86010988 | Трос пневматических тормозов |
Загрузка ...
|
|
| 31 | 86511922 | Болт G2 №10-24х3/4dm |
Загрузка ...
|
|
| 32 | 523310 | Гайка №10 |
Загрузка ...
|
|
| 33 | 265767 | Фиксатор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
