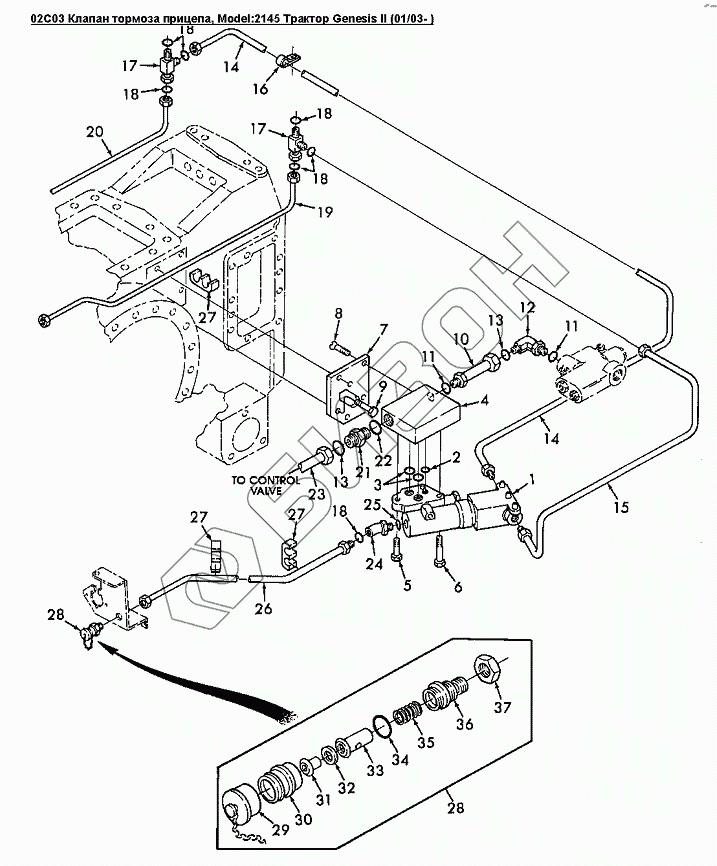

Графический каталог запасных частей к технике: Versatile серии GENESIS. 02C03 Клапан тормоза прицепа
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
14
14
15
16
17
17
18
18
18
18
18
19
20
21
22
23
23
23
24
26
27
27
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9821380 | Клапан тормозной системы прицепа |
Загрузка ...
|
|
| 2 | 86508500 | Уплотнение |
Загрузка ...
|
|
| 3 | 86508501 | Уплотнительное кольцо |
Загрузка ...
|
|
| 4 | 86504020 | Клапанная коробка тормозной системы прицепа |
Загрузка ...
|
|
| 5 | 43129 | Болт M8x1.25x40 Cl-8.8 |
Загрузка ...
|
|
| 6 | 43133 | Болт M8x1.25x80 Cl-8.8 |
Загрузка ...
|
|
| 7 | 86504255 | Крышка |
Загрузка ...
|
|
| 8 | 412710 | Болт M6x20 |
Загрузка ...
|
|
| 9 | 120104 | Болт M8х20 8.8Plt |
Загрузка ...
|
|
| 10 | 86508100 | Адаптер в сборе 1 1/16ORB |
Загрузка ...
|
|
| 11 | 167266 | Кольцо уплотнительное вн. O 0.924xтолщина 0.116 |
Загрузка ...
|
|
| 12 | 9824540 | Фитинг 90, 1-5/16orb 1-7/16ofs |
Загрузка ...
|
|
| 13 | 9824050 | Кольцо уплотнительное 0.926 IDX0.070 THK BU |
Загрузка ...
|
|
| 14 | 86504069 | Трубка тормозной системы правая |
Загрузка ...
|
|
| 15 | 86504068 | Трубка тормозной системы прицепа |
Загрузка ...
|
|
| 16 | 272535 | Хомут 0.25 |
Загрузка ...
|
|
| 17 | 9843615 | Тройник 11/16orfsx11/16orb |
Загрузка ...
|
|
| 18 | 9993141 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA |
Загрузка ...
|
|
| 19 | 9843686 | Трубка тормозной системы, правая |
Загрузка ...
|
|
| 20 | 9843687 | Трубка тормозной системы, левая |
Загрузка ...
|
|
| 21 | 9840329 | Штуцер 1 7/16ORFSx1 1/16ORB |
Загрузка ...
|
|
| 22 | 167266 | Кольцо уплотнительное вн. O 0.924xтолщина 0.116 |
Загрузка ...
|
|
| 23 | 86504075 | Трубка, от насоса до потребителей |
Загрузка ...
|
|
| 23 | 9821365 | Трубка в сборе |
Загрузка ...
|
|
| 24 | 86504155 | Фитинг 45°, M18ORBx13/16OFS |
Загрузка ...
|
|
| 26 | 86011383 | Трубка тормозной системы прицепа |
Загрузка ...
|
|
| 27 | 9628496 | Фиксатор 0.36dm |
Загрузка ...
|
|
| 28 | 9823733 | Муфта гидравлическая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
