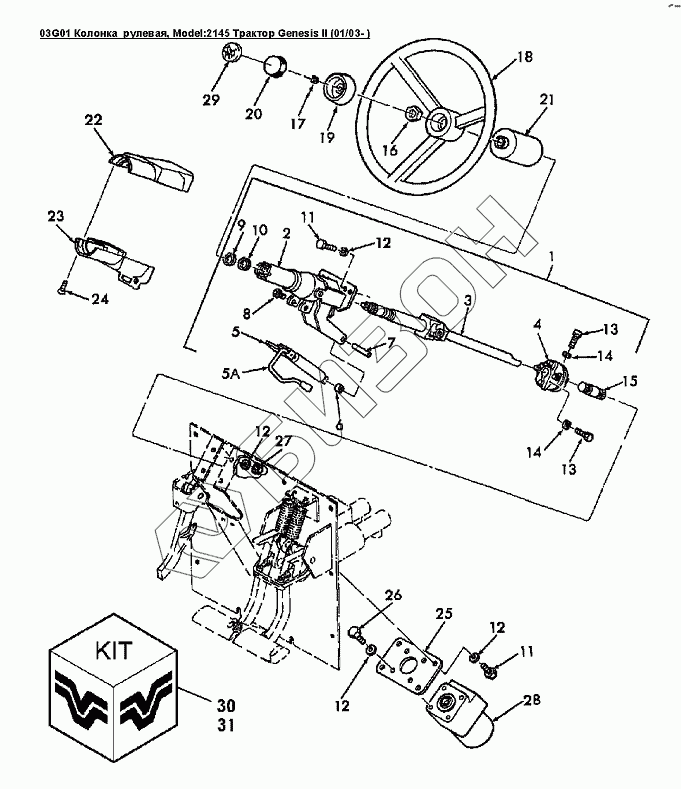

Графический каталог запасных частей к технике: Versatile серии GENESIS. 03G01 Колонка рулевая
1
2
3
4
5
5A
6
11
11
12
12
12
12
14
14
15
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9821707 | Рулевая колонка в сборе Genesis |
Загрузка ...
|
|
| 2 | 86502833 | Корпус в сборе |
Загрузка ...
|
|
| 3 | 86502832 | Вал рулевой |
Загрузка ...
|
|
| 4 | 86502836 | Фланец |
Загрузка ...
|
|
| 5 | 86502831 | Упор колонки рулевой пневматический |
Загрузка ...
|
|
| 5A | 86020096 | Детали рычага |
Загрузка ...
|
|
| 6 | AR | Кольцо |
Загрузка ...
|
|
| 11 | 9846677 | Болт M10x1.50x25 Cl-10.9 |
Загрузка ...
|
|
| 12 | 9790712 | Шайба диам.внутр.0.406 наруж.0.687 толщина 0.60dm Hdn, сталь |
Загрузка ...
|
|
| 14 | 80680 | Шайба 0.375dm, Pl |
Загрузка ...
|
|
| 15 | 86507839 | Адаптер рулевой колонки |
Загрузка ...
|
|
| 18 | 9821708 | Колесо рулевое |
Загрузка ...
|
|
| 19 | 9821709 | Головка |
Загрузка ...
|
|
| 20 | 86504533 | Крышка |
Загрузка ...
|
|
| 21 | 9828837 | Крышка телескопа |
Загрузка ...
|
|
| 22 | 9823775 | Верхняя крышка рулевой колонки |
Загрузка ...
|
|
| 23 | 9828793 | Нижняя крышка рулевой колонки |
Загрузка ...
|
|
| 24 | 281076 | Болт М6х5/8dm |
Загрузка ...
|
|
| 25 | 9861030 | Фланец |
Загрузка ...
|
|
| 26 | 9846677 | Болт M10x1.50x25 Cl-10.9 |
Загрузка ...
|
|
| 27 | 100016 | Гайка M10 x 1.5 |
Загрузка ...
|
|
| 28 | REF | Рычаг стояночного тормоза в сборе |
Загрузка ...
|
|
| 29 | 86027519 | Кнопка звукового сигнала с логотипом BVI |
Загрузка ...
|
|
| 30 | 86502838 | Рулевая колонка |
Загрузка ...
|
|
| 31 | 86019977 | Крепежные детали |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
