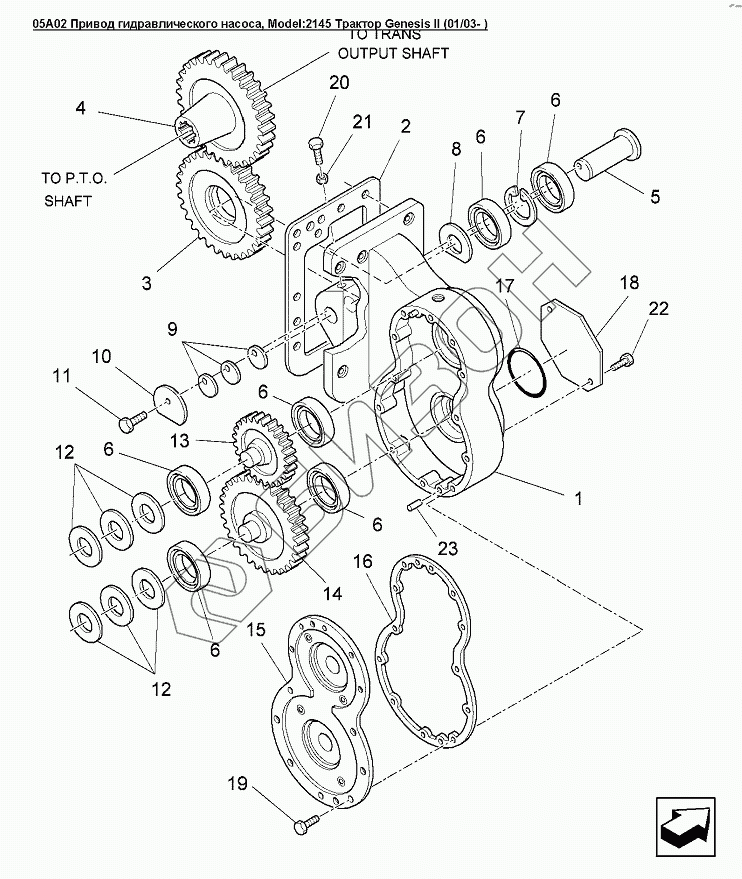

Графический каталог запасных частей к технике: Versatile серии GENESIS. 05A02 Привод гидравлического насоса
1
2
3
4
5
6
6
6
6
6
6
7
8
9
9
9
9
9
10
11
12
12
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9840437 | Корпус насоса |
Загрузка ...
|
|
| 2 | 9821191 | Уплотнение |
Загрузка ...
|
|
| 3 | 9821172 | Колесо зубчатое промежуточное |
Загрузка ...
|
|
| 4 | 9840430 | Шестерня привода насоса, 47 зубьев |
Загрузка ...
|
|
| 5 | 9821173 | Ось промежуточного зубчатого колеса |
Загрузка ...
|
|
| 6 | 321206 | Подшипник диам.внут. 41.28 наруж. 73.43 толщина 19.56мм |
Загрузка ...
|
|
| 7 | 717698 | Стопорное кольцо |
Загрузка ...
|
|
| 8 | 9821174 | Шайба 41.50x66.00x4.670 HDN |
Загрузка ...
|
|
| 9 | 9821184 | Шайба 0.002 |
Загрузка ...
|
|
| 9 | 9821185 | Шайба 0.003 |
Загрузка ...
|
|
| 9 | 9821187 | Шайба 0.0010 |
Загрузка ...
|
|
| 10 | 9821175 | Шайба |
Загрузка ...
|
|
| 11 | 9706687 | Болт шестигранный M12 X 30 8.8PL |
Загрузка ...
|
|
| 12 | 644318 | Шайба 0.002dm |
Загрузка ...
|
|
| 12 | 644320 | Шайба 0.010dm |
Загрузка ...
|
|
| 12 | 644319 | Шайба 0.003dm |
Загрузка ...
|
|
| 13 | 86505882 | Шестерня ведомая шестеренчатого насоса |
Загрузка ...
|
|
| 14 | 86505883 | Колесо зубчатое |
Загрузка ...
|
|
| 15 | 9823480 | Крышка |
Загрузка ...
|
|
| 16 | 9823482 | Уплотнение крышки насоса |
Загрузка ...
|
|
| 17 | 9823544 | Кольцо уплотнительное 4.237 IDX0.103 THK BUNA |
Загрузка ...
|
|
| 18 | 90390 | Крышка |
Загрузка ...
|
|
| 19 | 43139 | Болт CL8.8, M10 x 1.5 x 25 |
Загрузка ...
|
|
| 20 | 120073 | Болт M10x1.50x80 Cl-8.8 Pl |
Загрузка ...
|
|
| 21 | 100016 | Гайка M10 x 1.5 |
Загрузка ...
|
|
| 22 | 43151 | Болт M12x1.75x20 Cl-8.8 |
Загрузка ...
|
|
| 23 | 81842 | Штифт 3/8x1.00 |
Загрузка ...
|
