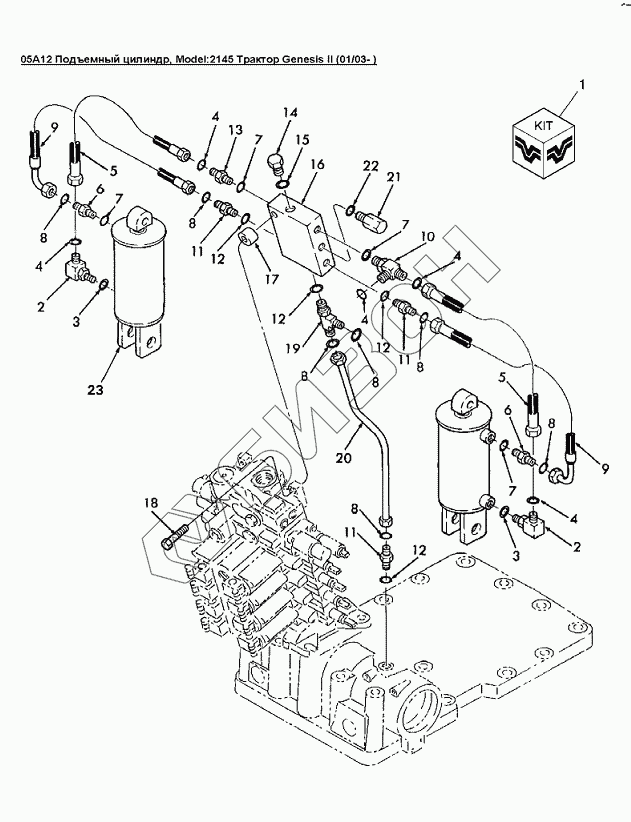

Графический каталог запасных частей к технике: Versatile серии GENESIS. 05A12 Подъемный цилиндр
1
2
2
3
3
4
4
4
4
4
5
5
6
6
7
7
7
7
8
8
8
8
8
8
8
9
9
9
9
10
11
11
11
12
12
12
12
13
14
15
16
17
18
19
20
20
20
20
20
21
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86508168 | Уплотнение |
Загрузка ...
|
|
| 2 | 9992307 | Фитинг 90, 3/4orbx13/16ofs |
Загрузка ...
|
|
| 3 | 128825 | Кольцо уплотнительное 0.644 IDX0.087 THK BUNA |
Загрузка ...
|
|
| 4 | 9992298 | Кольцо уплотнительное 0.489 IDX0.070 THK BUNA |
Загрузка ...
|
|
| 5 | 9821381 | Рукав 12.7х1010мм 100R2 |
Загрузка ...
|
|
| 6 | 9626421 | Штуцер 11/16orfs 3/4orb |
Загрузка ...
|
|
| 7 | 128825 | Кольцо уплотнительное 0.644 IDX0.087 THK BUNA |
Загрузка ...
|
|
| 8 | 9993141 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA |
Загрузка ...
|
|
| 9 | 86509919 | Рукав 9.3х800мм 100R1 |
Загрузка ...
|
|
| 9 | 9847193 | Рукав 3/4x712 100R1 |
Загрузка ...
|
|
| 10 | 9840560 | Тройник Orb-3/4O x Ofs-13/16, латунь |
Загрузка ...
|
|
| 11 | 9993143 | Штуцер 11/16orfs 9/16orb |
Загрузка ...
|
|
| 12 | 9617873 | Кольцо уплотнительное 9/16 IDX11/16 THK NITRI |
Загрузка ...
|
|
| 13 | 9992305 | Штуцер 1-3/6orfsx3/4orb |
Загрузка ...
|
|
| 14 | 214389 | Пробка 7/8, 3/4dm 16unf-2A |
Загрузка ...
|
|
| 15 | 128825 | Кольцо уплотнительное 0.644 IDX0.087 THK BUNA |
Загрузка ...
|
|
| 16 | 86507188 | Перепускной клапан основной гидросистемы |
Загрузка ...
|
|
| 17 | 29635 | Кольцо диам.наруж. 1.00 внутр.0.41 толщина 0.63 |
Загрузка ...
|
|
| 18 | 120073 | Болт M10x1.50x80 Cl-8.8 Pl |
Загрузка ...
|
|
| 19 | 9625123 | Тройник |
Загрузка ...
|
|
| 20 | 86501288 | Трубка гидравлическая |
Загрузка ...
|
|
| 20 | 86502193 | Трубка гидравлическая |
Загрузка ...
|
|
| 20 | 86502194 | Трубка гидравлическая |
Загрузка ...
|
|
| 21 | 86502190 | Штуцер |
Загрузка ...
|
|
| 23 | REF | Рычаг стояночного тормоза в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
