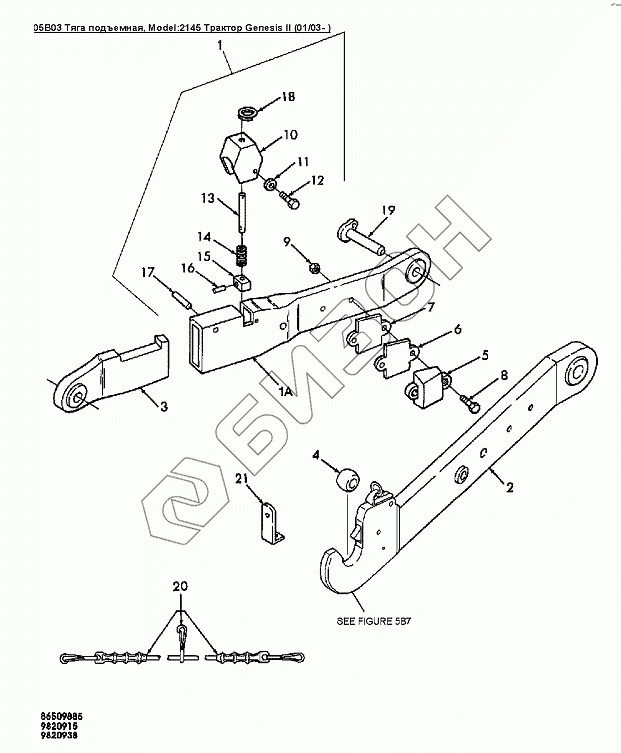

Графический каталог запасных частей к технике: Versatile серии GENESIS. 05B03 Тяга подъемная
1
1
1
1
1
1
1
1A
1A
1A
2
2
2
3
3
3
3
3
3
3
4
5
6
7
8
8
8
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86016942 | Тяга левая в сборе Naso |
Загрузка ...
|
|
| 1 | 86016943 | Тяга правая в сборе Naso |
Загрузка ...
|
|
| 1 | 86032584 | Тяга левая в сборе Naso |
Загрузка ...
|
|
| 1 | 86032585 | Тяга нижняя правая в сборе Naso |
Загрузка ...
|
|
| 1A | 86014087 | Тяга левая в сборе Genesis |
Загрузка ...
|
|
| 1A | 86014088 | Тяга правая в сборе Genesis |
Загрузка ...
|
|
| 2 | 86015751 | Тяга левая |
Загрузка ...
|
|
| 2 | 86015752 | Тяга правая в сборе |
Загрузка ...
|
|
| 3 | 86033789 | Наконечник левой тяги, Naso |
Загрузка ...
|
|
| 3 | 86033790 | Наконечник правой тяги, Naso |
Загрузка ...
|
|
| 3 | 9847856 | Наконечник правой тяги |
Загрузка ...
|
|
| 3 | 9847857 | Наконечник левой тяги |
Загрузка ...
|
|
| 4 | 86508450 | Втулка диам.внутр.37 наруж. 60 длина 45мм |
Загрузка ...
|
|
| 5 | 86501309 | Блок направляющий тяги прицепного устройства в сб. |
Загрузка ...
|
|
| 6 | 86501370 | Прокладка-шаблон нижней под'емной тяги, 19мм |
Загрузка ...
|
|
| 7 | 86501524 | Прокладка 3мм |
Загрузка ...
|
|
| 8 | 120248 | Болт |
Загрузка ...
|
|
| 8 | 350616 | Болт M16x90 |
Загрузка ...
|
|
| 8 | 374889 | Болт M16x2.0x100.0 Cl-8.8 |
Загрузка ...
|
|
| 8 | 86000440 | Болт M16x100 CL8.8 |
Загрузка ...
|
|
| 9 | 86000441 | Контргайка М16 |
Загрузка ...
|
|
| 10 | 86014089 | Крышка |
Загрузка ...
|
|
| 11 | 86505917 | Шайба плоская M8 сталь Pl |
Загрузка ...
|
|
| 12 | 16043224 | Болт CL 8.8, M8 x 1.25 x 16 |
Загрузка ...
|
|
| 13 | 9822055 | Стержень блокировочный поднимающей тяги |
Загрузка ...
|
|
| 14 | 25459 | Пружина диаметр 0.63dm, длина 1.75dm |
Загрузка ...
|
|
| 15 | 9822057 | Фиксатор 59 x 25 x 25мм |
Загрузка ...
|
|
| 16 | 300865 | Ролик 3х20 |
Загрузка ...
|
|
| 17 | 300874 | Ролик 8х60 |
Загрузка ...
|
|
| 18 | 9841243 | Стопорное кольцо диам.внутр.31.72 толщина 3.25 |
Загрузка ...
|
|
| 19 | 86018625 | Палец |
Загрузка ...
|
|
| 20 | 86508448 | Провод |
Загрузка ...
|
|
| 21 | 86506230 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
