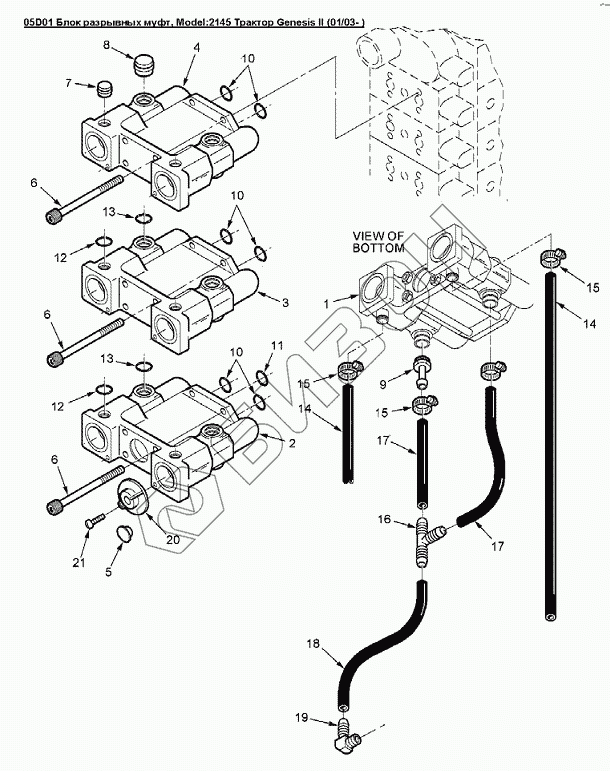

Графический каталог запасных частей к технике: Versatile серии GENESIS. 05D01 Блок разрывных муфт
1
2
3
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
7
8
9
10
10
10
11
12
12
13
13
14
14
15
15
15
16
17
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86027947 | Муфта гидравлическая в сборе |
Загрузка ...
|
|
| 2 | 86027948 | Муфта гидравлическая в сборе |
Загрузка ...
|
|
| 3 | 86024975 | Муфта гидравлическая в сборе |
Загрузка ...
|
|
| 4 | 86024976 | Муфта гидравлическая |
Загрузка ...
|
|
| 5 | 86026203 | Крышка |
Загрузка ...
|
|
| 5 | 86026204 | Крышка |
Загрузка ...
|
|
| 5 | 86026206 | Пробка, пластмасса |
Загрузка ...
|
|
| 5 | 86026207 | Пробка, пластмасса |
Загрузка ...
|
|
| 5 | 86026210 | Пробка, пластмасса |
Загрузка ...
|
|
| 5 | 86026211 | Пробка, пластмасса |
Загрузка ...
|
|
| 5 | 86026212 | Крышка |
Загрузка ...
|
|
| 5 | 86026213 | Крышка |
Загрузка ...
|
|
| 6 | 86528452 | Болт M8x1.25x120 Cl-12.9 |
Загрузка ...
|
|
| 7 | 86012686 | Пробка |
Загрузка ...
|
|
| 8 | 86012687 | Пробка стальная Od-0.69in |
Загрузка ...
|
|
| 9 | 86012688 | Фитинг 5/16 Spl |
Загрузка ...
|
|
| 10 | 9626944 | Кольцо уплотнительное NBR90 -114 86557314 |
Загрузка ...
|
|
| 11 | 9825770 | Кольцо уплотнительное 0.301 IDX0.070 THK 90DU |
Загрузка ...
|
|
| 12 | 9827059 | Кольцо уплотнительное вн. O 0.551xтолщина 0.07 |
Загрузка ...
|
|
| 13 | 274506 | Кольцо уплотнительное вн. O 5/8xтолщина 1/8 BU |
Загрузка ...
|
|
| 14 | 86529262 | Рукав 30R6 5/16dmx990мм |
Загрузка ...
|
|
| 15 | 82012717 | Хомут |
Загрузка ...
|
|
| 16 | 86012703 | Тройник диам.наруж.0.361dm, нейлон |
Загрузка ...
|
|
| 17 | 86015986 | Патрубок 5/16dmх165мм 30r7 |
Загрузка ...
|
|
| 18 | 86018977 | Патрубок 5/16dmх90мм 30r7 |
Загрузка ...
|
|
| 19 | 86018978 | Фитинг 90°, BARB 1/16x3/8NPT |
Загрузка ...
|
|
| 20 | 86024484 | Пыльник |
Загрузка ...
|
|
| 21 | 86024470 | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
