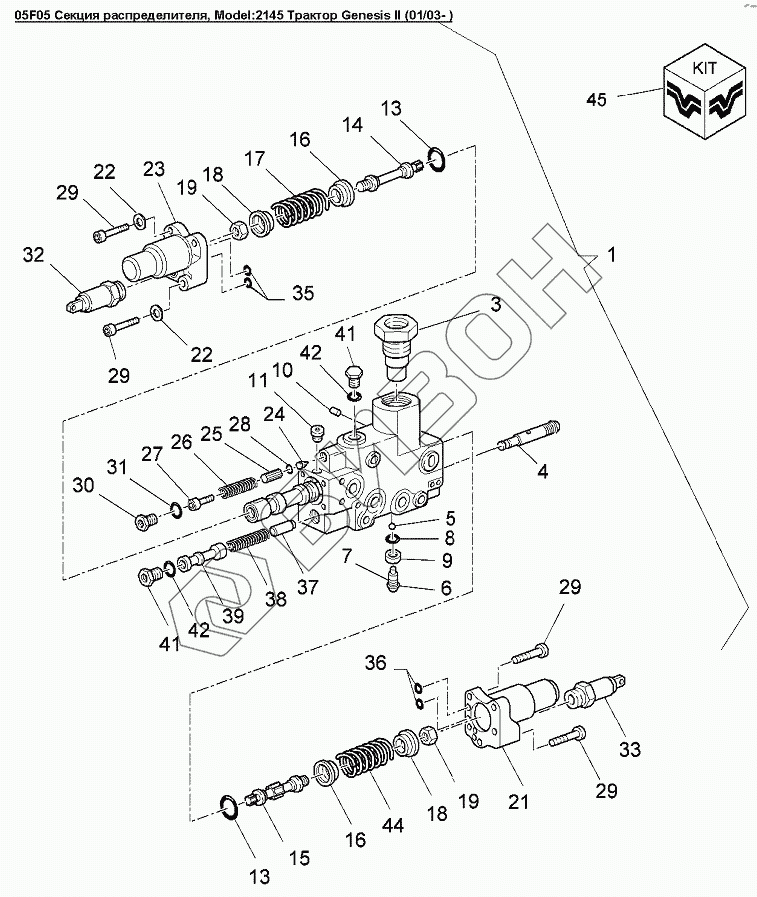

Графический каталог запасных частей к технике: Versatile серии GENESIS. 05F05 Секция распределителя
1
3
4
5
6
7
8
9
10
11
13
13
14
15
16
16
17
18
18
19
19
21
22
22
23
25
26
27
28
29
29
29
29
30
31
32
33
35
36
37
38
39
41
41
42
42
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 86018337 | 86018337 | Корпус катушки |
Загрузка ...
|
|
| 1 | 86027556 | Корпус |
Загрузка ...
|
|
| 3 | 86500453 | Клапан в сборе |
Загрузка ...
|
|
| 4 | 86027033 | Штуцер |
Загрузка ...
|
|
| 5 | 11184 | Шарик |
Загрузка ...
|
|
| 6 | 86018333 | Клапан с седлом в сборе |
Загрузка ...
|
|
| 7 | 86513328 | Кольцо уплотнительное вн. O 0.301 X толщина 0.064 |
Загрузка ...
|
|
| 8 | 9673139 | Кольцо уплотнительное пробкового крана |
Загрузка ...
|
|
| 9 | 86021542 | Опорное кольцо диам.внут.0.202dm |
Загрузка ...
|
|
| 10 | 86001590 | Заглушка |
Загрузка ...
|
|
| 11 | 86018343 | Пробка |
Загрузка ...
|
|
| 13 | 134373 | Кольцо уплотнительное 1/16x1 1/8 |
Загрузка ...
|
|
| 14 | 86503172 | Шток |
Загрузка ...
|
|
| 15 | 86503173 | Шток |
Загрузка ...
|
|
| 16 | 86500486 | Тарелка пружины |
Загрузка ...
|
|
| 17 | 86500485 | Пружина электроклапана |
Загрузка ...
|
|
| 18 | 86508689 | Тарелка пружины |
Загрузка ...
|
|
| 19 | 86518709 | Гайка Gr-5 0.31 |
Загрузка ...
|
|
| 21 | 86027564 | Корпус катушки |
Загрузка ...
|
|
| 22 | 86508425 | Шайба 0.25x0.375x0.625 Pl |
Загрузка ...
|
|
| 23 | 86002244 | Колпачок |
Загрузка ...
|
|
| 25 | 86002240 | Клапан |
Загрузка ...
|
|
| 26 | 86002241 | Пружина клапана |
Загрузка ...
|
|
| 27 | 86002243 | Регулировочный винт |
Загрузка ...
|
|
| 28 | 49856 | Уплотнительное кольцо, внут.диам.0.364dm толщина 0.070dm |
Загрузка ...
|
|
| 29 | 86555967 | Болт 1/4dm-20х1-5/8dm |
Загрузка ...
|
|
| 30 | 248981 | Пробка |
Загрузка ...
|
|
| 31 | 165202 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 |
Загрузка ...
|
|
| 32 | 86500452 | Клапан с электромагнитным управлением |
Загрузка ...
|
|
| 33 | 86500452 | Клапан с электромагнитным управлением |
Загрузка ...
|
|
| 35 | 14452480 | Уплотнительное кольцо, внут.диам.0.145dm толщина 0.070dm |
Загрузка ...
|
|
| 36 | 86511345 | Кольцо уплотнительное Buna-N-70, Id-0.18in Thk-0. |
Загрузка ...
|
|
| 37 | 86500483 | Ограничитель |
Загрузка ...
|
|
| 38 | 86500484 | Пружина компенсатора |
Загрузка ...
|
|
| 39 | 86500482 | Золотник |
Загрузка ...
|
|
| 41 | 86508737 | Пробка 7/8 - 14unf |
Загрузка ...
|
|
| 42 | 167269 | Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N |
Загрузка ...
|
|
| 44 | 86027565 | Пружина электроклапана |
Загрузка ...
|
|
| 45 | 86027576 | Набор уплотнений запирающихгидроклапанов |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
