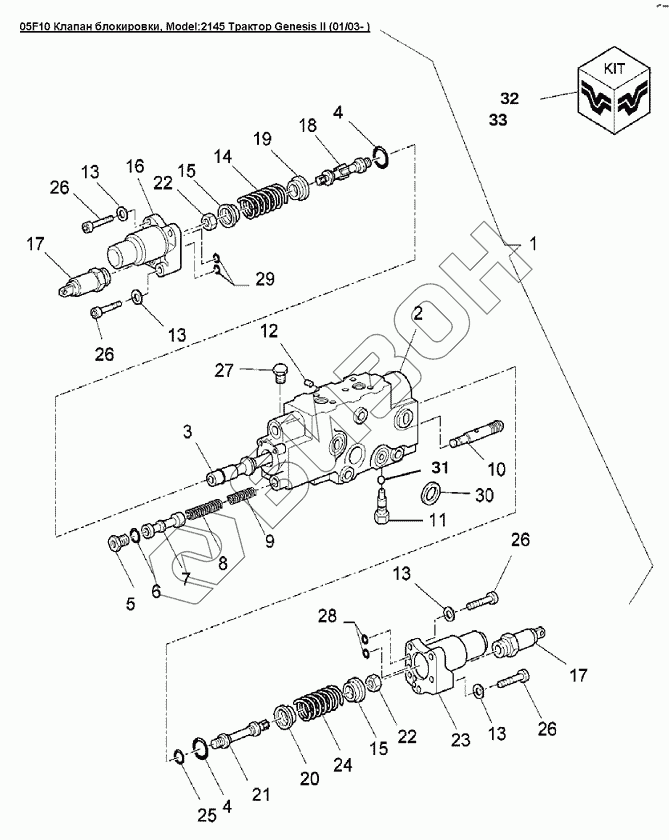

Графический каталог запасных частей к технике: Versatile серии GENESIS. 05F10 Клапан блокировки
1
4
4
5
6
7
8
9
10
11
12
13
13
13
13
14
15
15
16
17
17
18
19
20
21
22
22
23
24
25
26
26
26
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86030905 | Корпус |
Загрузка ...
|
|
| 4 | 134373 | Кольцо уплотнительное 1/16x1 1/8 |
Загрузка ...
|
|
| 5 | 86508737 | Пробка 7/8 - 14unf |
Загрузка ...
|
|
| 6 | 167269 | Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N |
Загрузка ...
|
|
| 7 | 86029092 | Золотник |
Загрузка ...
|
|
| 8 | 9704195 | Пружина клапана |
Загрузка ...
|
|
| 9 | 86027032 | Пружина компенсатор |
Загрузка ...
|
|
| 10 | 86027033 | Штуцер |
Загрузка ...
|
|
| 11 | 86018333 | Клапан с седлом в сборе |
Загрузка ...
|
|
| 12 | 86001590 | Заглушка |
Загрузка ...
|
|
| 13 | 86508425 | Шайба 0.25x0.375x0.625 Pl |
Загрузка ...
|
|
| 14 | 86027035 | Пружина клапана |
Загрузка ...
|
|
| 15 | 86508689 | Тарелка пружины |
Загрузка ...
|
|
| 16 | 86018337 | Корпус катушки |
Загрузка ...
|
|
| 17 | 86500452 | Клапан с электромагнитным управлением |
Загрузка ...
|
|
| 18 | 86027036 | Шток |
Загрузка ...
|
|
| 19 | 86027037 | Тарелка пружины |
Загрузка ...
|
|
| 20 | 86500486 | Тарелка пружины |
Загрузка ...
|
|
| 21 | 86027051 | Шток |
Загрузка ...
|
|
| 22 | 86528693 | Гайка |
Загрузка ...
|
|
| 23 | 86503174 | Корпус катушки |
Загрузка ...
|
|
| 24 | 86027038 | Пружина клапана |
Загрузка ...
|
|
| 25 | 86027052 | Уплотнительное кольцо |
Загрузка ...
|
|
| 26 | 86555967 | Болт 1/4dm-20х1-5/8dm |
Загрузка ...
|
|
| 27 | 86018343 | Пробка |
Загрузка ...
|
|
| 28 | 86027040 | Уплотнительное кольцо |
Загрузка ...
|
|
| 29 | 86026999 | Кольцо уплотнительное кожуха соленоида |
Загрузка ...
|
|
| 30 | 86500481 | Заглушка |
Загрузка ...
|
|
| 31 | 11184 | Шарик |
Загрузка ...
|
|
| 32 | 86027576 | Набор уплотнений запирающихгидроклапанов |
Загрузка ...
|
|
| 33 | 86033370 | Уплотнение |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
