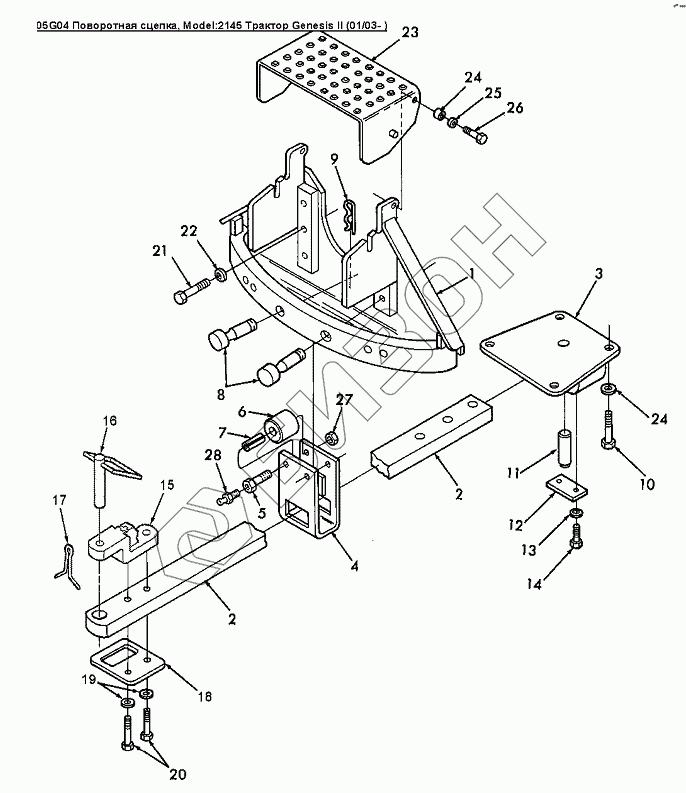

Графический каталог запасных частей к технике: Versatile серии GENESIS. 05G04 Поворотная сцепка
1
2
2
2
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 86000109 | 86000109 | Палец 0.1777x3.250 |
Загрузка ...
|
|
| 1 | 86015333 | Рама прицепного механизма |
Загрузка ...
|
|
| 2 | 86013305 | Брус сцепной NASO 42мм |
Загрузка ...
|
|
| 2 | 86013306 | Брус сцепной NASO 42мм |
Загрузка ...
|
|
| 3 | 9821052 | Опора в сборе |
Загрузка ...
|
|
| 4 | 86501110 | Опора тягового бруса |
Загрузка ...
|
|
| 5 | 9821057 | Болт G5 3/4dm-10x4-1/2dm |
Загрузка ...
|
|
| 6 | 9821055 | Ролик |
Загрузка ...
|
|
| 7 | 9821056 | Втулка |
Загрузка ...
|
|
| 8 | 86501164 | Фиксатор подвижного прицепного механизма |
Загрузка ...
|
|
| 10 | 86500658 | Болт M20x45 10.9PL |
Загрузка ...
|
|
| 11 | 86017232 | Палец |
Загрузка ...
|
|
| 12 | 86017233 | Фиксатор пальца |
Загрузка ...
|
|
| 13 | 378244 | Шайба М10 |
Загрузка ...
|
|
| 14 | 43138 | Болт M10x1.5x20 Cl 8.8 |
Загрузка ...
|
|
| 15 | 86013626 | Серьга |
Загрузка ...
|
|
| 16 | 86013627 | Палец с тягой |
Загрузка ...
|
|
| 17 | 86013628 | Шплинт |
Загрузка ...
|
|
| 18 | 86012250 | Кронштейн |
Загрузка ...
|
|
| 19 | 322359 | Шайба стопорная BV M20 PL |
Загрузка ...
|
|
| 20 | 86508350 | Болт M20x2.5x110 Cl-10.9 |
Загрузка ...
|
|
| 21 | 9843495 | Болт шестигранный M20x60 10.9PL |
Загрузка ...
|
|
| 22 | 394632 | Шайба плоская 21.00x39.00x4.00 сталь Pl |
Загрузка ...
|
|
| 23 | 9841549 | Щиток ВОМ |
Загрузка ...
|
|
| 24 | 86503086 | Втулка диам.13.7мм толщина 7.51мм |
Загрузка ...
|
|
| 25 | 378243 | Шайба M8 Pl, 8.40x21.00х1.60, сталь |
Загрузка ...
|
|
| 26 | 43127 | Болт M8x25 Cl-8.8 |
Загрузка ...
|
|
| 27 | 280375 | Контргайка стальная 0.75NC GRC |
Загрузка ...
|
|
| 28 | 87414 | Фитинг 1/4dm-28NPT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
