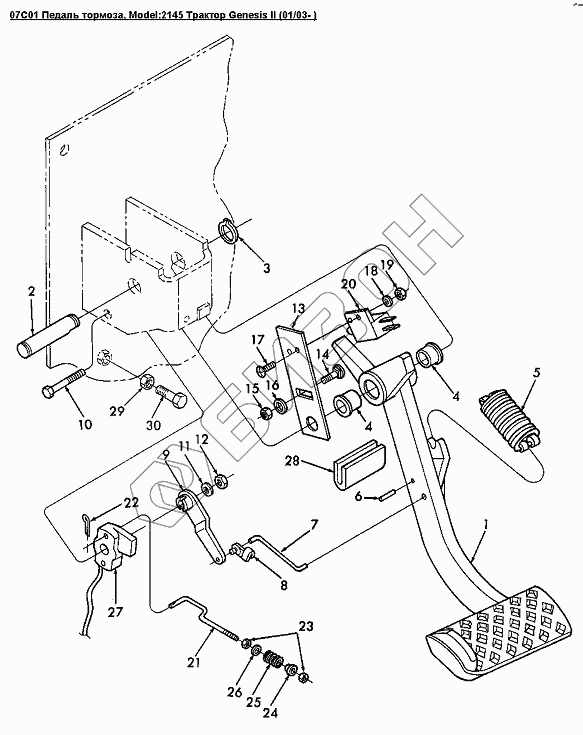

Графический каталог запасных частей к технике: Versatile серии GENESIS. 07C01 Педаль тормоза
1
2
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9821722 | Педаль замедлителя |
Загрузка ...
|
|
| 2 | 9827529 | Ось |
Загрузка ...
|
|
| 4 | 86500301 | Втулка диам.внутр.16 длина 16мм |
Загрузка ...
|
|
| 5 | 86500305 | Пружина педали |
Загрузка ...
|
|
| 6 | 300865 | Ролик 3х20 |
Загрузка ...
|
|
| 7 | 9840512 | Тяга |
Загрузка ...
|
|
| 8 | 86500304 | Фиксатор |
Загрузка ...
|
|
| 9 | 86500303 | Рычаг потенциометра |
Загрузка ...
|
|
| 10 | 86514369 | Болт Gr-8, 5/16x18x1.50dm |
Загрузка ...
|
|
| 11 | 80664 | Шайба 0.375x0.875x0.083 Pl |
Загрузка ...
|
|
| 12 | 280736 | Контргайка 5/16dm - 18 |
Загрузка ...
|
|
| 13 | 9840341 | Кронштейн переключателя |
Загрузка ...
|
|
| 14 | 9706703 | Болт CL8.8 M6х1х20 |
Загрузка ...
|
|
| 15 | 86500688 | Гайка M6 |
Загрузка ...
|
|
| 16 | 322357 | Шайба M6 Pl |
Загрузка ...
|
|
| 17 | 87758 | Болт M8x1.00PL |
Загрузка ...
|
|
| 18 | 86502684 | Шайба 0.170x0.375x0.032PL |
Загрузка ...
|
|
| 19 | 86511449 | Контргайка №8-32 |
Загрузка ...
|
|
| 20 | 9843787 | Переключатель с сердечником |
Загрузка ...
|
|
| 21 | 9827527 | Тяга |
Загрузка ...
|
|
| 22 | 280236 | Шплинт 0.06х0.50 |
Загрузка ...
|
|
| 23 | 86511996 | Контргайка М5 |
Загрузка ...
|
|
| 24 | 264036 | Втулка диам.внутр.27 наруж. 35 длина 28мм |
Загрузка ...
|
|
| 25 | 29840 | Пружина |
Загрузка ...
|
|
| 26 | 9823875 | Гайка M10 x 1.5 |
Загрузка ...
|
|
| 27 | 9821734 | Потенциометр |
Загрузка ...
|
|
| 28 | 9829503 | Отбойник |
Загрузка ...
|
|
| 29 | 337475 | Гайка M12х1.75 |
Загрузка ...
|
|
| 30 | 9824642 | Болт M12x35 Gr-10.9 Pl |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
