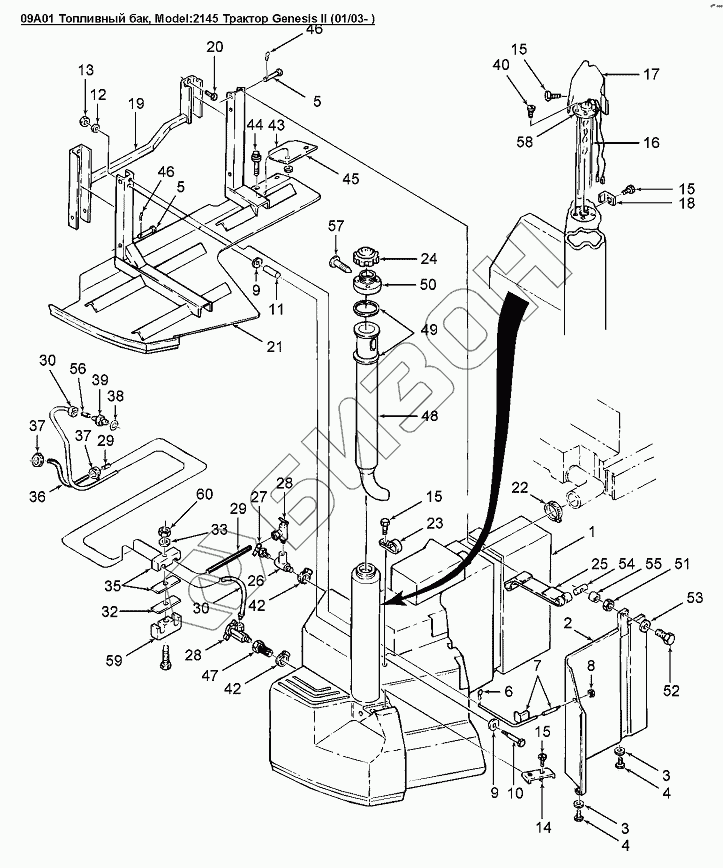

Графический каталог запасных частей к технике: Versatile серии GENESIS. 09A01 Топливный бак
45
1
2
3
3
4
4
5
5
6
7
8
9
9
10
11
12
13
14
15
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
28a
28a
29
29
30
30
32
33
35
36
37
37
38
39
40
42
42
43
44
46
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 45 | 9706755 | Гайка M6х1.0 Cl-8 |
Загрузка ...
|
|
| 1 | 86504570 | Бак топливный полиэтиленовый, Genesis |
Загрузка ...
|
|
| 2 | 86506056 | Упор боковой |
Загрузка ...
|
|
| 3 | 140045 | Шайба стопорная BV M10 PL |
Загрузка ...
|
|
| 4 | 43138 | Болт M10x1.5x20 Cl 8.8 |
Загрузка ...
|
|
| 5 | 271670 | Палец 15.9x90.4мм |
Загрузка ...
|
|
| 6 | 87395 | Скрепка 0.120х1.25 |
Загрузка ...
|
|
| 7 | 9844998 | Тяга |
Загрузка ...
|
|
| 8 | 88871 | Контргайка 1/2dm-13 |
Загрузка ...
|
|
| 9 | 29684 | Шайба плоская диам.внут.17/32dm, наруж.2.00dm, толщина 3/16dm сталь |
Загрузка ...
|
|
| 10 | 309308 | Болт M12x120 8.8PL |
Загрузка ...
|
|
| 11 | 86501243 | Штифт |
Загрузка ...
|
|
| 12 | 140046 | Шайба стопорная M12 PL |
Загрузка ...
|
|
| 13 | 337475 | Гайка M12х1.75 |
Загрузка ...
|
|
| 14 | 9844178 | Фиксатор |
Загрузка ...
|
|
| 15 | 86500925 | Болт M6x12 Cl-8.8 |
Загрузка ...
|
|
| 16 | 9821561 | Датчик топливный 110 галлонов |
Загрузка ...
|
|
| 17 | 9841672 | Крышка |
Загрузка ...
|
|
| 18 | 86501172 | Хомут |
Загрузка ...
|
|
| 19 | 9844991 | Крепление |
Загрузка ...
|
|
| 20 | 300388 | Болт M12x1.75x25 8.8 Pl |
Загрузка ...
|
|
| 21 | 86501126 | Опора |
Загрузка ...
|
|
| 22 | 82012731 | Хомут |
Загрузка ...
|
|
| 23 | 237980 | Хомут 0.44 |
Загрузка ...
|
|
| 24 | 9823040 | Крышка |
Загрузка ...
|
|
| 25 | 86506059 | Задняя соединительная рейка |
Загрузка ...
|
|
| 26 | 9860226 | Тройник 1/4MNPTx1/4FNPT |
Загрузка ...
|
|
| 27 | 81465471 | Вентиль дренажный |
Загрузка ...
|
|
| 28 | 86025173 | Клапан рукава |
Загрузка ...
|
|
| 28a | 86034039 | Стяжная гайка 3/8dm |
Загрузка ...
|
|
| 29 | 9823041 | Трубопровод топливный дренажный |
Загрузка ...
|
|
| 30 | 86012171 | Трубка, от бака до фильтра |
Загрузка ...
|
|
| 32 | 613122 | Фиксирующая пластина |
Загрузка ...
|
|
| 33 | 9820463 | Шайба |
Загрузка ...
|
|
| 35 | 604896 | Фиксатор |
Загрузка ...
|
|
| 36 | 86000437 | Трубопровод диам.3/8dm |
Загрузка ...
|
|
| 37 | 82012717 | Хомут |
Загрузка ...
|
|
| 38 | 129270 | Кольцо уплотнительное 0.414 IDX0.072 THK BUNA |
Загрузка ...
|
|
| 39 | 9845219 | Фитинг 1/2-20UNF / 5/8-24UNEF |
Загрузка ...
|
|
| 40 | 87826 | БолтМ10х1 |
Загрузка ...
|
|
| 42 | 9706921 | Хомут 1/2dm-1.375dm |
Загрузка ...
|
|
| 43 | 86501513 | Пластина |
Загрузка ...
|
|
| 44 | 86500925 | Болт M6x12 Cl-8.8 |
Загрузка ...
|
|
| 46 | 216698 | Штифт 0.125 X 1.75 |
Загрузка ...
|
|
| 47 | 86504557 | Фильтр топливного бака |
Загрузка ...
|
|
| 48 | 86011899 | Трубка топливного бака |
Загрузка ...
|
|
| 49 | 86504798 | Уплотнение внут. O64,3 х внеш. O81,8 х 3,0W |
Загрузка ...
|
|
| 50 | 86517773 | Переходник заправки бака топливом |
Загрузка ...
|
|
| 51 | 9706690 | Гайка M8x1.25 |
Загрузка ...
|
|
| 52 | 120106 | Болт M8x40 8.8 PL |
Загрузка ...
|
|
| 53 | 378243 | Шайба M8 Pl, 8.40x21.00х1.60, сталь |
Загрузка ...
|
|
| 54 | 86506058 | Палец |
Загрузка ...
|
|
| 55 | 86503086 | Втулка диам.13.7мм толщина 7.51мм |
Загрузка ...
|
|
| 56 | 9846567 | Втулка |
Загрузка ...
|
|
| 57 | 86012711 | Болт 8 x 75mm |
Загрузка ...
|
|
| 58 | 86518439 | Уплотнение |
Загрузка ...
|
|
| 59 | 86643219 | Хомут |
Загрузка ...
|
|
| 60 | 9706755 | Гайка M6х1.0 Cl-8 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
