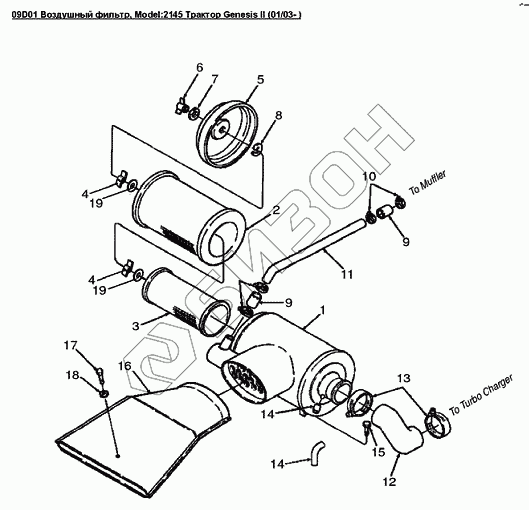

Графический каталог запасных частей к технике: Versatile серии GENESIS. 09D01 Воздушный фильтр
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
14
14
14
15
16
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86029677 | Очиститель воздуха в сборе |
Загрузка ...
|
|
| 2 | 86029107 | Элемент фильтрующий воздушный первичный |
Загрузка ...
|
|
| 3 | 86029108 | Элемент фильтрующий воздушный консольный |
Загрузка ...
|
|
| 4 | 86505426 | Барашковая гайка |
Загрузка ...
|
|
| 5 | 86505429 | Крышка воздушного фильтра, Genesis |
Загрузка ...
|
|
| 6 | 86505427 | Барашковая гайка |
Загрузка ...
|
|
| 7 | 86505428 | Шайба уплотнительная диам.наруж.1.188 толщина 0.09dm, уретан |
Загрузка ...
|
|
| 8 | 86505430 | Фиксатор |
Загрузка ...
|
|
| 9 | 9845214 | Рукав 1/4dmx330 |
Загрузка ...
|
|
| 10 | 82012725 | Хомут |
Загрузка ...
|
|
| 11 | 9821633 | Трубка-аспиратор |
Загрузка ...
|
|
| 12 | 9821627 | Впускной патрубок, диаметр 102.00 |
Загрузка ...
|
|
| 13 | 9706924 | Хомут 0.5dm-4dm |
Загрузка ...
|
|
| 14 | 100409 | Фитинг 1/8dm |
Загрузка ...
|
|
| 14 | 86012071 | Фитинг 90°, 1/8NPTx1/8NPT |
Загрузка ...
|
|
| 15 | 274249 | Болт шестигранный USR M10x20 PL |
Загрузка ...
|
|
| 16 | 9821636 | Канал приточный |
Загрузка ...
|
|
| 17 | 120061 | Болт M8x60мм Cl-8.8 Pl |
Загрузка ...
|
|
| 18 | 80577826 | Шайба SAE диам.внут.5/16dm, толщина 0.065dm |
Загрузка ...
|
|
| 19 | 9840684 | Шайба воздушного фильтра, резина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
