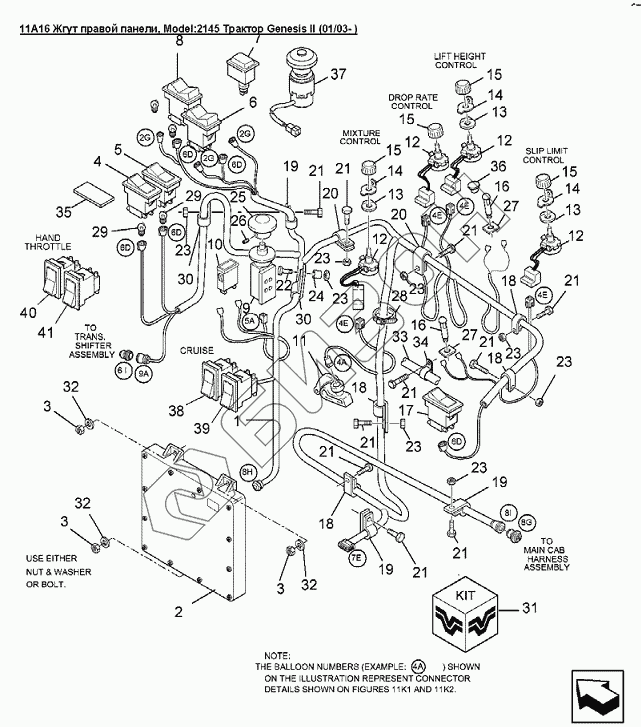

Графический каталог запасных частей к технике: Versatile серии GENESIS. 11A16 Жгут правой панели
1
2
3
3
3
4
5
6
7
8
10
11
12
12
12
12
13
13
13
14
14
14
15
15
15
15
16
16
17
18
18
18
18
19
19
19
19
19
20
20
21
21
21
21
21
21
21
21
21
21
22
23
23
23
23
23
23
23
23
24
25
27
27
28
29
29
30
30
31
32
32
32
33
33
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86029103 | Жгут правой панели |
Загрузка ...
|
|
| 2 | 86025963 | Модуль электроники |
Загрузка ...
|
|
| 3 | 86514335 | Контргайка с нейлоновой вставкой M6 класс 10 PL |
Загрузка ...
|
|
| 4 | 82012387 | Переключатель 3-х точечной навески, рабочее/транспортное положение |
Загрузка ...
|
|
| 5 | 9824809 | Переключатель КПП |
Загрузка ...
|
|
| 6 | 86512076 | Переключатель блокиратора дифференциала 12В |
Загрузка ...
|
|
| 7 | 9843772 | Переключатель |
Загрузка ...
|
|
| 8 | 9846374 | Переключатель 12В |
Загрузка ...
|
|
| 9 | 9848988 | Переключатель механизма отбора мощности |
Загрузка ...
|
|
| 10 | 9846512 | Лампа |
Загрузка ...
|
|
| 11 | 86500902 | Потенциометр CCW 97 DEG 3K |
Загрузка ...
|
|
| 12 | 9846127 | Потенциометр панели |
Загрузка ...
|
|
| 13 | 86018881 | Шайба специальная |
Загрузка ...
|
|
| 14 | 86018880 | Стопорная пружина |
Загрузка ...
|
|
| 15 | 86018882 | Ручка, 29мм |
Загрузка ...
|
|
| 16 | 86508047 | Лампа 14В 1Вт |
Загрузка ...
|
|
| 17 | 9843773 | Переключатель подвижной консоли |
Загрузка ...
|
|
| 18 | 858956 | Хомут 7/16dm |
Загрузка ...
|
|
| 19 | 86512388 | Хомут 0.750dm |
Загрузка ...
|
|
| 19 | 9706748 | Хомут 0.62dm |
Загрузка ...
|
|
| 20 | 86010402 | Хомут 0.50 |
Загрузка ...
|
|
| 21 | 9804258 | Болт M8x20 Cl-8.8 |
Загрузка ...
|
|
| 22 | 9804260 | Болт M8x30 Cl-8.8 Pl |
Загрузка ...
|
|
| 23 | 9804277 | Гайка M8 Cl-8 Pl |
Загрузка ...
|
|
| 24 | 39901 | Кольцо диам.наруж. 0.75 внутр.0.37 толщина 0.31 |
Загрузка ...
|
|
| 25 | 9849695 | Переключатель механизма отбора мощности |
Загрузка ...
|
|
| 27 | 86508048 | Фиксатор 0.5х0.62dm |
Загрузка ...
|
|
| 28 | 263117 | Соединительный трос, нейлон |
Загрузка ...
|
|
| 29 | 79825842 | Лампа |
Загрузка ...
|
|
| 30 | 86511954 | Хомут 1 1/16 |
Загрузка ...
|
|
| 31 | 9843487 | Контроль буксования, набор №913 |
Загрузка ...
|
|
| 32 | 87361 | Шайба диам.внутр.0.28 наруж.0.625 толщина 0.065, сталь |
Загрузка ...
|
|
| 33 | 86026892 | Жгут электрогидравлики, Genesis |
Загрузка ...
|
|
| 33 | 86030157 | Жгут электрогидравлики, Tier II Genesis |
Загрузка ...
|
|
| 34 | 33721 | Хомут |
Загрузка ...
|
|
| 35 | UNKNOWN | Главный тормозной цилиндр |
Загрузка ...
|
|
| 36 | 86017084 | Пробка |
Загрузка ...
|
|
| 37 | 86027552 | Переключатель отключения гидрооборудования |
Загрузка ...
|
|
| 38 | 86019436 | Переключение круиз-контроля |
Загрузка ...
|
|
| 39 | 86019437 | Переключатель включения/отключения круиз-контроля |
Загрузка ...
|
|
| 40 | NA | Отсутствует спецификация для данного чертежа |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
