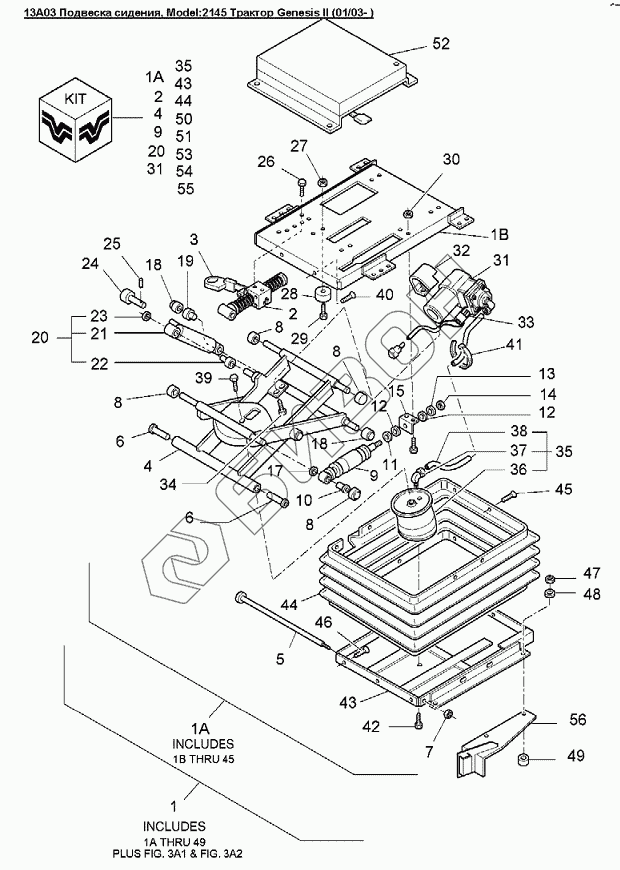

Графический каталог запасных частей к технике: Versatile серии GENESIS. 13A03 Подвеска сидения
1
1
1
1A
1A
1B
2
2
4
4
6
6
7
8
8
8
8
9
9
15
17
18
18
20
20
24
25
26
27
28
29
30
31
31
33
34
35
35
37
38
40
41
42
43
43
44
44
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86502493 | Сидение с ремнем |
Загрузка ...
|
|
| 1 | 86502494 | Сидение без ремня |
Загрузка ...
|
|
| 1A | 86502162 | Амортизатор |
Загрузка ...
|
|
| 1B | 86508206 | Детали подвески сидения |
Загрузка ...
|
|
| 2 | 86502158 | Амортизатор |
Загрузка ...
|
|
| 4 | 86508205 | Детали подвески сидения |
Загрузка ...
|
|
| 6 | 276481 | Ось подвески сидения диам.внутр.0.501 длина 2.0dm |
Загрузка ...
|
|
| 7 | 88902 | Контргайка 3/8dm-16 |
Загрузка ...
|
|
| 8 | 86000898 | Ролик подвески сидения оператора в сборе |
Загрузка ...
|
|
| 9 | 86502152 | Набор изоляторов |
Загрузка ...
|
|
| 15 | 86508385 | Кронштейн амортизатора |
Загрузка ...
|
|
| 17 | 86508384 | Кольцо |
Загрузка ...
|
|
| 18 | 86000899 | Ролик внутр.диам.0.50 наруж.0.993dm |
Загрузка ...
|
|
| 20 | 86502151 | Сиденье с антишоковой подвеской |
Загрузка ...
|
|
| 24 | 86508208 | Демпфер |
Загрузка ...
|
|
| 25 | 87128 | Штифт 1/8dm x 5/8dm |
Загрузка ...
|
|
| 26 | 50339 | Болт 5/16dm |
Загрузка ...
|
|
| 27 | 280129 | Гайка 1/4dm-20 |
Загрузка ...
|
|
| 28 | 86508389 | Демпфер |
Загрузка ...
|
|
| 29 | PL | Топливный цилиндр |
Загрузка ...
|
|
| 30 | 280129 | Гайка 1/4dm-20 |
Загрузка ...
|
|
| 31 | 86502145 | Ремонтный комплект |
Загрузка ...
|
|
| 33 | 86018668 | Электроклапан L4WD |
Загрузка ...
|
|
| 34 | 9828002 | Болт |
Загрузка ...
|
|
| 35 | 86520856 | Набор воздушных пружин |
Загрузка ...
|
|
| 37 | 86508386 | Фитинг 90° |
Загрузка ...
|
|
| 38 | 86508387 | Трубка нейлоновая |
Загрузка ...
|
|
| 39 | 88814 | Болт G5 3/8-16 x 1/2dm |
Загрузка ...
|
|
| 40 | 86508390 | Отбойник |
Загрузка ...
|
|
| 41 | 263117 | Соединительный трос, нейлон |
Загрузка ...
|
|
| 42 | 86511982 | Болт 3/8dm-16х3/4dm |
Загрузка ...
|
|
| 43 | 86508206 | Детали подвески сидения |
Загрузка ...
|
|
| 44 | 86502154 | Кожух |
Загрузка ...
|
|
| 47 | 100016 | Гайка M10 x 1.5 |
Загрузка ...
|
|
| 48 | 86511323 | Шайба 10.77X20.00X2.00 PL |
Загрузка ...
|
|
| 49 | 9840274 | Втулка |
Загрузка ...
|
|
| 50 | 86502162 | Амортизатор |
Загрузка ...
|
|
| 51 | 86520889 | Набор подшипников роликовых |
Загрузка ...
|
|
| 52 | 86000683 | Изолятор |
Загрузка ...
|
|
| 53 | 86000818 | Боковой изолятор ударов |
Загрузка ...
|
|
| 54 | 86012035 | Комплект подшипников скольжения |
Загрузка ...
|
|
| 55 | 86502149 | Жгут сидения оператора |
Загрузка ...
|
|
| 56 | 86511376 | Кронштейн |
Загрузка ...
|
|
| 88715 | 88715 | Болт G5, 1/4dm-20x1/2dm |
Загрузка ...
|
