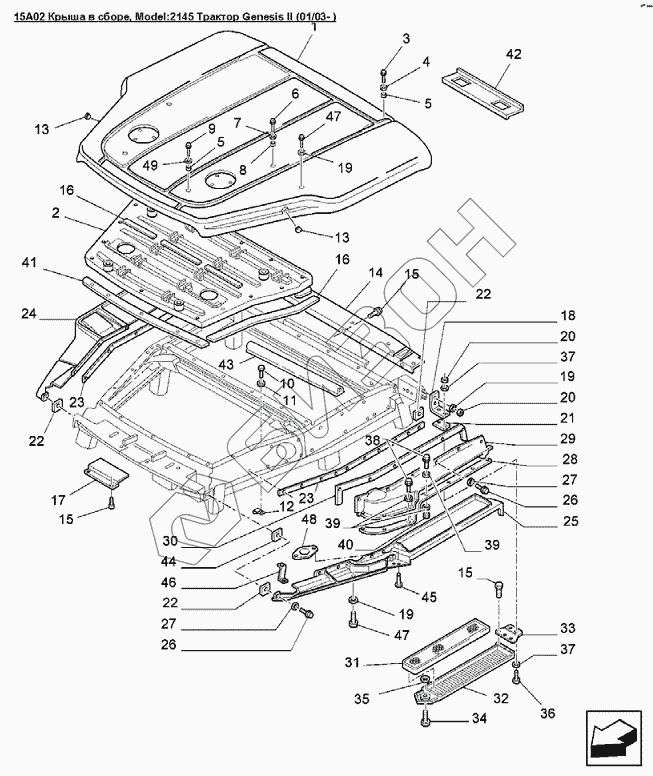

Графический каталог запасных частей к технике: Versatile серии GENESIS. 15A02 Крыша в сборе
1
1
1
2
3
4
5
5
6
7
8
9
10
11
12
13
13
14
15
15
15
16
16
17
18
19
19
19
20
20
21
22
22
22
23
23
24
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
37
38
39
39
40
41
42
43
44
45
46
47
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86028057 | Экран крыши кабины, ISO Genesis |
Загрузка ...
|
|
| 1 | 86028056 | Экран крыши кабины, Naso Genesis |
Загрузка ...
|
|
| 2 | 86500377 | Экран крыши, внутренний |
Загрузка ...
|
|
| 3 | 9804262 | Болт M10x30 Cl-8.8 |
Загрузка ...
|
|
| 4 | 86508358 | Шайба диам.внутр.0.41 наруж.1.00 толщина 0.12dm, нейлон |
Загрузка ...
|
|
| 5 | 86023006 | Кольцо уплотнительное, диам.внут. 0.625dm |
Загрузка ...
|
|
| 6 | 86013354 | Болт M16x2x70 Cl-10.9 |
Загрузка ...
|
|
| 7 | 86013353 | Шайба диам.внутр.0.70 наруж.1.72 толщина 0.13мм, нейлон |
Загрузка ...
|
|
| 8 | 86013280 | Кольцо уплотнительное, диам.внут. 0.875dm |
Загрузка ...
|
|
| 9 | 9804265 | Болт M10x1.5x60 Cl 8.8 |
Загрузка ...
|
|
| 10 | 412356 | Болт M6х20мм |
Загрузка ...
|
|
| 11 | 86508357 | Шайба |
Загрузка ...
|
|
| 12 | 86014250 | Гайка M6х1 |
Загрузка ...
|
|
| 13 | 86500375 | Пробка диаметр 24мм |
Загрузка ...
|
|
| 14 | 86502342 | Кронштейн задних рабочих фонарей |
Загрузка ...
|
|
| 15 | 9804258 | Болт M8x20 Cl-8.8 |
Загрузка ...
|
|
| 16 | 9823078 | Уплотнение |
Загрузка ...
|
|
| 17 | 86502341 | Крышка переднего стеклоочистителя |
Загрузка ...
|
|
| 18 | 86507855 | Кронштейн шарнира |
Загрузка ...
|
|
| 19 | 86511315 | Шайба 8.62X16.00X1.60 PL |
Загрузка ...
|
|
| 20 | 86629542 | Контргайка М8х1.25 |
Загрузка ...
|
|
| 21 | 86507856 | Уплотнение петли |
Загрузка ...
|
|
| 22 | 86502513 | Уплотнение 26х40х3мм |
Загрузка ...
|
|
| 23 | 86502511 | Уплотнительная полоса, резина |
Загрузка ...
|
|
| 24 | 86502929 | Внутренняя правая панель крыши, Genesis |
Загрузка ...
|
|
| 25 | 86502930 | Панель крыши внутренняя левая |
Загрузка ...
|
|
| 26 | 9671714 | Болт шестигранный FLG M 8x25 8.8PL |
Загрузка ...
|
|
| 27 | 9994101 | Шайба диам.внутр.0.340 наруж.0.690 толщина 0.062dm, нейлон |
Загрузка ...
|
|
| 28 | 86503048 | Уплотнение крышки фильтра |
Загрузка ...
|
|
| 29 | 9847205 | Крышка канала |
Загрузка ...
|
|
| 30 | 86502512 | Уплотнение крышки фильтра |
Загрузка ...
|
|
| 31 | 9823782 | Фильтр кабины вентиляционной |
Загрузка ...
|
|
| 32 | 86502931 | Корпус воздушного фильтра кабины |
Загрузка ...
|
|
| 33 | 86500368 | Шарнир Genisis |
Загрузка ...
|
|
| 34 | 86502338 | Шпилька ловушки фильтра |
Загрузка ...
|
|
| 35 | 86500364 | Гайка с нейлоновой вставкой SPL |
Загрузка ...
|
|
| 36 | 86502932 | Болт M8х40 |
Загрузка ...
|
|
| 37 | 86511315 | Шайба 8.62X16.00X1.60 PL |
Загрузка ...
|
|
| 38 | 86505846 | Болт M6x20 Cl-8.8 Pl |
Загрузка ...
|
|
| 39 | 9824259 | Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь |
Загрузка ...
|
|
| 40 | 86500688 | Гайка M6 |
Загрузка ...
|
|
| 41 | 86507848 | Уплотнение переднее внутреннего экрана крыши |
Загрузка ...
|
|
| 42 | 86507548 | Кронштейн |
Загрузка ...
|
|
| 43 | 9861052 | Накладка |
Загрузка ...
|
|
| 44 | 86508354 | Гайка M8х1.25 |
Загрузка ...
|
|
| 45 | 591357 | Заклепка 1/8х0.357 |
Загрузка ...
|
|
| 46 | 86504847 | Кронштейн |
Загрузка ...
|
|
| 47 | 9849829 | Болт Cl-10.9 M8 x 1.25 x 8 |
Загрузка ...
|
|
| 48 | 86500363 | Розетка |
Загрузка ...
|
|
| 49 | 86013352 | Шайба 7/16dm нейлон |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
