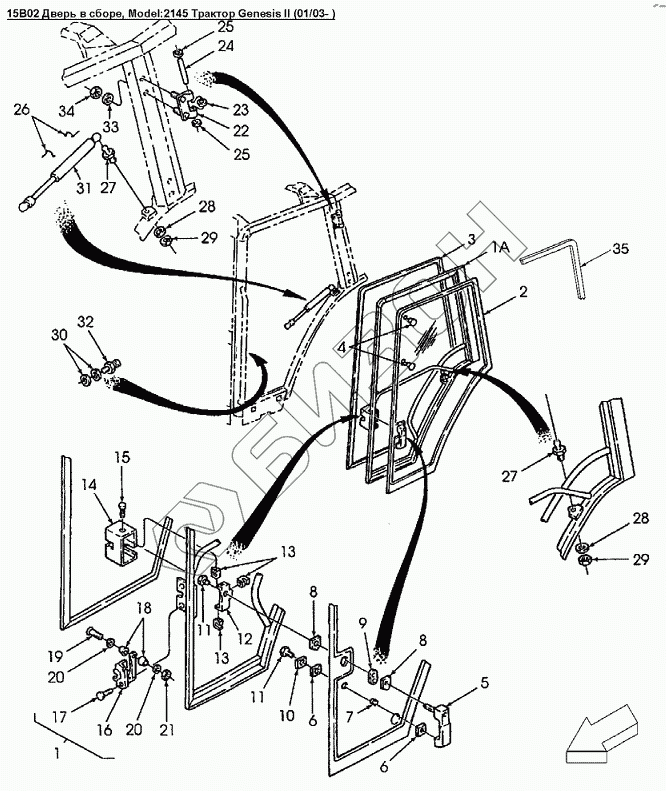

Графический каталог запасных частей к технике: Versatile серии GENESIS. 15B02 Дверь в сборе
1
1
1
1A
1A
1A
2
2
2
3
3
3
4
5
6
6
7
8
8
9
10
11
11
12
12
12
13
13
14
14
14
15
16
16
16
17
18
19
20
20
20
20
21
22
22
22
23
24
25
25
26
27
27
28
28
29
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86013286 | Дверь кабины левая, Genesis |
Загрузка ...
|
|
| 1 | 86013287 | Дверь кабины правая, Genesis |
Загрузка ...
|
|
| 1A | 86013284 | Рама двери левая |
Загрузка ...
|
|
| 1A | 86013285 | Рама двери правая |
Загрузка ...
|
|
| 2 | 86002304 | Стекло дверное правое |
Загрузка ...
|
|
| 2 | 86508175 | Стекло дверное левое |
Загрузка ...
|
|
| 3 | 9828400 | Уплотнитель правой двери |
Загрузка ...
|
|
| 3 | 9828419 | Уплотнитель левой двери Genesis |
Загрузка ...
|
|
| 4 | 86017017 | Пробка 19мм, пластик |
Загрузка ...
|
|
| 5 | 86508177 | Ручка двери, Genesis |
Загрузка ...
|
|
| 6 | 86508180 | Уплотнение ручки двери нижнее, Genesis |
Загрузка ...
|
|
| 7 | 86500279 | Втулка Genesis |
Загрузка ...
|
|
| 8 | 86508181 | Шайба дверной ручки Genesis |
Загрузка ...
|
|
| 9 | 86508179 | Уплотнение ручки двери верхнее, Genesis |
Загрузка ...
|
|
| 10 | 83931482 | Втулка дверной ручки |
Загрузка ...
|
|
| 11 | 9828596 | Болт M6, CL 4.8, 1 x 20 |
Загрузка ...
|
|
| 12 | 9849986 | Кронштейн левый |
Загрузка ...
|
|
| 12 | 9849987 | Кронштейн правый |
Загрузка ...
|
|
| 13 | 86500682 | Гайка специальная №10 - 32 |
Загрузка ...
|
|
| 14 | 9849453 | Крышка замка двери |
Загрузка ...
|
|
| 14 | 9849454 | Крышка замка двери |
Загрузка ...
|
|
| 15 | 86500683 | Болт №10/32х5/8dm |
Загрузка ...
|
|
| 16 | 86010391 | Защелка кабины дверная |
Загрузка ...
|
|
| 16 | 86010392 | Замок правой двери |
Загрузка ...
|
|
| 17 | 88961 | Болт 1/4dm-20x3/4dm |
Загрузка ...
|
|
| 18 | 9849992 | Ролик |
Загрузка ...
|
|
| 19 | 87758 | Болт M8x1.00PL |
Загрузка ...
|
|
| 20 | 280299 | Шайба плоская 3/4dm |
Загрузка ...
|
|
| 20 | 86502686 | Шайба плоская диам.внут.0.172, наруж.0.5, толщина 0.031, Pl сталь |
Загрузка ...
|
|
| 21 | 87653 | Гайка №8 Nc Gr-5 Pl |
Загрузка ...
|
|
| 22 | 9828330 | Шарнир двери |
Загрузка ...
|
|
| 22 | 9828331 | Шарнир двери |
Загрузка ...
|
|
| 23 | 86500280 | Втулка дверного шарнира |
Загрузка ...
|
|
| 24 | 86500277 | Палец |
Загрузка ...
|
|
| 25 | 9990741 | Кольцо стопорное наружное |
Загрузка ...
|
|
| 26 | 9849996 | Фиксатор |
Загрузка ...
|
|
| 27 | 9849995 | Палец шаровый M13 |
Загрузка ...
|
|
| 28 | 86511315 | Шайба 8.62X16.00X1.60 PL |
Загрузка ...
|
|
| 29 | 86629542 | Контргайка М8х1.25 |
Загрузка ...
|
|
| 30 | 9849983 | Регулировочное приспособление |
Загрузка ...
|
|
| 31 | 9706806 | Пружина дверная пневматическая |
Загрузка ...
|
|
| 32 | 86507850 | Отбойник |
Загрузка ...
|
|
| 33 | 412328 | Шайба М8 |
Загрузка ...
|
|
| 34 | 86629542 | Контргайка М8х1.25 |
Загрузка ...
|
|
| 35 | 82006819 | Уплотнитель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
