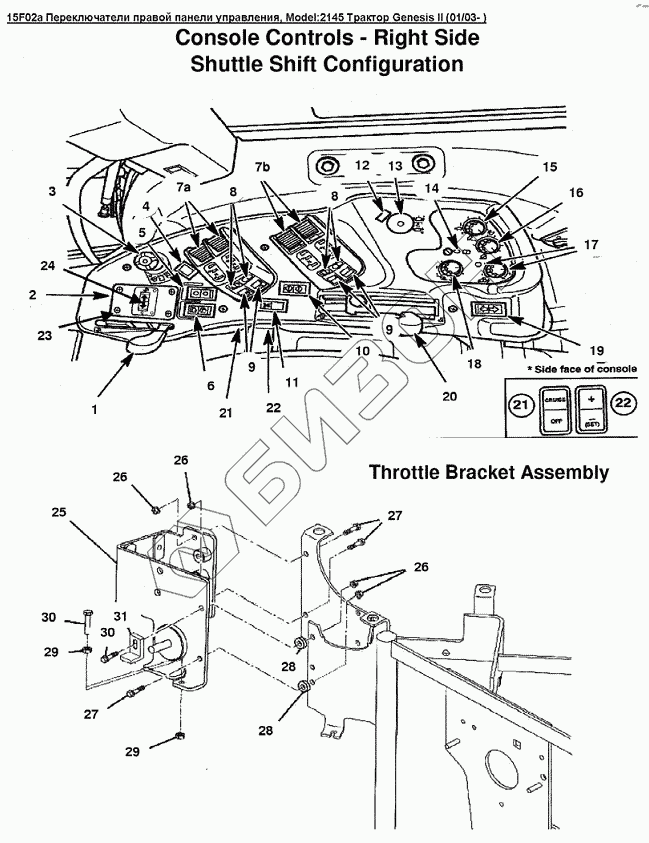

Графический каталог запасных частей к технике: Versatile серии GENESIS. 15F02a Переключатели правой панели управления
1
1
1
2
3
4
5
6
7a
7b
7b
7b
10
11
12
13
14
15
16
17
17
17
18
19
20
21
21
22
22
23
23
23
24
25
26
26
26
27
27
28
28
29
29
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9841607 | Рукоятка рычага |
Загрузка ...
|
|
| 1 | 9842333 | Рычаг дросселя |
Загрузка ...
|
|
| 2 | 86032631 | Панель переключателя |
Загрузка ...
|
|
| 3 | 86027552 | Переключатель отключения гидрооборудования |
Загрузка ...
|
|
| 4 | 9843772 | Переключатель |
Загрузка ...
|
|
| 5 | 9824809 | Переключатель КПП |
Загрузка ...
|
|
| 6 | 82012387 | Переключатель 3-х точечной навески, рабочее/транспортное положение |
Загрузка ...
|
|
| 7a | 86025718 | Клавиша |
Загрузка ...
|
|
| 7b | 86025699 | Панель |
Загрузка ...
|
|
| 7b | 86027586 | Клавиша |
Загрузка ...
|
|
| 10 | 86512076 | Переключатель блокиратора дифференциала 12В |
Загрузка ...
|
|
| 11 | 9846374 | Переключатель 12В |
Загрузка ...
|
|
| 12 | 9846512 | Лампа |
Загрузка ...
|
|
| 13 | 9848988 | Переключатель механизма отбора мощности |
Загрузка ...
|
|
| 14 | 86508047 | Лампа 14В 1Вт |
Загрузка ...
|
|
| 15 | 86018882 | Ручка, 29мм |
Загрузка ...
|
|
| 16 | 86018882 | Ручка, 29мм |
Загрузка ...
|
|
| 17 | 86018882 | Ручка, 29мм |
Загрузка ...
|
|
| 17 | 86508047 | Лампа 14В 1Вт |
Загрузка ...
|
|
| 18 | 86018882 | Ручка, 29мм |
Загрузка ...
|
|
| 19 | 9843773 | Переключатель подвижной консоли |
Загрузка ...
|
|
| 20 | Reference | Управление 3-х точечной навеской |
Загрузка ...
|
|
| 21 | 86019436 | Переключение круиз-контроля |
Загрузка ...
|
|
| 22 | 86019437 | Переключатель включения/отключения круиз-контроля |
Загрузка ...
|
|
| 23 | 100012 | Гайка M4 |
Загрузка ...
|
|
| 23 | 86050251 | Болт M4 x 25 |
Загрузка ...
|
|
| 24 | 9843773 | Переключатель подвижной консоли |
Загрузка ...
|
|
| 25 | 86032123 | Кронштейн |
Загрузка ...
|
|
| 26 | 9804276 | Гайка M6 Cl-8 Pl |
Загрузка ...
|
|
| 27 | 9804256 | Болт M6x20 Cl-8.8 |
Загрузка ...
|
|
| 28 | 350240 | Шайба диам.внутр.9.00 наруж.20.00 толщина 4.00мм, сталь |
Загрузка ...
|
|
| 29 | 9706755 | Гайка M6х1.0 Cl-8 |
Загрузка ...
|
|
| 30 | 300506 | Болт M6x1x25 Cl-8.8 |
Загрузка ...
|
|
| 31 | 86029602 | Ограничитель рукоятки дросселя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
