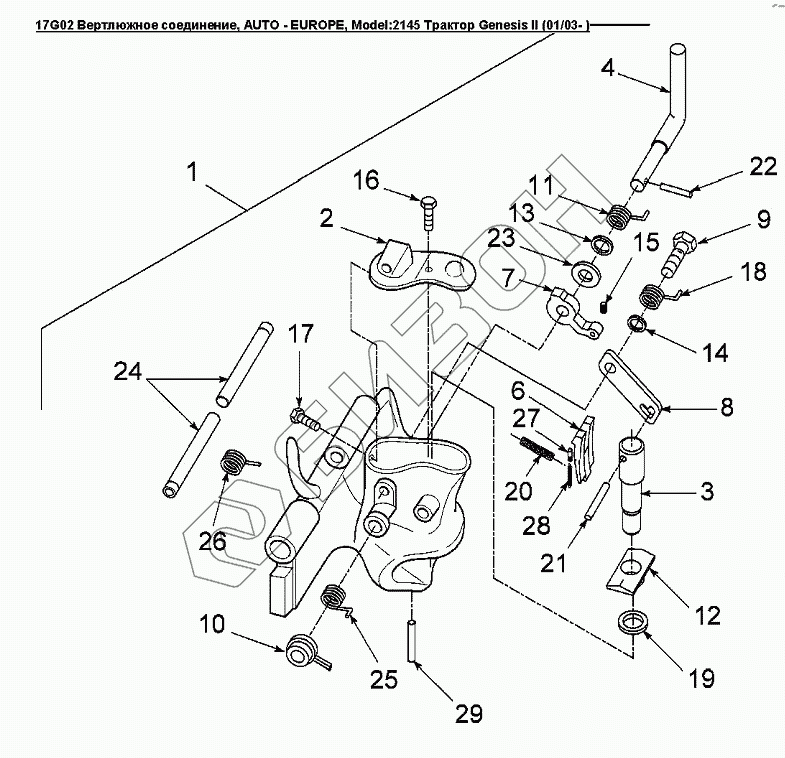

Графический каталог запасных частей к технике: Versatile серии GENESIS. 17G02 Вертлюжное соединение, AUTO - EUROPE
1
2
3
4
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 86016061 | 86016061 | Ручка |
Загрузка ...
|
|
| 1 | 86014604 | Фаркоп |
Загрузка ...
|
|
| 2 | 86016064 | Крышка |
Загрузка ...
|
|
| 3 | 86016063 | Палец |
Загрузка ...
|
|
| 4 | 86016062 | Рычаг блокировки |
Загрузка ...
|
|
| 6 | 86016060 | Рычаг |
Загрузка ...
|
|
| 7 | 86016059 | Рычаг-фиксатор |
Загрузка ...
|
|
| 8 | 86016058 | Рычаг |
Загрузка ...
|
|
| 9 | 86016057 | Болт |
Загрузка ...
|
|
| 10 | 86016056 | Рычаг |
Загрузка ...
|
|
| 11 | 86016055 | Пружина |
Загрузка ...
|
|
| 12 | 86016054 | Опора пальца |
Загрузка ...
|
|
| 13 | 370024 | Кольцо обжимное |
Загрузка ...
|
|
| 14 | 300625 | Стопорное кольцо диам.М16 |
Загрузка ...
|
|
| 15 | 86016052 | Штифт 5х5х18 |
Загрузка ...
|
|
| 16 | 120100 | Болт M30x1.0x20 Cl-8.8 |
Загрузка ...
|
|
| 17 | 86016051 | Болт М5х0.8х12 |
Загрузка ...
|
|
| 18 | 86016050 | Пружина |
Загрузка ...
|
|
| 19 | 370007 | Стопорное кольцо диам.45.00 |
Загрузка ...
|
|
| 20 | 86016049 | Пружина |
Загрузка ...
|
|
| 21 | 86016048 | Штифт |
Загрузка ...
|
|
| 22 | 300871 | Штифт |
Загрузка ...
|
|
| 23 | 86016047 | Кольцо |
Загрузка ...
|
|
| 24 | 86016046 | Ось |
Загрузка ...
|
|
| 25 | 86016045 | Пружина |
Загрузка ...
|
|
| 26 | 86016044 | Пружина блокировки |
Загрузка ...
|
|
| 27 | 86016043 | Штифт |
Загрузка ...
|
|
| 28 | 86016042 | Пружина |
Загрузка ...
|
|
| 29 | 62106 | Штифт 8х26 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
