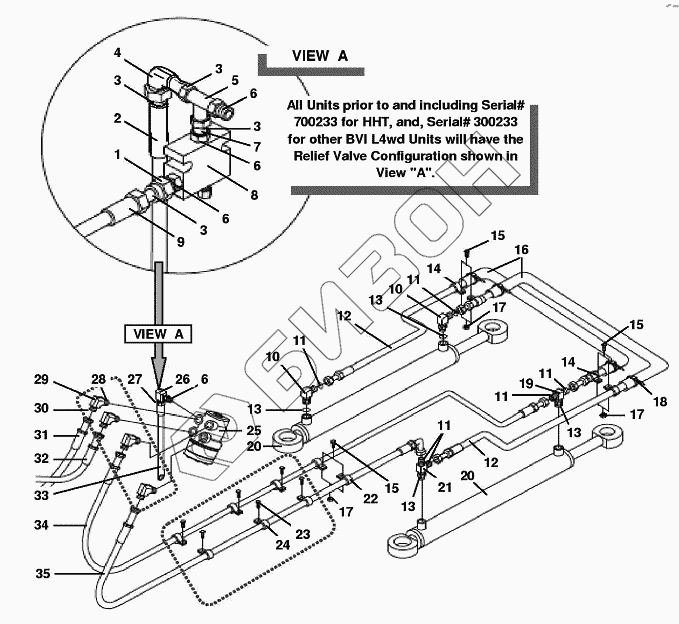

Графический каталог запасных частей к технике: Versatile серии HHT. 4STR01 Рулевая гидросистема
1
2
3
3
3
3
4
5
6
6
6
6
7
8
9
10
10
11
11
11
11
11
12
12
13
13
13
13
14
14
15
15
15
16
17
17
17
18
19
20
20
21
22
23
24
25
26
26
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9840526 | Фитинг, 9/16orfs 7/16orb |
Загрузка ...
|
|
| 2 | 86033804 | Рукав 3/8dmх430мм 100R17 HHP L4WD |
Загрузка ...
|
|
| 3 | 9825770 | Кольцо уплотнительное 0.301 IDX0.070 THK 90DU |
Загрузка ...
|
|
| 4 | 86033819 | Фитинг 90, 4orfs - 4orfs |
Загрузка ...
|
|
| 5 | 86033818 | Тройник 9/16orfs 7/16orb |
Загрузка ...
|
|
| 6 | 165202 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 |
Загрузка ...
|
|
| 7 | 86033820 | Штуцер 9/16orfs 7/16orb |
Загрузка ...
|
|
| 8 | 86033520 | Клапанная коробка, HHP-L4wd |
Загрузка ...
|
|
| 9 | 86033805 | Рукав 3/8dmх900мм 100R17 |
Загрузка ...
|
|
| 10 | 86505941 | Фитинг 90, 1.00Orfs 7/8Orb |
Загрузка ...
|
|
| 11 | 9992069 | Кольцо уплотнительное 0.614 IDX0.070 THK BU |
Загрузка ...
|
|
| 12 | 86032862 | Рукав 1/2dmх1875мм 100r17 |
Загрузка ...
|
|
| 13 | 167269 | Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N |
Загрузка ...
|
|
| 14 | V33721 | Хомут 7/8dm |
Загрузка ...
|
|
| 15 | 43138 | Болт M10x1.5x20 Cl 8.8 |
Загрузка ...
|
|
| 16 | 86034051 | Защитный рукав внутр.диам. 1.25dm, длина 1725мм, нейлон |
Загрузка ...
|
|
| 17 | 43435 | Гайка M10 Usr Pl |
Загрузка ...
|
|
| 18 | V33451 | Хомут 365мм, нейлон |
Загрузка ...
|
|
| 19 | 86033546 | Тройник Orfs-1, Orb-7/8 |
Загрузка ...
|
|
| 20 | 86030041 | Цилиндр гидравлический рулевого привода HHP-L4WD |
Загрузка ...
|
|
| 21 | 86033547 | Тройник Orfs-1, Orb-7/8 |
Загрузка ...
|
|
| 22 | V86372 | Хомут 1.25dm |
Загрузка ...
|
|
| 23 | 86030148 | Болт шестигранный FLG M10x16 8.8PL |
Загрузка ...
|
|
| 24 | 9673060 | Кронштейн 1-3/16 |
Загрузка ...
|
|
| 25 | 9706460 | Агрегат рулевой |
Загрузка ...
|
|
| 26 | 86033836 | Фитинг 90, 6orfs 12orfs 12orb |
Загрузка ...
|
|
| 26 | 9843592 | Фитинг 90, 7/16orb 11/16ofs |
Загрузка ...
|
|
| 27 | 9993141 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA |
Загрузка ...
|
|
| 28 | Non-Available | Изолятор |
Загрузка ...
|
|
| 29 | 9846848 | Фитинг 90, 1-13/16orfs 1-1/16orb |
Загрузка ...
|
|
| 30 | 9991976 | Кольцо уплотнительное 0.739 IDX0.070 THK BUNA |
Загрузка ...
|
|
| 31 | 86032819 | Рукав 3/4dmх1200мм 100r1 |
Загрузка ...
|
|
| 32 | 86032839 | Рукав 3/4dmх875мм 100R17 HHP L4WD |
Загрузка ...
|
|
| 33 | 86032842 | Рукав 3/8dmх750мм 100r17 |
Загрузка ...
|
|
| 34 | 86032841 | Рукав 3/4dmх3550мм 100r17 |
Загрузка ...
|
|
| 35 | 86032840 | Рукав 3/4dmх3000мм 100r17 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
