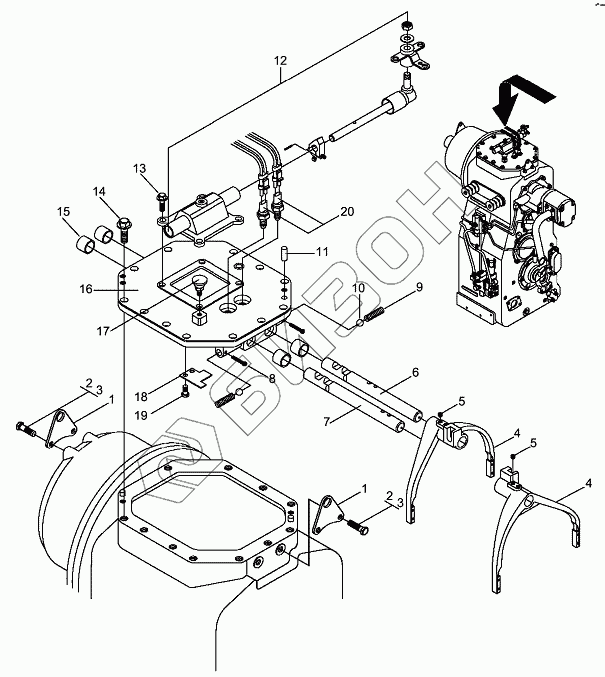

Графический каталог запасных частей к технике: Versatile серии HHT. 5TRN01 Верхняя крышка КПП
1
1
2
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 86033309 | 86033309 | ТМ88 12МКПП ННР |
Загрузка ...
|
|
| 86031867 | 86031867 | Трансмиссия |
Загрузка ...
|
|
| 1 | 86001253 | Кронштейн |
Загрузка ...
|
|
| 2 | 300388 | Болт M12x1.75x25 8.8 Pl |
Загрузка ...
|
|
| 3 | 86511324 | Шайба 13.27X24.00X2.500 PL |
Загрузка ...
|
|
| 4 | 86019037 | Вилка переключения передач А и В |
Загрузка ...
|
|
| 5 | 86001282 | Болт M10x1.5x10 |
Загрузка ...
|
|
| 6 | 86019035 | Балка переключения А |
Загрузка ...
|
|
| 7 | 86019036 | Балка переключения В |
Загрузка ...
|
|
| 8 | 88350 | Фиксатор 0.15х1.50dm |
Загрузка ...
|
|
| 9 | 86001288 | Пружина направляющей механизма переключения передач, длина 42мм |
Загрузка ...
|
|
| 10 | 511112 | Шарик стальной d.13/32dm |
Загрузка ...
|
|
| 11 | 86508495 | Штифт 12.0x24.0 |
Загрузка ...
|
|
| 12 | 86033611 | Переключатель в сборе, КПП HHP-L4WD |
Загрузка ...
|
|
| 13 | 86019038 | Болт |
Загрузка ...
|
|
| 14 | 9670066 | Болт M12x1.75x30 Cl-8.8 |
Загрузка ...
|
|
| 15 | 86019006 | Втулка балки трансмиссии с'емная |
Загрузка ...
|
|
| 16 | 86019034 | Крышка механизма переключения, 12КПП, L4WD |
Загрузка ...
|
|
| 17 | V12179 | Пробка 3/8-18 |
Загрузка ...
|
|
| 18 | 86019039 | Направляющая пластина |
Загрузка ...
|
|
| 19 | 336199 | Болт M8x1.25x12 Cl-8.8 |
Загрузка ...
|
|
| 20 | 86031605 | Наконечник выключателя блокировки |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
