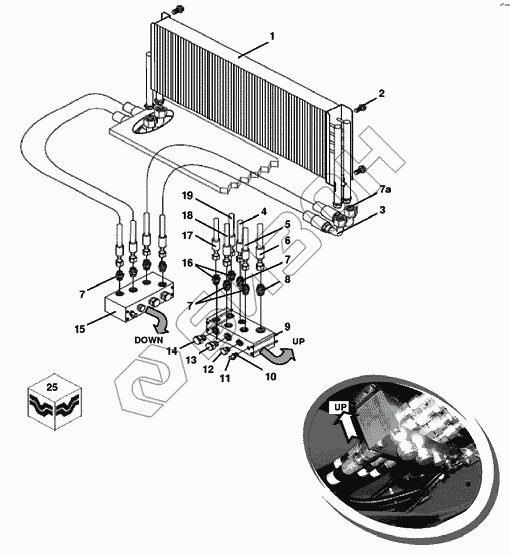

Графический каталог запасных частей к технике: Versatile серии HHT. 6HCC01 Подключение масляного радиатора
1
2
3
4
5
6
7
7
7
7а
8
9
10
11
12
13
14
15
16
17
18
19
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86033002 | Радиатор масляный HHP |
Загрузка ...
|
|
| 2 | 86030148 | Болт шестигранный FLG M10x16 8.8PL |
Загрузка ...
|
|
| 3 | 86032856 | Рукав длина 1000мм, 1000psi |
Загрузка ...
|
|
| 4 | 86032858 | Рукав 1dmх1150мм 100r1 |
Загрузка ...
|
|
| 5 | 86032859 | Рукав 1dmх1600мм 100r17 |
Загрузка ...
|
|
| 6 | 86032871 | Рукав 1.25dmх700мм 100r1 |
Загрузка ...
|
|
| 7 | 9824055 | Штуцер 1-7/16orfsx1-5/16orb |
Загрузка ...
|
|
| 7а | 9824050 | Кольцо уплотнительное 0.926 IDX0.070 THK BU |
Загрузка ...
|
|
| 7b | 167268 | Кольцо уплотнительное HYD/F 1.171IDx0.116TH |
Загрузка ...
|
|
| 8 | 9840325 | Штуцер 1-11/16orfs 1-5/8orb |
Загрузка ...
|
|
| 8a | 9824051 | Уплотнительное кольцо, внут.диам.1.176dm толщина 0.070dm |
Загрузка ...
|
|
| 8b | 570186 | Кольцо уплотнительное 1.60 IDX1.88 THK NITR |
Загрузка ...
|
|
| 9 | 381522 | Болт M8x130 Cl-8.8 |
Загрузка ...
|
|
| 10 | 86502603 | Втулка |
Загрузка ...
|
|
| 11 | 86502604 | Пыльник, 1/8dm |
Загрузка ...
|
|
| 12 | 86035675 | Клапан коллектора перепускной C/P 50-Psi |
Загрузка ...
|
|
| 13 | 86035674 | Клапан коллектора перепускной C/P 30-Psi |
Загрузка ...
|
|
| 14 | 86035673 | Клапан коллектора перепускной C/P 60-Psi |
Загрузка ...
|
|
| 15 | 86032596 | Коллектор |
Загрузка ...
|
|
| 16 | 86033259 | Штуцер 1.1875orfs 1.3125orb |
Загрузка ...
|
|
| 16a | 9991976 | Кольцо уплотнительное 0.739 IDX0.070 THK BUNA |
Загрузка ...
|
|
| 16b | 167266 | Кольцо уплотнительное вн. O 0.924xтолщина 0.116 |
Загрузка ...
|
|
| 17 | 86032860 | Рукав 3/4dmх3250мм 100r1 |
Загрузка ...
|
|
| 18 | 86032870 | Рукав 1dmх550мм 100r1 |
Загрузка ...
|
|
| 19 | 86032874 | Рукав 3/4dmх875мм 100r1 |
Загрузка ...
|
|
| 25 | 86032856 | Рукав длина 1000мм, 1000psi |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
