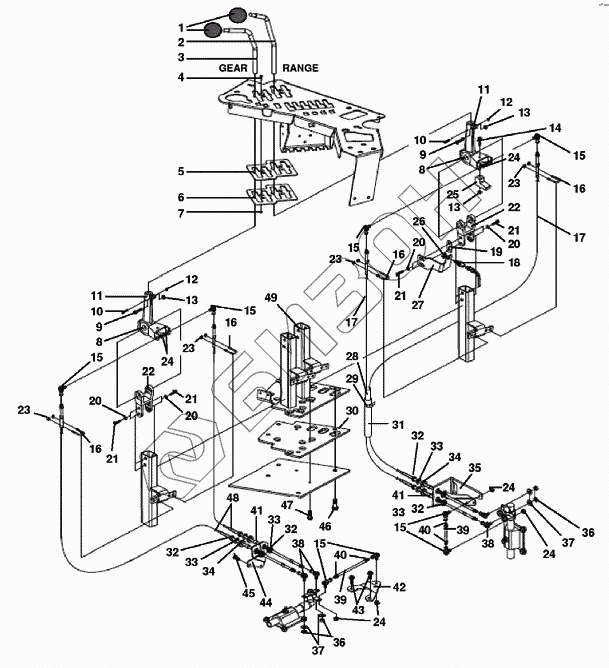

Графический каталог запасных частей к технике: Versatile серии HHT. 8OPC03b Панель рычажного механизма переключения
1
2
3
4
5
6
7
8
8
9
9
10
10
11
11
12
12
13
13
13
14
15
15
15
15
15
15
16
16
16
16
17
17
18
19
20
20
20
20
21
21
21
21
22
22
23
23
23
23
24
24
24
24
24
25
25
25
25
25
26
27
27
27
28
29
30
31
32
32
32
32
33
33
33
33
34
34
36
36
37
37
38
38
39
39
40
40
41
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9706938 | Рычаг переключения (красный) |
Загрузка ...
|
|
| 2 | 86033064 | Рычаг HHP L4WD |
Загрузка ...
|
|
| 3 | 86033063 | Рычаг переключения передач HHP L4WD |
Загрузка ...
|
|
| 4 | V84360 | Винт №10x3.8 |
Загрузка ...
|
|
| 5 | 86018620 | Накладка пластины переключателя передач |
Загрузка ...
|
|
| 6 | 86018627 | Накладка пластины переключателя передач |
Загрузка ...
|
|
| 7 | 9804276 | Гайка M6 Cl-8 Pl |
Загрузка ...
|
|
| 8 | 86017944 | Узел |
Загрузка ...
|
|
| 9 | 9671714 | Болт шестигранный FLG M 8x25 8.8PL |
Загрузка ...
|
|
| 10 | 86025725 | Болт M5х40мм |
Загрузка ...
|
|
| 11 | 86017936 | Верхняя вилка |
Загрузка ...
|
|
| 12 | 86511996 | Контргайка М5 |
Загрузка ...
|
|
| 13 | 9804277 | Гайка M8 Cl-8 Pl |
Загрузка ...
|
|
| 14 | 120061 | Болт M8x60мм Cl-8.8 Pl |
Загрузка ...
|
|
| 15 | 86020205 | Шаровый наконечник 5/16 |
Загрузка ...
|
|
| 16 | 86019053 | U-образный болт 0.25X25.40X14.22X16.0 |
Загрузка ...
|
|
| 17 | 86032533 | Трос 5/16-24 Unf-2A, длина 2100мм |
Загрузка ...
|
|
| 18 | 86031605 | Наконечник выключателя блокировки |
Загрузка ...
|
|
| 19 | 86035778 | Кронштейн, толщина 0.075dm |
Загрузка ...
|
|
| 20 | 9790555 | Шайба 0.469X0.750X0.095 HDN |
Загрузка ...
|
|
| 21 | 86505834 | Болт шестигранный 0.44x1.25GR8 PL |
Загрузка ...
|
|
| 22 | 86017935 | Нижняя вилка |
Загрузка ...
|
|
| 23 | 9626558 | Гайка G5 1/4dm-20 |
Загрузка ...
|
|
| 24 | 86531356 | Контргайка стальная 0.313NF GRBPL |
Загрузка ...
|
|
| 25 | 86035764 | Фиксатор переключателя |
Загрузка ...
|
|
| 25 | 86033112 | Фиксатор переключателя |
Загрузка ...
|
|
| 25 | 86029302 | Кронштейн крепления кабеля |
Загрузка ...
|
|
| 26 | 87310 | Гайка 0.56Unf Gr-2 Pl |
Загрузка ...
|
|
| 27 | 86033107 | Кронштейн переключателя |
Загрузка ...
|
|
| 27 | 86035765 | Кронштейн |
Загрузка ...
|
|
| 28 | 86012470 | Изолирующая трубка, длина 44,0 |
Загрузка ...
|
|
| 29 | 2747 | Накладка соединительная, нейлоновая, регулируемая |
Загрузка ...
|
|
| 30 | 86017942 | Уплотняющая пластина |
Загрузка ...
|
|
| 31 | 9707360 | Защитный рукав, ширина 92мм, длина 700мм, нейлон |
Загрузка ...
|
|
| 32 | 86020476 | Гайка M18 Gr-8 Cl-4 |
Загрузка ...
|
|
| 33 | 86012106 | Шайба специальная 19.5MM |
Загрузка ...
|
|
| 34 | 86528128 | Уплотняющее кольцо, внутр. o 1,00, 1/4GT, внеш. o |
Загрузка ...
|
|
| 36 | 86020409 | Контргайка с нейлоновой вставкой 0.375NF GR5PL |
Загрузка ...
|
|
| 37 | 9672981 | Шайба 10.00х15.80х1.14 |
Загрузка ...
|
|
| 38 | 86018875 | Специальный наконечник с шипом |
Загрузка ...
|
|
| 39 | 86018138 | Поворотный рычаг |
Загрузка ...
|
|
| 40 | 87307 | Гайка 5/16 Pl |
Загрузка ...
|
|
| 41 | 86017980 | Прокладка компрессора |
Загрузка ...
|
|
| 42 | 86029299 | Кронштейн шарнира |
Загрузка ...
|
|
| 43 | 9804268 | Болт M12x40 Cl-8.8 |
Загрузка ...
|
|
| 44 | 86035805 | Кронштейн |
Загрузка ...
|
|
| 45 | 9706685 | Гайка M12х1.75 |
Загрузка ...
|
|
| 46 | 9804262 | Болт M10x30 Cl-8.8 |
Загрузка ...
|
|
| 47 | 412356 | Болт M6х20мм |
Загрузка ...
|
|
| 48 | 86034107 | Трос рычага коробки передач |
Загрузка ...
|
|
| 49 | 86032370 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
