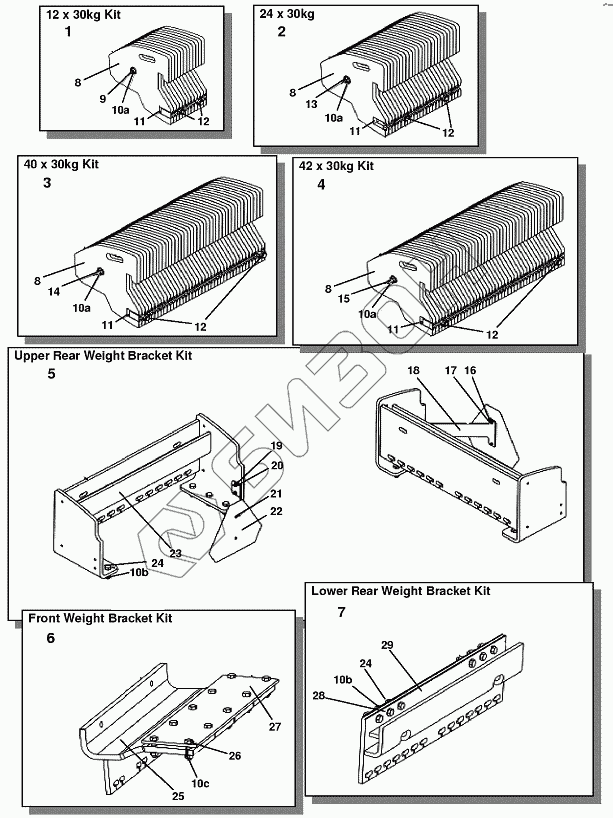

Графический каталог запасных частей к технике: Versatile серии HHT. 9WTS01 Груза и сопутствующие компоненты
1
2
2
2
2
4
5
6
7
8
8
8
8
9
10a
10a
10a
10a
10b
10b
10c
11
11
11
11
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86034744 | Комплект грузов 12х30кг, набор №618 |
Загрузка ...
|
|
| 2 | 86034745 | Набор (#617) передних противовесов 24x30 KG |
Загрузка ...
|
|
| 2 | 86034746 | Комплект грузов 40х30кг, набор №616 |
Загрузка ...
|
|
| 4 | 86034747 | Комплект грузов 42х30кг, набор №624 |
Загрузка ...
|
|
| 5 | 86034748 | Набор (#942) кронштейнов верхних заднего против. |
Загрузка ...
|
|
| 6 | 86034749 | Набор (#939) - кронштейнов переднего противовеса |
Загрузка ...
|
|
| 7 | 86034750 | Набор (#940) кронштейнов нижних заднего противовес |
Загрузка ...
|
|
| 8 | 86027848 | Груз, 30кг L4WD (Red) |
Загрузка ...
|
|
| 9 | 86011948 | Тяга соединительная Lth-345mm, WEIGHTS 12x30kg |
Загрузка ...
|
|
| 10a | 86512499 | Гайка шестигранная FLG M20 класс 10 PL |
Загрузка ...
|
|
| 10b | 86512499 | Гайка шестигранная FLG M20 класс 10 PL |
Загрузка ...
|
|
| 10c | 86512499 | Гайка шестигранная FLG M20 класс 10 PL |
Загрузка ...
|
|
| 11 | 86027847 | Зажим кронштейна передней части WT |
Загрузка ...
|
|
| 12 | V44027 | Болт M20x90 Cl-8.8 |
Загрузка ...
|
|
| 13 | 86030570 | Тяга соединительная Lth-660mm, WEIGHTS 24x30kg |
Загрузка ...
|
|
| 14 | 86014404 | Шпилька длина 1102 LG |
Загрузка ...
|
|
| 15 | 86032665 | Стержень М20х2.5-6g длина 1180, диам.18.3 |
Загрузка ...
|
|
| 16 | 322357 | Шайба M6 Pl |
Загрузка ...
|
|
| 17 | 9706755 | Гайка M6х1.0 Cl-8 |
Загрузка ...
|
|
| 18 | 86032589 | Кронштейн противовеса |
Загрузка ...
|
|
| 19 | 9804278 | Гайка шестигранная M10x1.50 Cl-8.0 |
Загрузка ...
|
|
| 20 | 9804263 | Винт с гексагональной головкой с фланцами M10x40 |
Загрузка ...
|
|
| 21 | 86508568 | Болт M6x1.0x16 Cl-8.8 |
Загрузка ...
|
|
| 22 | 86026897 | Информационная табличка |
Загрузка ...
|
|
| 23 | 86032509 | Кронштейн противовеса, HHP L4wd |
Загрузка ...
|
|
| 24 | 394877 | Болт шестигранный M20x70 8.8PL |
Загрузка ...
|
|
| 25 | 86032633 | Кронштейн противовеса |
Загрузка ...
|
|
| 26 | 382101 | Болт шестигранный M20x80 8.8PL |
Загрузка ...
|
|
| 27 | 86032636 | Пластина армированная переднего противовеса |
Загрузка ...
|
|
| 28 | 86503612 | Шайба 21.00X37.00X3.00 HDN |
Загрузка ...
|
|
| 29 | 86032736 | Кронштейн заднего противовеса, ННР |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
