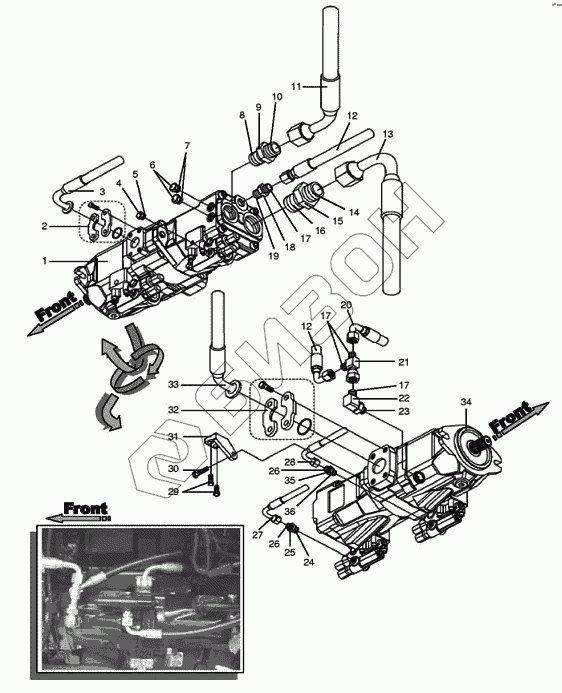

Графический каталог запасных частей к технике: Versatile серии HHT. HTP01 Подключение гидравлического насоса
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
17
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86031633 | Плунжерный насос 55 / 45 HHP-L4wd |
Загрузка ...
|
|
| 2 | 86033240 | Хомут 16 |
Загрузка ...
|
|
| 3 | 86032854 | Рукав 3/4dmх1500мм 100r17 |
Загрузка ...
|
|
| 4 | 86033250 | Пробка М12orb |
Загрузка ...
|
|
| 5 | Non-Available | Изолятор |
Загрузка ...
|
|
| 6 | 86033251 | Пробка М14orb |
Загрузка ...
|
|
| 7 | Non-Available | Изолятор |
Загрузка ...
|
|
| 8 | Non-Available | Изолятор |
Загрузка ...
|
|
| 9 | 86033256 | Штуцер M33orb 1-3/16orfs |
Загрузка ...
|
|
| 10 | 9991976 | Кольцо уплотнительное 0.739 IDX0.070 THK BUNA |
Загрузка ...
|
|
| 11 | 86032865 | Рукав 3/4dmх3600мм 100r17 |
Загрузка ...
|
|
| 12 | 86032861 | Рукав 1/2dmх850мм 100r1 |
Загрузка ...
|
|
| 13 | 86032859 | Рукав 1dmх1600мм 100r17 |
Загрузка ...
|
|
| 14 | 9824050 | Кольцо уплотнительное 0.926 IDX0.070 THK BU |
Загрузка ...
|
|
| 15 | 86033255 | Штуцер M42orb 1-7/16orfs |
Загрузка ...
|
|
| 16 | Non-Available | Изолятор |
Загрузка ...
|
|
| 17 | 9992298 | Кольцо уплотнительное 0.489 IDX0.070 THK BUNA |
Загрузка ...
|
|
| 18 | 86033253 | Штуцер M18orbx13/16orfs |
Загрузка ...
|
|
| 19 | Non-Available | Изолятор |
Загрузка ...
|
|
| 20 | 86032876 | Рукав 1/2dmх400мм 100r1 |
Загрузка ...
|
|
| 21 | 86033269 | Тройник 13/16orfs 13/16orfs |
Загрузка ...
|
|
| 22 | 9843616 | Фитинг, 90 7/8orbx13/16ofs |
Загрузка ...
|
|
| 23 | 167269 | Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N |
Загрузка ...
|
|
| 24 | Non-Available | Изолятор |
Загрузка ...
|
|
| 25 | 86033254 | Штуцер M12orb 11/16orfs |
Загрузка ...
|
|
| 26 | 9993141 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA |
Загрузка ...
|
|
| 27 | 86032867 | Рукав 3/8dmх3625мм 100r17 |
Загрузка ...
|
|
| 28 | 86032837 | Рукав 3/8dmх2575мм 100r17 |
Загрузка ...
|
|
| 29 | 9840672 | Болт M10x1.50x30 |
Загрузка ...
|
|
| 30 | 280685 | Болт M12x40 |
Загрузка ...
|
|
| 31 | 86032222 | Крепление насоса, двигатель Qsx-15 |
Загрузка ...
|
|
| 32 | 86033239 | Хомут 24 |
Загрузка ...
|
|
| 33 | 86032858 | Рукав 1dmх1150мм 100r1 |
Загрузка ...
|
|
| 34 | 9673036 | Прокладка насоса поршневого |
Загрузка ...
|
|
| 35 | 9840330 | Штуцер 1-1/16orfsxx7/16orb |
Загрузка ...
|
|
| 36 | 165202 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
