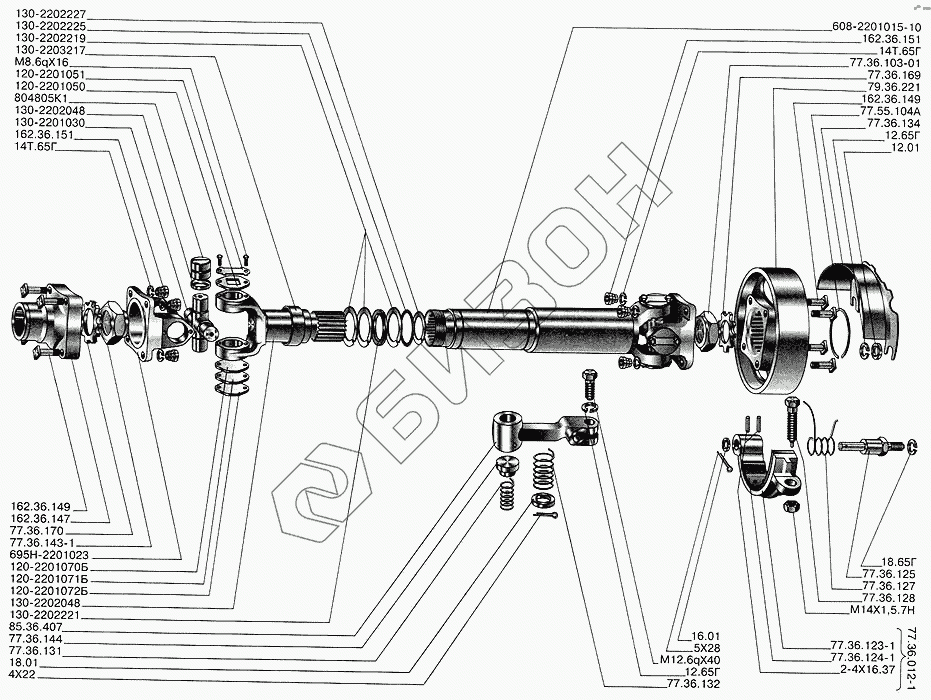

Графический каталог запасных частей к технике: ВгТЗ ДТ-75. Передача карданная
12.01
120-2201070Б
120-2201071Б
120-2201072Б
120-2201051
120-2201050
804805К1
77.36.131
77.36.132
77.36.127
85.36.407
77.36.144
162.36.147
16.01
18.01
12.65Г
12.65Г
14Т.65Г
14Т.65Г
18.65Г
130-2202219
130-2202227
77.36.169
77.36.170
4Х22
5Х28
77.36.134
77.36.143-1
М8.6gХ16
162.36.149
162.36.149
77.36.128
608-2201015-10
130-2202048
130-2202048
695Н-2201023
79.36.221
77.36.103-01
М12.6gХ40
М14Х1,5.7Н
130-2203217
162.36.151
162.36.151
2-4Х16.37
77.36.123-1
77.36.012-1
130-2202221
130-2202225
77.55.104А
130-2201030
77.36.124-1
77.36.125
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 12.01 | 12.01 | Шайба ГОСТ 11371-68 |
Загрузка ...
|
|
| 120-2201070Б | 120-2201070Б | Пластина балансировочная |
Загрузка ...
|
|
| 120-2201071Б | 120-2201071Б | Пластина балансировочная |
Загрузка ...
|
|
| 120-2201072Б | 120-2201072Б | Пластина балансировочная |
Загрузка ...
|
|
| 120-2201051 | 120-2201051 | Пластина замок |
Загрузка ...
|
|
| 120-2201050 | 120-2201050 | Пластина опорная |
Загрузка ...
|
|
| 804805К1 | 804805К1 | Подшипник игольчатый ГОСТ 8328-75 |
Загрузка ...
|
|
| 77.36.131 | 77.36.131 | Пружина внутренняя |
Загрузка ...
|
|
| 77.36.132 | 77.36.132 | Пружина внешняя |
Загрузка ...
|
|
| 77.36.127 | 77.36.127 | Пружина тормозка |
Загрузка ...
|
|
| 85.36.407 | 85.36.407 | Рычаг тормозка |
Загрузка ...
|
|
| 77.36.144 | 77.36.144 | Упор пружины |
Загрузка ...
|
|
| 162.36.147 | 162.36.147 | Фланец |
Загрузка ...
|
|
| 79.36.002 | 79.36.002 | Передача карданная |
Загрузка ...
|
|
| 16.01 | 16.01 | Шайба ГОСТ 11371-68 |
Загрузка ...
|
|
| 18.01 | 18.01 | Шайба ГОСТ 11371-68 |
Загрузка ...
|
|
| 12.65Г | 12.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 14Т.65Г | 14Т.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 18.65Г | 18.65Г | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 130-2202219 | 130-2202219 | Шайба разрезная |
Загрузка ...
|
|
| 130-2202227 | 130-2202227 | Шайба разрезная |
Загрузка ...
|
|
| 77.36.169 | 77.36.169 | Шайба стопорная |
Загрузка ...
|
|
| 77.36.170 | 77.36.170 | Шайба стопорная |
Загрузка ...
|
|
| 4Х22 | 4Х22 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 5Х28 | 5Х28 | Шплинт ГОСТ 397-79 |
Загрузка ...
|
|
| 77.36.134 | 77.36.134 | Щиток |
Загрузка ...
|
|
| 77.36.143-1 | 77.36.143-1 | Гайка |
Загрузка ...
|
|
| М8.6gХ16 | М8.6gХ16 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 162.36.149 | 162.36.149 | Болт кардана |
Загрузка ...
|
|
| 77.36.128 | 77.36.128 | Болт упорный |
Загрузка ...
|
|
| 608-2201015-10 | 608-2201015-10 | Вал карданный |
Загрузка ...
|
|
| 79.36.025Р-01 | 79.36.025Р-01 | Вал карданный под А-41 |
Загрузка ...
|
|
| 79.36.026Р-01 | 79.36.026Р-01 | Вал карданный под А-41 с ХУМ и Р-Р |
Загрузка ...
|
|
| 79.36.025Р | 79.36.025Р | Вал карданный под СМД-18 |
Загрузка ...
|
|
| 79.36.026Р | 79.36.026Р | Вал карданный под СМД-18 с ХУМ и Р-Р |
Загрузка ...
|
|
| 130-2202048 | 130-2202048 | Вилка скользящая |
Загрузка ...
|
|
| 695Н-2201023 | 695Н-2201023 | Вилка-фланец |
Загрузка ...
|
|
| 79.36.221 | 79.36.221 | Вилка-шкив |
Загрузка ...
|
|
| 77.36.103-01 | 77.36.103-01 | Гайка |
Загрузка ...
|
|
| М12.6gХ40 | М12.6gХ40 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| М14Х1,5.7Н | М14Х1,5.7Н | Гайка ГОСТ 5916-70 |
Загрузка ...
|
|
| 130-2203217 | 130-2203217 | Гайка сальника |
Загрузка ...
|
|
| 162.36.151 | 162.36.151 | Гайка специальная |
Загрузка ...
|
|
| 2-4Х16.37 | 2-4Х16.37 | Заклепка ГОСТ 12642-67 |
Загрузка ...
|
|
| 77.36.123-1 | 77.36.123-1 | Колодка тормозка |
Загрузка ...
|
|
| 77.36.012-1 | 77.36.012-1 | Колодка тормозная |
Загрузка ...
|
|
| 130-2202221 | 130-2202221 | Кольцо |
Загрузка ...
|
|
| 130-2202225 | 130-2202225 | Кольцо |
Загрузка ...
|
|
| 77.55.104А | 77.55.104А | Кольцо стопорное |
Загрузка ...
|
|
| 130-2201030 | 130-2201030 | Крестовина |
Загрузка ...
|
|
| 77.36.124-1 | 77.36.124-1 | Накладка |
Загрузка ...
|
|
| 77.36.125 | 77.36.125 | Ось колодки тормозка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
