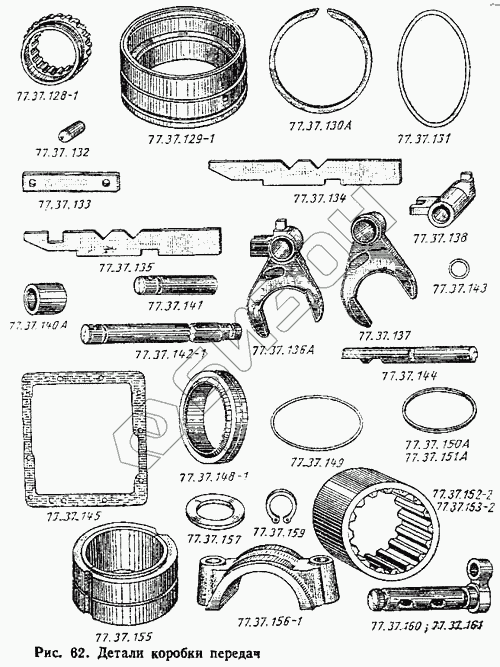

Графический каталог запасных частей к технике: ВгТЗ ДТ-75М. Детали коробки передач
77.37.143
77.37.141
77.37.142-1
77.37.136А
77.37.137
77.37.129-1
77.37.130А
77.37.131
77.37.134
77.37.138
77.37.135
77.37.140А
9
12
13
15
18
19
25
46
47
75
78
89
94
113
114
119
120
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 77.37.143 | 77.37.143 | Кольцо уплотнительное |
Загрузка ...
|
|
| 77.37.141 | 77.37.141 | Ось рычага |
Загрузка ...
|
|
| 77.37.142-1 | 77.37.142-1 | Ось вилок нижняя |
Загрузка ...
|
|
| 77.37.136А | 77.37.136А | Вилка заднего хода |
Загрузка ...
|
|
| 77.37.137 | 77.37.137 | Вилка V и VI передач |
Загрузка ...
|
|
| 77.37.129-1 | 77.37.129-1 | Стакан подшипника |
Загрузка ...
|
|
| 77.37.130А | 77.37.130А | Кольцо пружинное упорное |
Загрузка ...
|
|
| 77.37.131 | 77.37.131 | Кольцо уплотнительное |
Загрузка ...
|
|
| 77.37.134 | 77.37.134 | Планка боковая |
Загрузка ...
|
|
| 77.37.138 | 77.37.138 | Поводок рычага |
Загрузка ...
|
|
| 77.37.135 | 77.37.135 | Планка разделительная |
Загрузка ...
|
|
| 77.37.140А | 77.37.140А | Втулка |
Загрузка ...
|
|
| 9 | 77.37.132 | Штифт |
Загрузка ...
|
|
| 12 | 77.37.149 | Кольцо уплотнительное |
Загрузка ...
|
|
| 13 | 77.37.148-1 | Корпус уплотнения |
Загрузка ...
|
|
| 15 | 77.37.128-1 | Муфта зубчатая |
Загрузка ...
|
|
| 18 | 77.37.151А | Кольцо правое |
Загрузка ...
|
|
| 19 | 77.37.150А | Кольцо левое |
Загрузка ...
|
|
| 24 | 77.37.206 | Пружина фиксатора |
Загрузка ...
|
|
| 25 | 77.37.145 | Прокладка крышки коробки передач |
Загрузка ...
|
|
| 27 | 77.37.207 | Пластина отгибная |
Загрузка ...
|
|
| 46 | 77.37.160 | Валик блокировки передний |
Загрузка ...
|
|
| 47 | 77.37.161 | Валик блокировки задний |
Загрузка ...
|
|
| 51 | 77.37.185 | Блок шестерен III и IV передач |
Загрузка ...
|
|
| 54 | 77.37.173 | Втулка вилки |
Загрузка ...
|
|
| 55 | 77.37.175 | Болт чистый |
Загрузка ...
|
|
| 57 | 77.37.174 | Вилка I и II передач |
Загрузка ...
|
|
| 58 | 77.37.208 | Втулка вилки |
Загрузка ...
|
|
| 59 | 77.37.186 | Блок шестерен I и II передач |
Загрузка ...
|
|
| 61 | 77.37.183 | Штифт установочный |
Загрузка ...
|
|
| 64 | 77.37.181 | Гайка круглая |
Загрузка ...
|
|
| 66 | 77.37.217 | Кольцо упорное |
Загрузка ...
|
|
| 67 | 77.37.182 | Стакан подшипника |
Загрузка ...
|
|
| 73 | 77.37.192 | Винт установочный |
Загрузка ...
|
|
| 74 | 77.37.187 | Шестерня II передачи |
Загрузка ...
|
|
| 75 | 77.37.153-2 | Втулка распорная короткая |
Загрузка ...
|
|
| 76 | 77.37.188 | Шестерня VII передачи |
Загрузка ...
|
|
| 78 | 77.37.152-2 | Втулка распорная |
Загрузка ...
|
|
| 79 | 77.37.190 | Шестерня III передачи |
Загрузка ...
|
|
| 89 | 77.37.133 | Планка опорная |
Загрузка ...
|
|
| 92 | 77.37.178 | Планка переключения вилок VII передачи и заднего хода |
Загрузка ...
|
|
| 94 | 77.37.144 | Валик переключения |
Загрузка ...
|
|
| 98 | 77.37.165 | Палец валика блокировки переднего |
Загрузка ...
|
|
| 99 | 77.37.166 | Палец валика блокировки заднего |
Загрузка ...
|
|
| 102 | 77.37.177 | Планка переключения вилки III и IV передач |
Загрузка ...
|
|
| 104 | 77.37.213 | Винт стопорный |
Загрузка ...
|
|
| 106 | 77.37.212 | Пластина отгибная |
Загрузка ...
|
|
| 110 | 77.37.199А | Ось вилок |
Загрузка ...
|
|
| 113 | 77.37.155 | Кольцо резиновое |
Загрузка ...
|
|
| 114 | 77.37.156-1 | Крышка бугеля |
Загрузка ...
|
|
| 119 | 77.37.159 | Кольцо пружинное упорное |
Загрузка ...
|
|
| 120 | 77.37.157 | Шайба упорная |
Загрузка ...
|
|
| 122 | 77.37.196-2А | Шестерня постоянного зацепления ведомая |
Загрузка ...
|
|
| 126 | 77.37.195А | Шестерня постоянного зацепления на валу заднего хода |
Загрузка ...
|
|
| 128 | 77.37.194 | Шестерня заднего хода |
Загрузка ...
|
|
| 129 | 77.37.200 | Втулка вилки |
Загрузка ...
|
|
| 133 | 77.37.193 | Вал заднего хода |
Загрузка ...
|
|
| 136 | 77.37.201 | Поводок вилки |
Загрузка ...
|
|
| 139 | 77.37.198 | Шестерня VII передачи |
Загрузка ...
|
|
| 146 | 77.37.197 | Блок шестерен V и VI передач |
Загрузка ...
|
|
| 148 | 77.37.167 | Пластина замковая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
