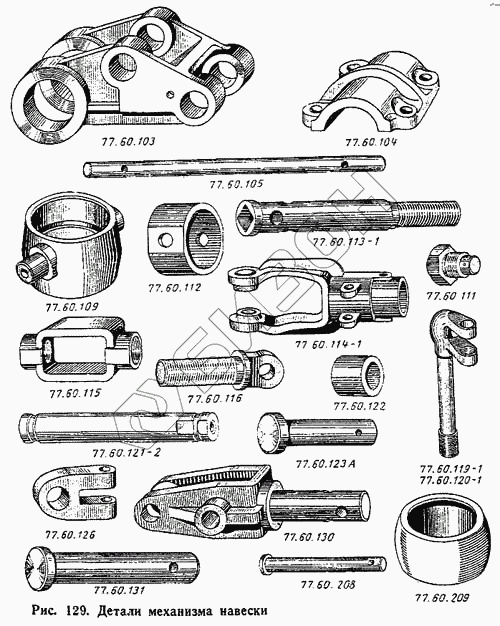

Графический каталог запасных частей к технике: ВгТЗ ДТ-75М. Детали механизма навески
77.60.123А
77.60.112
77.60.109
77.60.115
77.60.114-1
77.60.122
77.60.116
77.60.126
77.60.120-1
77.60.208
77.60.209
17
23
41
42
49
56
60
88
92
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 77.60.123А | 77.60.123А | Палец растяжки |
Загрузка ...
|
|
| 77.60.112 | 77.60.112 | Кольцо упорное |
Загрузка ...
|
|
| 77.60.109 | 77.60.109 | Траверса верхней тяги |
Загрузка ...
|
|
| 77.60.115 | 77.60.115 | Муфта раскоса |
Загрузка ...
|
|
| 77.60.114-1 | 77.60.114-1 | Вилка раскоса |
Загрузка ...
|
|
| 77.60.122 | 77.60.122 | Втулка растяжек |
Загрузка ...
|
|
| 77.60.116 | 77.60.116 | Винт раскоса верхний |
Загрузка ...
|
|
| 77.60.126 | 77.60.126 | Серьга цепи |
Загрузка ...
|
|
| 77.60.120-1 | 77.60.120-1 | Винт растяжки с левой резьбой |
Загрузка ...
|
|
| 77.60.208 | 77.60.208 | Палец оси |
Загрузка ...
|
|
| 77.60.209 | 77.60.209 | Яблоко нижнее |
Загрузка ...
|
|
| 17 | 77.60.104 | Крышка |
Загрузка ...
|
|
| 19 | 77.60.165 | Палец серьги раскоса |
Загрузка ...
|
|
| 23 | 77.60.113-1 | Винт раскоса |
Загрузка ...
|
|
| 31 | 77.60.185 | Пластина стопорная |
Загрузка ...
|
|
| 32 | 77.60.196 | Болт |
Загрузка ...
|
|
| 35 | 77.60.138А | Палец рычага штока |
Загрузка ...
|
|
| 37 | 77.60.170-1 | Втулка вала рычагов |
Загрузка ...
|
|
| 41 | 77.60.103 | Рычаг штока |
Загрузка ...
|
|
| 42 | 77.60.105 | Ось верхняя |
Загрузка ...
|
|
| 47 | 77.60.169 | Шайба |
Загрузка ...
|
|
| 49 | 77.60.111 | Винт установочный |
Загрузка ...
|
|
| 54 | 77.60.161 | Втулка малая |
Загрузка ...
|
|
| 56 | 77.60.131 | Палец вилки |
Загрузка ...
|
|
| 57 | 77.60.137 | Болт специальный |
Загрузка ...
|
|
| 58 | А40/50-2642032-II | Шайба клапана |
Загрузка ...
|
|
| 60 | 77.60.130 | Вилка нижних тяг |
Загрузка ...
|
|
| 64 | 77.60.155 | Палец направляющий |
Загрузка ...
|
|
| 71 | 77.60.168 | Палец рычага малый |
Загрузка ...
|
|
| 75 | 77.60.181 | Цепь задняя |
Загрузка ...
|
|
| 76 | 77.60.158 | Палец верхней тяги |
Загрузка ...
|
|
| 80 | 77.60.144 | Муфта |
Загрузка ...
|
|
| 81 | 77.60.139 | Винт верхней тяги |
Загрузка ...
|
|
| 83 | 77.60.143 | Пружина малая |
Загрузка ...
|
|
| 84 | 77.60.146 | Палец |
Загрузка ...
|
|
| 85 | 77.60.147 | Шайба упорная |
Загрузка ...
|
|
| 88 | 77.60.121-2 | Муфта растяжек |
Загрузка ...
|
|
| 92 | 77.60.119-1 | Винт растяжки |
Загрузка ...
|
|
| 96 | 77.60.157 | Палец рычага |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
