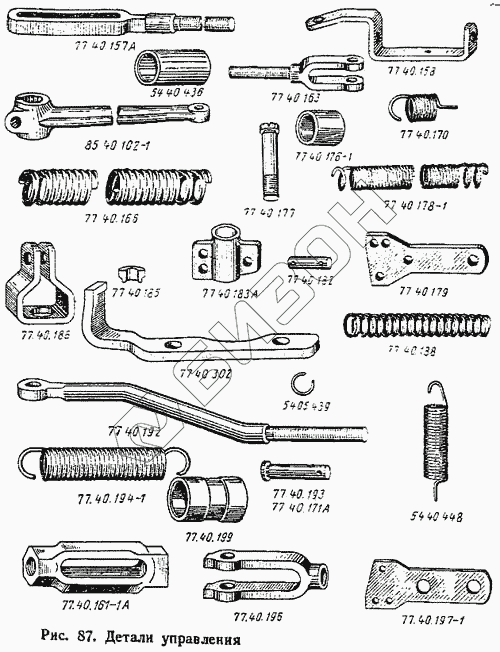

Графический каталог запасных частей к технике: ВгТЗ ДТ-75М. Детали управления
54.40.436
77.40.163
77.40.183А
77.40.182
77.40.194-1
77.40.197-1
77.40.192
8
9
16
17
22
25
27
33
38
50
52
58
67
78
85
89
90
92
94
96
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 54.40.436 | 54.40.436 | Втулка |
Загрузка ...
|
|
| 77.40.163 | 77.40.163 | Вилка большая |
Загрузка ...
|
|
| 77.40.183А | 77.40.183А | Ушко верхнее |
Загрузка ...
|
|
| 77.40.182 | 77.40.182 | Палец ушка верхнего |
Загрузка ...
|
|
| 77.40.194-1 | 77.40.194-1 | Пружина тормозка увеличителя |
Загрузка ...
|
|
| 77.40.197-1 | 77.40.197-1 | Ушко пружины |
Загрузка ...
|
|
| 77.40.192 | 77.40.192 | Тяга тормозка увеличителя |
Загрузка ...
|
|
| 8 | 77.40.161-1А | Муфта регулировочная |
Загрузка ...
|
|
| 9 | 77.40.157А | Тяга блокировки увеличителя |
Загрузка ...
|
|
| 16 | 85.40.102-1 | Рычаг муфты |
Загрузка ...
|
|
| 17 | 77.40.302 | Упор пружины сервомеханизма |
Загрузка ...
|
|
| 22 | 77.40.193 | Палец рычага муфты |
Загрузка ...
|
|
| 25 | 77.40.196 | Вилка тяги тормозка |
Загрузка ...
|
|
| 27 | 77.40.178-1 | Пружиня оттяжная |
Загрузка ...
|
|
| 33 | 77.40.170 | Пружина оттяжная рычага увеличителя |
Загрузка ...
|
|
| 36 | А40-18-01 | Палец |
Загрузка ...
|
|
| 38 | 77.40.185 | Сухарь |
Загрузка ...
|
|
| 50 | 77.40.158 | Серьга тяги блокировки |
Загрузка ...
|
|
| 52 | 77.40.188 | Пружина тяги блокировки |
Загрузка ...
|
|
| 58 | 77.40.176-1 | Втулка |
Загрузка ...
|
|
| 67 | 54.40.448 | Пружина оттяжная |
Загрузка ...
|
|
| 77 | А40-28 | Шайба рукоятки |
Загрузка ...
|
|
| 78 | 54.05.439 | Кольцо стопорное |
Загрузка ...
|
|
| 85 | 77.40.186 | Рамка |
Загрузка ...
|
|
| 89 | 77.40.166 | Пружина сервомеханизма |
Загрузка ...
|
|
| 90 | 77.40.179 | Ушко нижнее |
Загрузка ...
|
|
| 92 | 77.40.199 | Втулка рычага сервомеханизма |
Загрузка ...
|
|
| 94 | 77.40.171А | Палец рычага сервомеханизма |
Загрузка ...
|
|
| 96 | 77.40.177 | Палец тяги сервомеханизма |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
