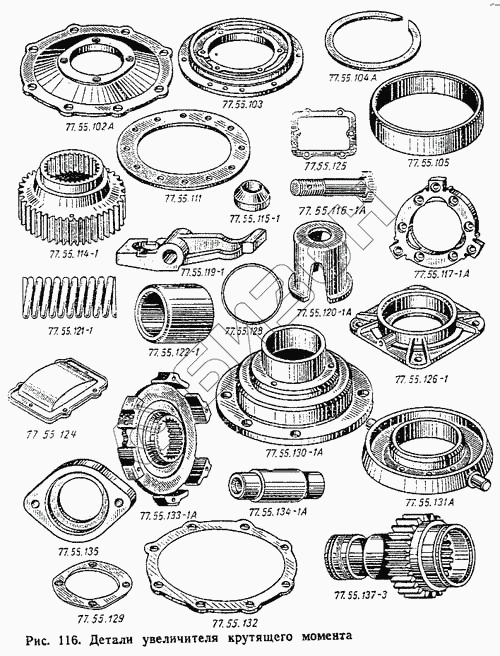

Графический каталог запасных частей к технике: ВгТЗ ДТ-75М. Детали увеличителя крутящего момента
77.55.111
77.55.104А
77.55.105
52
54
57
61
62
66
67
73
74
75
76
77
81
82
84
85
89
91
113
120
137
143
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 77.55.111 | 77.55.111 | Накладка |
Загрузка ...
|
|
| 77.55.104А | 77.55.104А | Кольцо стопорное |
Загрузка ...
|
|
| 77.55.105 | 77.55.105 | Втулка |
Загрузка ...
|
|
| 7 | 77.55.170-1А | Шестерня ведущая |
Загрузка ...
|
|
| 27 | 77.55.155 | Втулка |
Загрузка ...
|
|
| 31 | 77.55.166 | Упор |
Загрузка ...
|
|
| 38 | 77.55.153 | Рычаг |
Загрузка ...
|
|
| 40 | 77.55.145 | Кольцо уплотнительное |
Загрузка ...
|
|
| 43 | 77.55.154 | Втулка рычага отводки |
Загрузка ...
|
|
| 52 | 77.55.115-1 | Шайба сферическая |
Загрузка ...
|
|
| 54 | 77.55.116-1А | Болт отжимного рычага |
Загрузка ...
|
|
| 57 | 77.55.119-1 | Рычаг отжимной |
Загрузка ...
|
|
| 61 | 77.55.132 | Прокладка крышки |
Загрузка ...
|
|
| 62 | 77.55.102А | Крышка увеличителя крутящего момента |
Загрузка ...
|
|
| 66 | 77.55.126-1 | Крошка сальника |
Загрузка ...
|
|
| 67 | 77.55.128 | Кольцо уплотнительное |
Загрузка ...
|
|
| 73 | 77.55.122-1 | Втулка распорная |
Загрузка ...
|
|
| 74 | 77.55.129 | Прокладка |
Загрузка ...
|
|
| 75 | 77.55.130-1А | Стакан подшипника |
Загрузка ...
|
|
| 76 | 77.55.131А | Отводка |
Загрузка ...
|
|
| 77 | 77.55.114-1 | Ступина ведущего диска |
Загрузка ...
|
|
| 78 | 77.55.156А | Кольцо пружинное упорное |
Загрузка ...
|
|
| 81 | 77.55.125 | Прокладка крышки люка |
Загрузка ...
|
|
| 82 | 77.55.124 | Крышка люка |
Загрузка ...
|
|
| 84 | 77.55.120-1А | Стакан пружины |
Загрузка ...
|
|
| 85 | 77.55.121-1 | Пружина муфты сцепления наружная |
Загрузка ...
|
|
| 89 | 77.55.117-1А | Диск нажимной |
Загрузка ...
|
|
| 91 | 77.55.133-1А | Ступица муфты сцепления |
Загрузка ...
|
|
| 93 | 77.55.152 | Кольцо уплотнительное |
Загрузка ...
|
|
| 113 | 77.55.135 | Шайба задняя |
Загрузка ...
|
|
| 114 | 77.55.162 | Кожух защитный |
Загрузка ...
|
|
| 119 | 77.55.161 | Кожух защитный передний |
Загрузка ...
|
|
| 120 | 77.55.134-1А | Ось блока шестерен |
Загрузка ...
|
|
| 121 | 77.55.160 | Шайба передняя |
Загрузка ...
|
|
| 125 | 77.55.158 | Втулка маслоотводящая |
Загрузка ...
|
|
| 130 | 77.55.165А | Кольцо уплотнительное |
Загрузка ...
|
|
| 131 | 77.55.163А | Кольцо уплотнительное |
Загрузка ...
|
|
| 137 | 77.55.103 | Корпус подшипника |
Загрузка ...
|
|
| 140 | 77.55.164 | Втулка |
Загрузка ...
|
|
| 143 | 77.55.137-3 | Шестерня ведомая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
